ОПИСАНИЕ

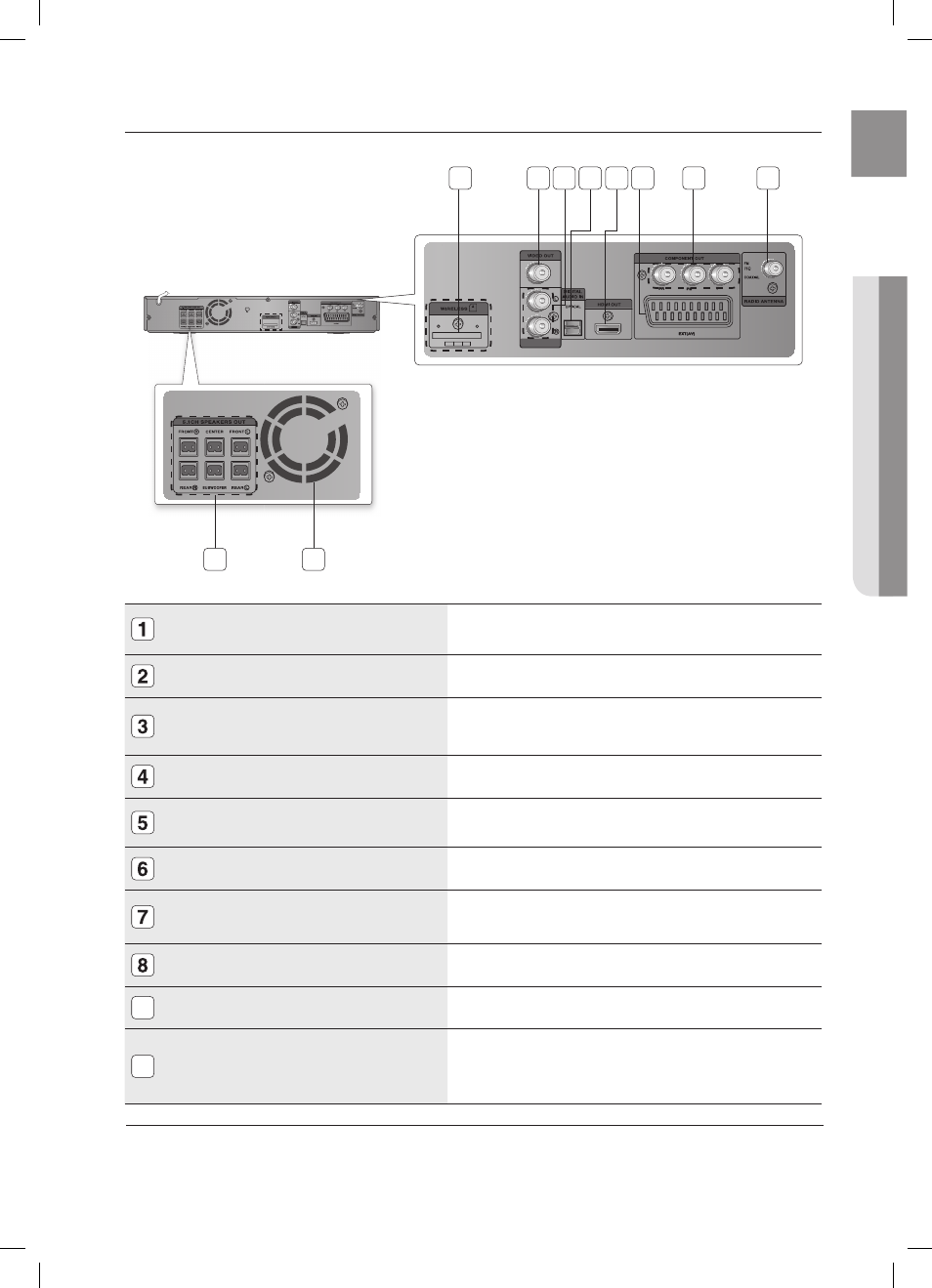

зАдНяя ПАНЕЛЬ

ГНЕЗДО ДЛЯ УСТАНОВКИ КАРТЫ БЕСПРОВОДНОГО
ДОСТУПА TX (только HT-Z310/TZ312/TZ315)

Плата TX обеспечивает связь между основным устройством и
дополнительным усилителем беспроводного приемника.

ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА

Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).

ГНЕЗДА AUX IN 2

Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).

ОПТОВХОД ДЛЯ ВНЕШНИХ ЦИФРОВЫХ УСТРОЙСТВ

Используется для подключения внешних устройств с цифровым выходом.

ГНЕЗДО HDMI OUT

С помощью кабеля HDMI соедините этот выход HDMI OUT с входом HDMI IN

на телевизоре для получения изображения наилучшего качества.

ГНЕЗДО РАЗЪЕМА SCART

Подключайте к этому гнезду телевизор, имеющий входной разъем SCART.

КОМПОНЕНТНЫЕ ВЫХОДНЫЕ ВИДЕОГНЕЗДА

Подключение телевизора с компонентными входными видеогнездами к этим гнездам.

ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω

Подключение FM-антенны.



ВЫХОДНЫЕ РАЗЪЕМЫ ГРОМКОГОВОРИТЕЛЕЙ

Подключите передние, центральный, задние громкоговорители и сабвуфер.

10

ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР

Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.

AUX IN 2

AUX IN 2



1



10







4





HT-Z210/TZ212/TZ215 не поддерживает функцию беспроводного приемника.
