подключение

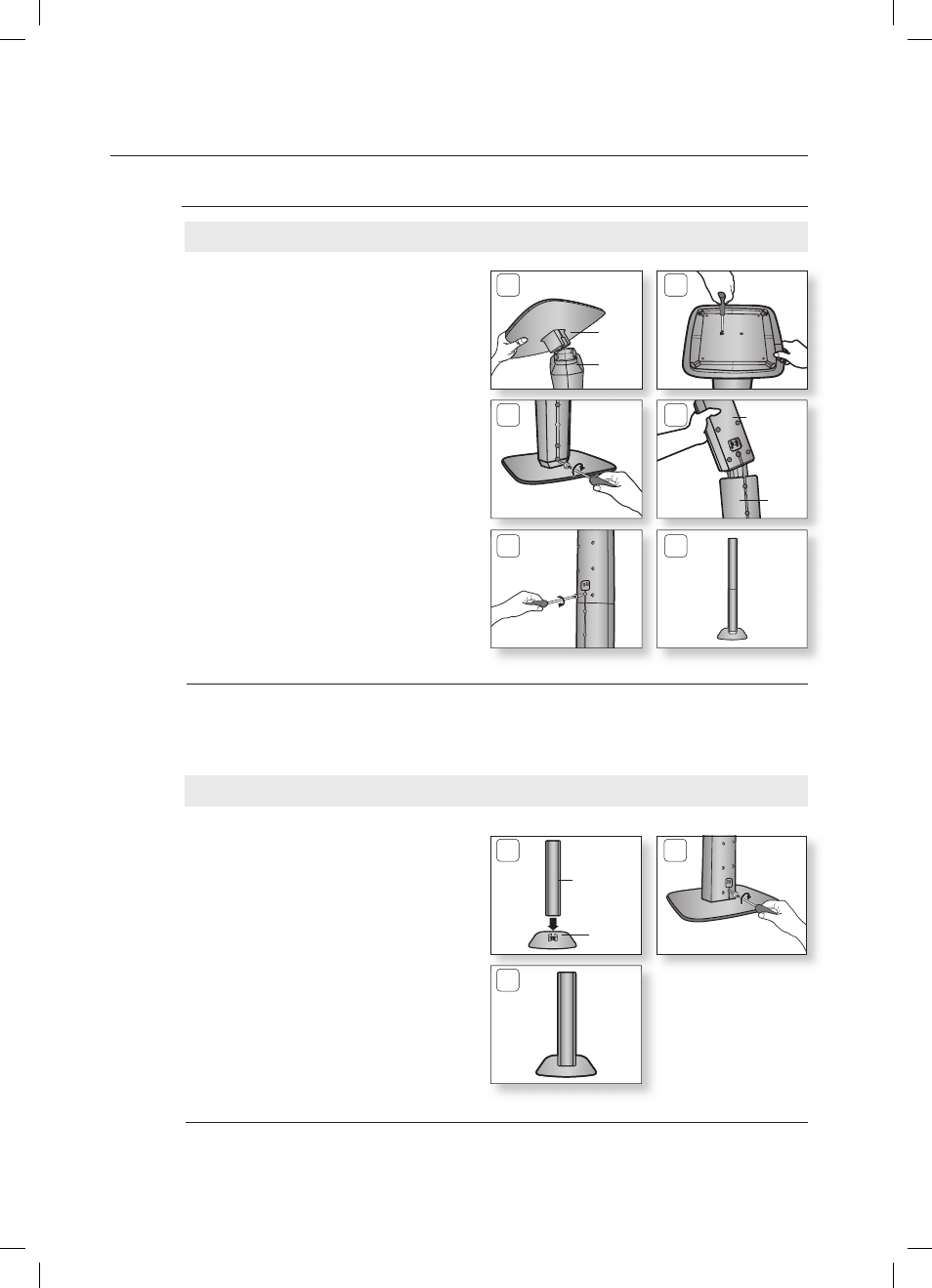

Высокая подставка передних/задних громкоговорителей
установка громкоговорителя на подставку
Прикрепите гРОМКОгОВОРИТЕЛЬ к
ПОдСТАВКЕ.
Вставьте ВИНТ в отверстие с задней
стороны громкоговорителя, используя
отвертку, как показано на рисунке.
Крепление громкоговорителя к подставке
успешно завершено. 1.
.
.
1

ГРОМКОГОВОРИТЕЛЬ
ОСНОВАНИЕ
СТОЙКИ
Акустическая система может отличаться в зависимости от модели. Поэтому ваша система может отличаться
от описанной в инструкции. Проверьте, включает ли имеющаяся акустическая система упаковку с
"Передними/задними и центральным громкоговорителями", соответствующую вашей модели.
M
`
Переверните ПОдСТАВКу и прикрепите ее к
снованию подставки.
Вставьте два небольших бОЛТА в два отверстия,
отмеченные стрелками, используя отвертку, как
показано на рисунке.
(HT-TZ215 : 2EA, HT-TZ315 : 3EA)
Вставьте большой ВИНТ в отверстие с задней
стороны ПОдСТАВКИ громкоговорителя.
Прикрепите собранную подставку к
гРОМКОгОВОРИТЕЛю.
Вставьте другой большой ВИНТ в отверстие с
задней стороны громкоговорителя, используя
отвертку, как показано на рисунке.
Сборка громкоговорителя успешно завершена.
Устанавливайте громкоговорители на ровной и
устойчивой поверхности. В противном случае они
могут упасть.
1.
.
.
4.
.
.
1
 4

установка громкоговорителя на подставку
ОСНОВАНИЕ
СТОЙКИ
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
СТОЙКА
Акустическая система может отличаться в зависимости от модели. Поэтому ваша система может отличаться
от описанной в инструкции. Проверьте, включает ли имеющаяся акустическая система упаковку с
"Передними/задними и центральным громкоговорителями", соответствующую вашей модели.
