11
Гигабитный VPN-маршрутизатор с 2 портами WAN
Примечание: Шина заземления не поставляется с нашим устройством. При
необходимости вы можете приобрести её отдельно.

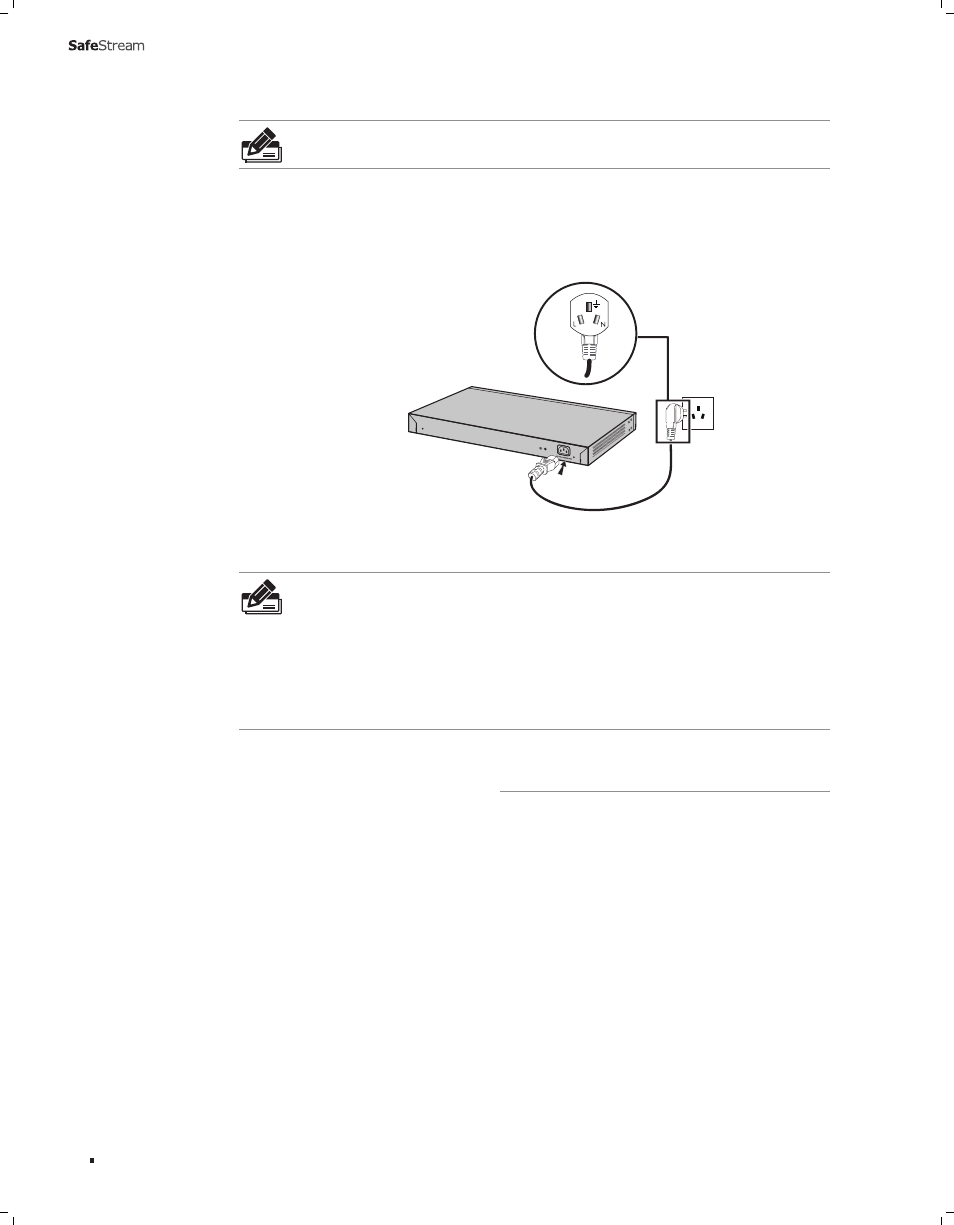

Заземление через блок питания
■
Если устройство установлено в обыкновенных условиях, оно может быть заземлено
через кабель заземления вашего источника питания, как указано на изображении
ниже.
Заземление Рисунок 3-2
Примечание:
На изображении указан общий принцип заземления. На изображении указана
■
лишь общая схема подключения. Штепсельная вилка, которая входит в комплект
поставки, будет соответствовать электророзетке, используемой в Вашей стране,
поэтому она может отличаться от указанной на изображении.
Если вы собираетесь заземлить устройство через кабель питания, убедитесь,
■
что электрическая розетка также обладает заземлением (в электропроводке
должен присутствовать отдельный провод заземления).
Выравнивание потенциалов 3.3
Выравнивание потенциалов – это практика намеренного электрического
соединения всех заземляемых систем в один контур заземления, либо
соединение всех действующих контуров заземления через закопанную в грунт
или вынесенную на поверхность металлическую конструкцию в целях создания
системы уравнивания потенциалов. При ударе молнии высокое напряжение,
создаваемое разрядом тока во всех системах, будет также присутствовать
в кабелях заземления, и поскольку все кабели заземления будут обладать
одинаковым электрическим потенциалом, они тем самым устранят электрический
разряд, возникающий между системами.
На рисунке ниже показано, как осуществляется выравнивание потенциалов в
сети.
Защита от молний
