10
Гигабитный VPN-маршрутизатор с 2 портами WAN
Кабель Способ прокладки
Минимальная параллельная
длина (мм)
2~5 кВа
силовой
кабель
Параллельная прокладка 300
Один находится в заземлённом кабель-
канале или в металлической трубе
150
Оба находятся в заземлённых кабель-
каналах или в металлических трубах
80
>5 кВа
силовой
кабель
Параллельная прокладка 600
Один находится в заземлённом кабель-
канале или в металлической трубе
300
Оба находятся в заземлённых кабель-
каналах или в металлических трубах
150
Устройство Мин. расстояние (м)
Распределительный щит 1.00
Трансформаторное помещение 2.00
Шахта лифта 2.00
Комната вентиляции 2.00
Заземление 3.2
Заземление ус тройс тва предназначено для быс трого высвобож дения
перенапряжения и перегрузки устройства в результате удара молнии, которое
также необходимо для защиты тела от поражения электрическим током.
В различных условиях эксплуатации устройство может заземляться разными
способами. В данном примере будет рассмотрено два способа заземления
устройства: подключение к шине заземления или заземление с помощью силового
кабеля. Пожалуйста, подключите устройство к земле оптимальным образом, в
соответствии с особенностями ваших условий эксплуатации.

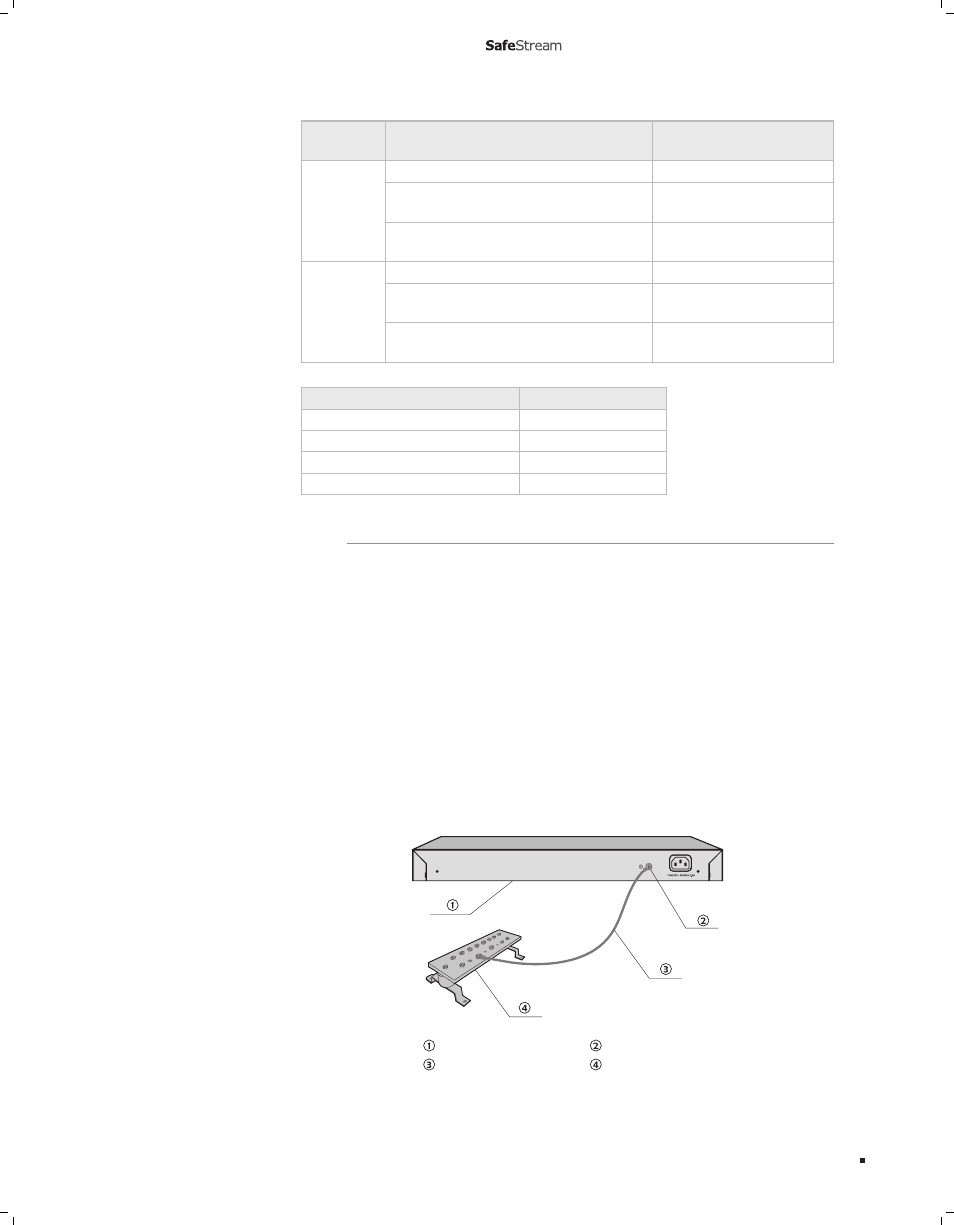

Подключение к шине заземления
■
Если устройство установлено в аппаратной комнате, в которой доступна шина
заземления, вам рекомендуется подключить устройство к шине заземления, как
это указано на следующем изображении.
Устройство (Задняя панель)
Кабель заземления Вывод заземления
Шина заземления
Подключение к шине заземления Рисунок 3-1
Защита от молний
