9
Гигабитный VPN-маршрутизатор с 2 портами WAN
Требования к прокладке кабеля в помещении
■
В помещении кабель следует прокладывать на некотором расстоянии от
устройств, способных вызывать высокочастотные помехи, как например, от
кабеля вертикального молниеотвода, силового кабеля, силовых трансформаторов
и электромоторов.
Главный кабель должен прокладываться через металлический кабель-канал
■
в домовой шахте. При монтаже старайтесь, чтобы возможная петля кабеля,
возникающая при монтаже, была как можно меньшего размера.
Тр е б о в ани я к р а с с т оянию м е ж ду к а б е л е м Et he rne t и р а з личными
■
трубопроводами указаны в таблице.
Трубопроводы
Кабель Ethernet
Минимальная расчётная
параллельная длина (мм)
Минимальная расчётная
параллельная-
пересекающаяся высота
(мм)
Вертикальный токоотвод 1000 300
Полиэтиленовая труба 50 20
Водопроводная труба 150 20
Труба подачи сжатого
воздуха
150 20
Теплопровод (без изоляции) 500 500
Теплопровод (с изоляцией) 300 300
Газовая труба 300 20

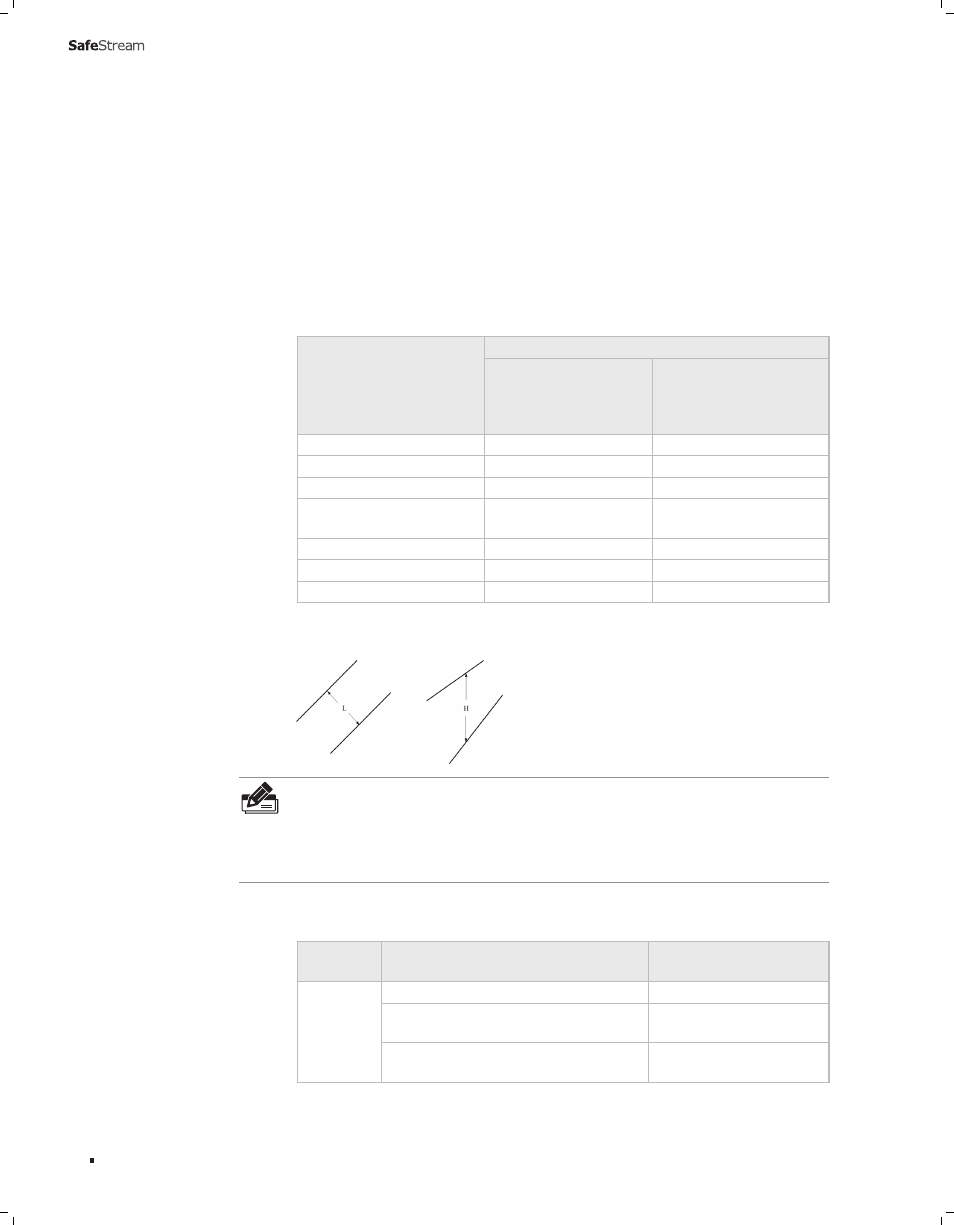

Две представленные ниже диаграммы демонстрируют показатели расчётной
параллельной длины и расчётной параллельной-пересекающейся высоты.
Примечание: Вышеуказанный минимальный расчётный показатель длины/
высоты требуется в том случае, когда не используется металлический кабель-
канал. Если какие-либо из требований не могут быть выполнены, то для
экранирования вы можете использовать металлическую трубу или металлический
кабель-канал.
Требования к расстоянию между кабелем Ethernet и высокомощными
■
электроустройствами указаны в следующих таблицах.
Кабель Способ прокладки
Минимальная параллельная
длина (мм)
<2 кВа
силовой
кабель
Параллельная прокладка 130
Один находится в заземлённом кабель-
канале или в металлической трубе
70
Оба находятся в заземлённых кабель-
каналах или в металлических трубах
10
Защита от молний
