Глава 2 : Инсталляция
Распаковывание сенсорного компьютера
Откройте коробку и проверьте наличие следующих предметов:
• Сенсорный монитор с защитной прокладкой для его экрана
• Компакт диск с Elo TouchTools
• Руководство по быстрой инсталляции
• DVI-кабель
• VGA-кабель
• USB-кабель
• Адаптер питания от источника переменного или постоянного тока
• Кабель питания переменного тока
• Звуковой кабель
• Последовательный кабель

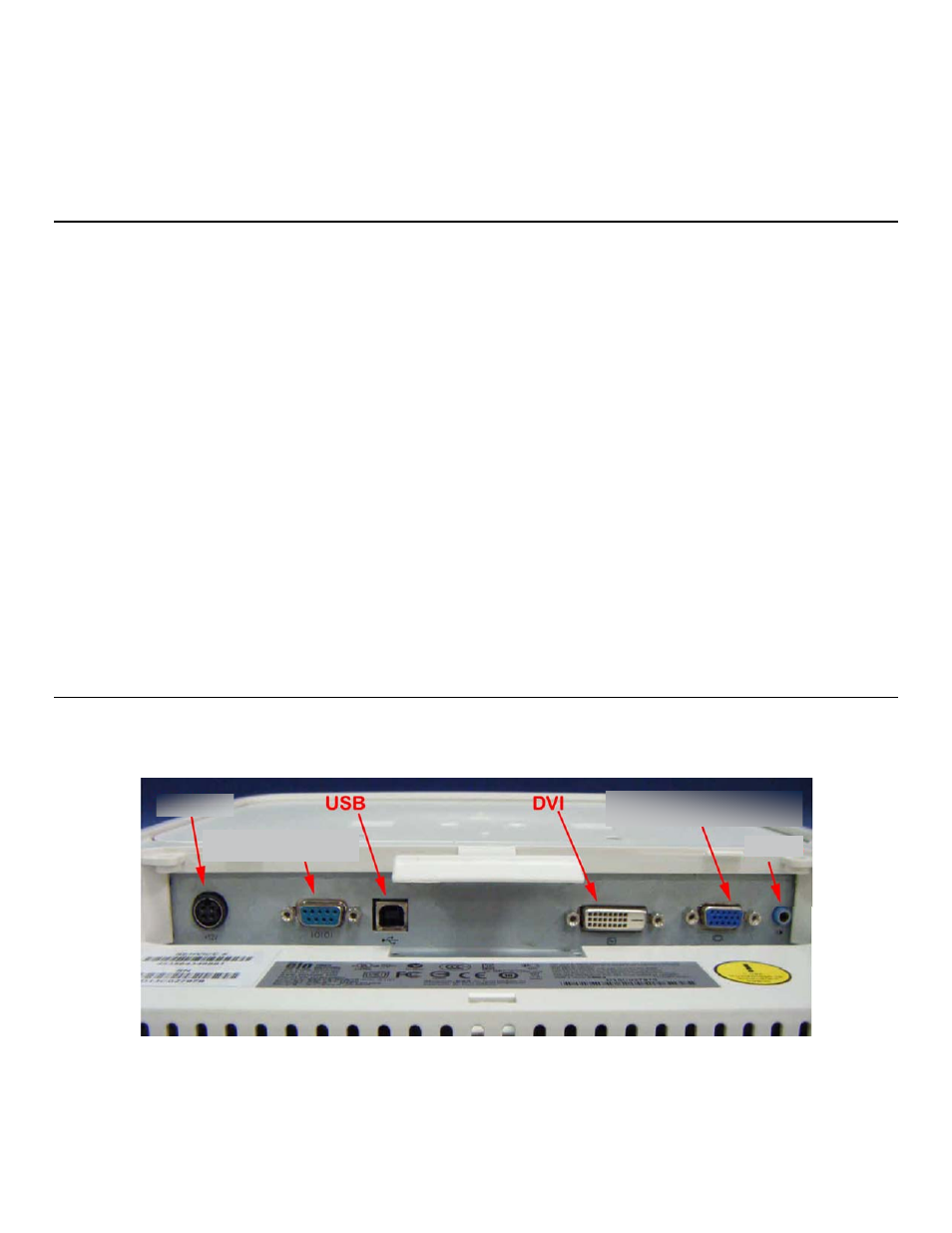

Панель блока подключения и интерфейсы
Снимите щиток кабелей сзади установки, чтобы получить доступ к панели блока подключения сенсорного
монитора.
Питание
9-контактный разъем
послед. кабеля
15-контактный разъем
аналогового устройства
Аудио
