Подключение интерфейса
Примечание: Прежде чем подключать провода к своему сенсорному монитору и ПК,
обеспечьте, чтобы компьютер и сенсорный монитор были выключены .

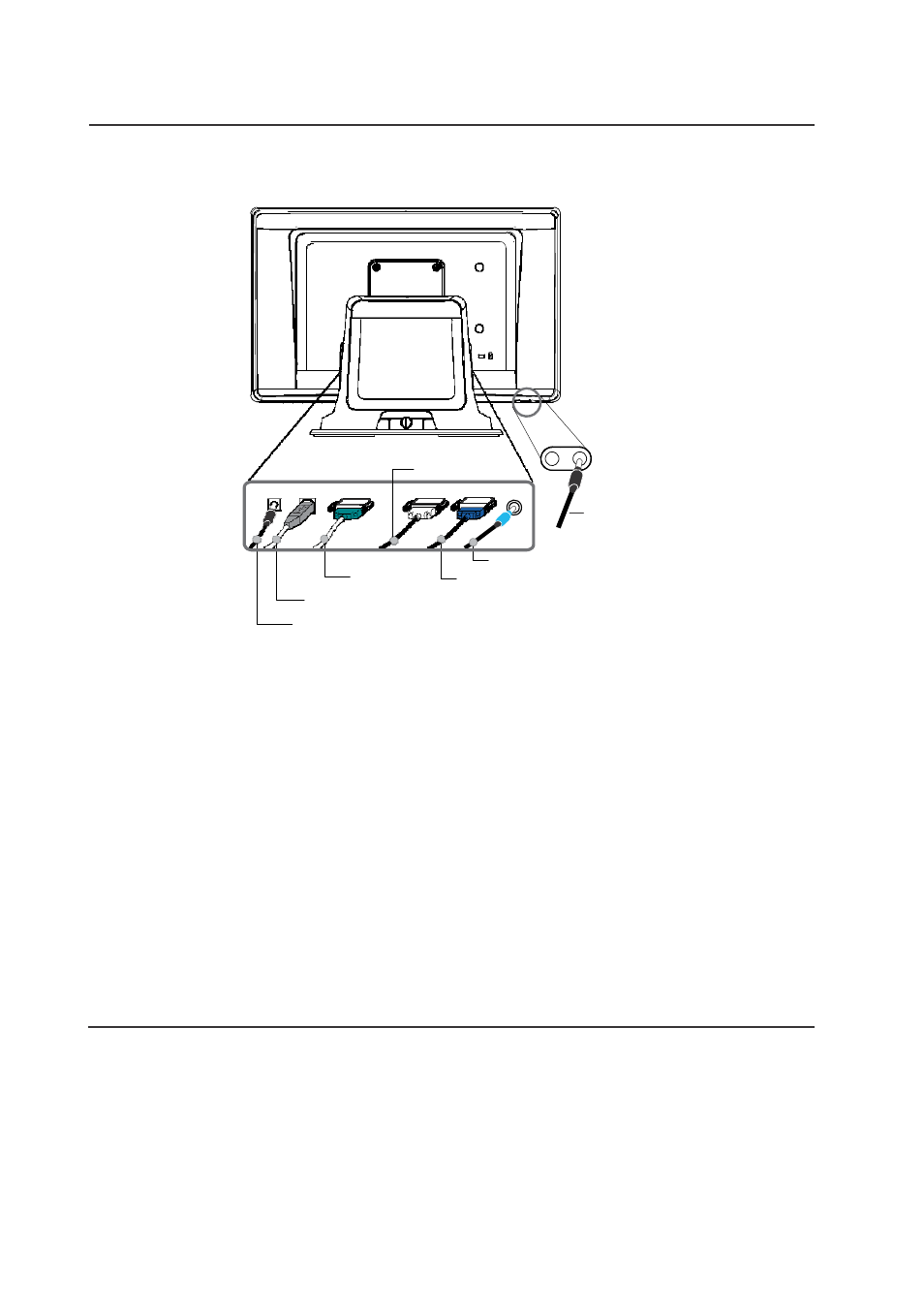

Кабель DVI
Кабель наушников
1 2 2 3 3 4
Звуковой кабель
Послед. кабель Кабель VGA
Кабель USB
Энергоблок
1. Подключите кабель постоянного тока энергоблока к монитору, а другой конец
через кабель переменного тока в электрическую розетку.
2. Подключите один конец либо последовательного кабеля (RS232) сенсорного
монитора, либо кабеля USB сенсорного монитора (но не обоих) к задней
панели компьютера, а другой конец – к ЖК-монитору. Затяните, повернув два
винта с накатанной головкой по часовой стрелке, чтобы обеспечить
надлежащее заземление.
3. Подключите один конец кабеля VGA или цифрового видеоинтерфейса DVI к
задней панели компьютера, а другой конец – к ЖК-монитору. Затяните,
повернув два винта с накатанной головкой по часовой стрелке, чтобы
обеспечить надлежащее заземление.
4. Подключите один конец звукового кабеля к задней панели компьютера, а другой
конец – к ЖК-монитору.
5. Стоя лицом к монитору, нажмите кнопку питания, расположенную на
нижней части правого нижнего угла монитора.
Динамики и звук
Сенсорный монитор имеет два встроенных динамика. Для того чтобы
использовать динамики, включите звуковой кабель в порт звукового входа и
и подключите второй конец к своему компьютеру.
Для того чтобы использовать наушники, включите наушники в звуковой выход,
показанный выше. Когда наушники будут подключены, звук воспроизводится
только через наушники.
1-5
Громкость звука и отключение звука можно регулировать с помощью опции
“Аудио” из меню панели управления OSD, как описывается на страницах 3-14.
