I56-2081-115

© System Sensor 2013

9

DB200-01-01

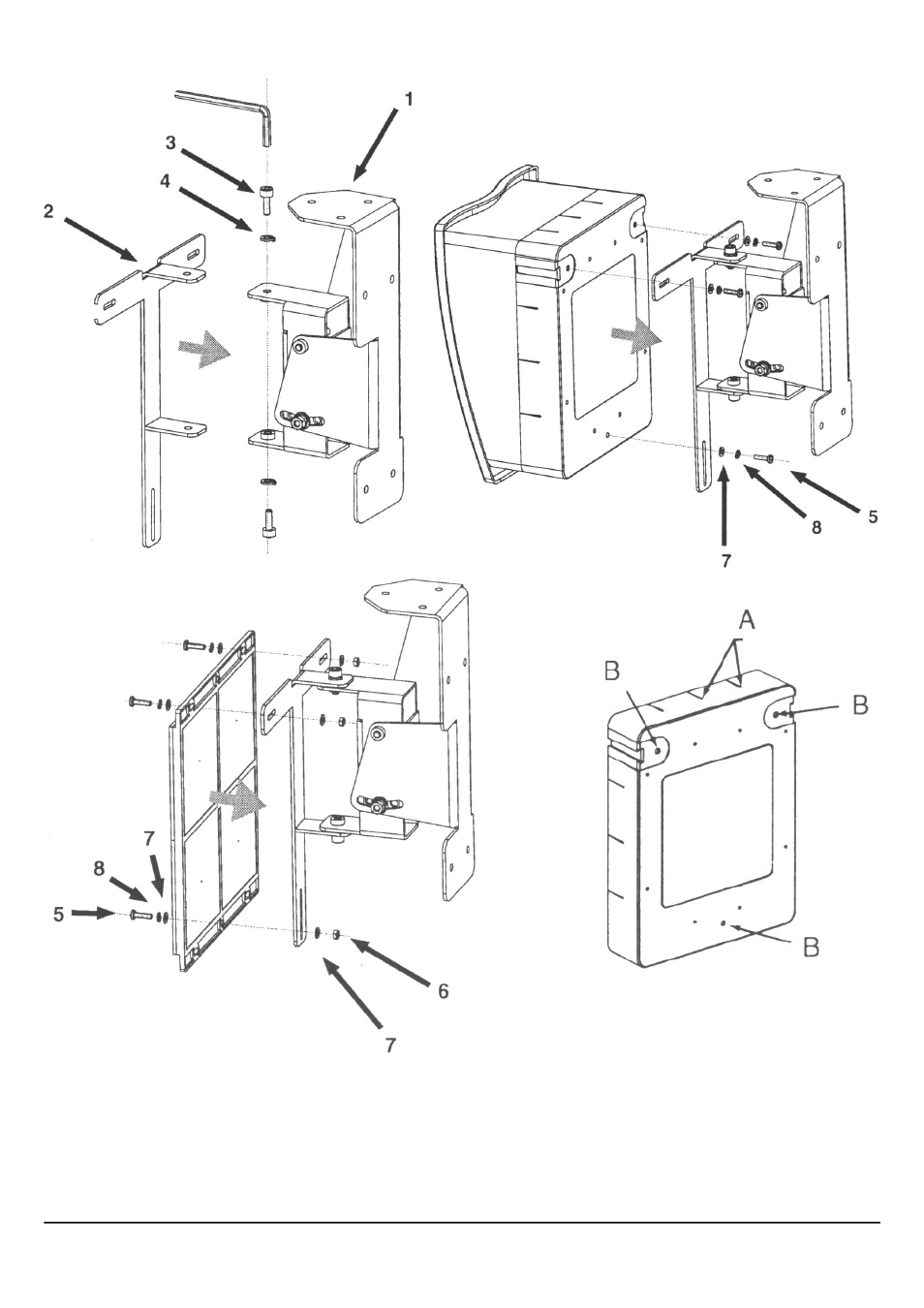

ПРИЛОЖЕНИЕ III. УСТАНОВКА МОНТАЖНОГО КОМПЛЕКТА 6500-MMK С ИСПОЛЬЗОВАНИЕМ 6500-SMK

1 -

Основание кронштейна

2 - T-

образный держатель

3 -

Крепежный болт с шестигранной утопленной головкой М6х15мм

4 -

Шайба пружинная М6

5 -

Крепежный винт М4х16мм

6 -

Шестигранная гайка М4

7 -

Шайба М4

8 -

Шайба пружинная М4

А - Разметка отверстий для подвода шлейфов
В - Запрессованные гайки
