стандартным уровням чувствительности детектор имеет два
адаптивных уровня.
Когда выбран адаптивный уровень, детектор будет автоматически
корректировать в заданных пределах свою чувствительность,
используя специальный алгоритм определения оптимального
значения чувствительности для данных условий эксплуатации.
Чувствительность будет непрерывно уточняться в пределах
выбранного диапазона по графику 1.
Значение затухания может быть переведено в удельную оптическую
плотность среды в процент/метр в предположении равномерной
плотности дыма на протяжении контролируемой зоны. По кривым
на графике 1 можно соотнести значение чувствительности линейного
извещателя с удельной оптической плотностью в %/м.
ТЕСТИРОВАНИЕ ЧУВСТВИТЕЛЬНОСТИ
ЗАМЕЧАНИЯ:
1.
Перед тестированием уведомите соответствующие службы о
том, что будет проводиться тестирование дымового датчика
и, следовательно, временно система не будет работать.
Отключите зону или систему для исключения выдачи
нежелательных сигналов ПОЖАР на внешние устройства.
2. Перед тестированием детектора проверьте наличие мигания
зеленого индикатора приемо-передатчика и отсутствие
затенения или блокировки луча. Если нет вспышек зеленого
индикатора и не индицируется режим НЕИСПРАВНОСТЬ или
ПОЖАР, напряжение питания было отключено от детектора.
Детектор должен быть протестирован после установки и при
периодическом обслуживании. Чувствительность извещателя
6500R
может быть протестирована следующим образом:
Метод калиброванных тестовых фильтров
Чувствительность детектора может быть протестирована при
использовании светонепроницаемого не отражающего предмета,
чтобы закрыть рефлектор на соответствующую величину по шкале
рефлектора, см. рис. 10.
1.
Уточните уровень чувствительности детектора в % затухания.
См. раздел УСТАНОВКА ЧУВСТВИТЕЛЬНОСТИ этой инструкции
для определения установленного уровня чувствительности,
если он не известен.
2. Расположите блокирующий предмет перед рефлектором,
выравнивая его по отметке, значение которой на 10 меньше
установленной чувствительности в % затухания. Детектор не
должен прейти в режим ПОЖАР или НЕИСПРАВНОСТЬ. Держите
предмет перед рефлектором в течение минимум 1 минуты.
3. Расположите блокирующий предмет перед рефлектором,
выравнивая его по отметке, значение которой на 10 больше
установленной чувствительности в % затухания. Детектор
должен прейти в режим ПОЖАР не позднее, чем через 1 минуту.
4. Детектор может быть переведен в дежурный режим кнопкой
СБРОС или дистанционно.
Этап 3. Установка чувствительности
Необходимо установить чувствительность детектора при помощи
кнопки ЧУВСТВИТЕЛЬНОСТЬ и цифрового индикатора. Смотри
подробности в разделе УСТАНОВКА ЧУВСТВИТЕЛЬНОСТИ.
Этап 4. Завершение юстировки усиления
Смотри рис. 9.
На этом этапе электроника детектора окончательно подстраивает
величину усиления. Этот этап необходимо выполнить с
установленным внешним светофильтром, поскольку светофильтр
изменяет величину принимаемого сигнала от рефлектора.
1.
Установите внешний светофильтр на детектор. Светофильтр
крепится при помощи четырех невыпадающих винтов,
расположенных по углам.
Замечание: Светофильтр имеет эластичную прокладку, которая
защищает электронику от коррозии и влаги. Убедитесь, что эта
прокладка правильно установлена. Необходимо равномерно
затянуть все четыре винта.
2. Удалите защитную пленку с наружней поверхности
светофильтра.
3. Для запуска юстировки усиления необходимо нажать кнопку
СБРОС тонкой отверткой или использовать какой-либо
подходящий инструмент. После этого желтый индикатор
НЕИСПРАВНОСТЬ начнет мигать. Примерно через полминуты
мигание прекратится и начнет мигать зеленый индикатор
ДЕЖУРНЫЙ РЕЖИМ, это означает, что юстировка усиления
выполнена успешно.
Замечание: Внимательно следите, чтобы на этом этапе не
блокировалась линия между детектором и рефлектором.
4. Установите декоративную крышку, защелкнув ее на
светофильтре.
Замечание: Если декоративная крышка была покрашена, перед
ее установкой убедитесь, что краска полностью высохла.
Этап 5. Заключительная проверка
Этот этап необходим для того, чтобы убедиться в правильности
установки детектора и в том, что детектор имеет соответствующий
уровень чувствительности.
1.
При функционирующем извещателе и ПКП (в зависимости от
типа контрольной панели этот режим может индицироваться
миганием зеленого индикатора), полностью закройте рефлектор
не отражающим материалом. Примерно через 30 секунд детектор
должен перейти либо в режим НЕИСПРАВНОСТЬ, либо в режим
ПОЖАР. Если детектор не перешел в режим НЕИСПРАВНОСТЬ
или ПОЖАР, проверте правильность установки извещателя и
рефлектора.
2. Проведите проверку чувствительности детектора, как описано
ниже в разделе ТЕСТИРОВАНИЕ ЧУВСТВИТЕЛЬНОСТИ.
УСТАНОВКА ЧУВСТВИТЕЛЬНОСТИ
Чувствительность детектора может быть установлена только при
снятом светофильтре, когда детектор вышел из режима точной
юстировки. Чтобы войти в режим выбора уровня чувствительности,
нажмите один раз кнопку ЧУВСТВИТЕЛЬНОСТЬ (см. рис. 6). Включится
цифровой индикатор и покажет текущее значение чувствительности
в процентах затухания. Нажмите снова кнопку ЧУВСТВИТЕЛЬНОСТЬ,
чтобы установить другое значение чувствительности. После
установки требуемого значения чувствительности (см. табл. 1)
извещатель, примерно через 7 секунд, автоматически выйдет из
режима индикации уровня чувствительности, если в дальнейшем
никакие кнопки не будут нажиматься. В дополнение к четырем
Порог % Затухания Показания
чувствительности
Уровень 1 25 25
Уровень 2 30 30
Уровень 3 40 40
Уровень 4 50 50
Адаптивный уровень 1 от 30 до 50 А1
Адаптивный уровень 2 от 40 до 50 А2
Таблица 1
График 1
0 10 20 30 40 50 60 70 80 90 100
Контролируемое расстояние (метры)
Уровень 1
Уровень 2
Уровень 3
Уровень 4
З
ат
ух
а
ни
е
(%
/м
ет
р
)
6
5
4
3
2
1

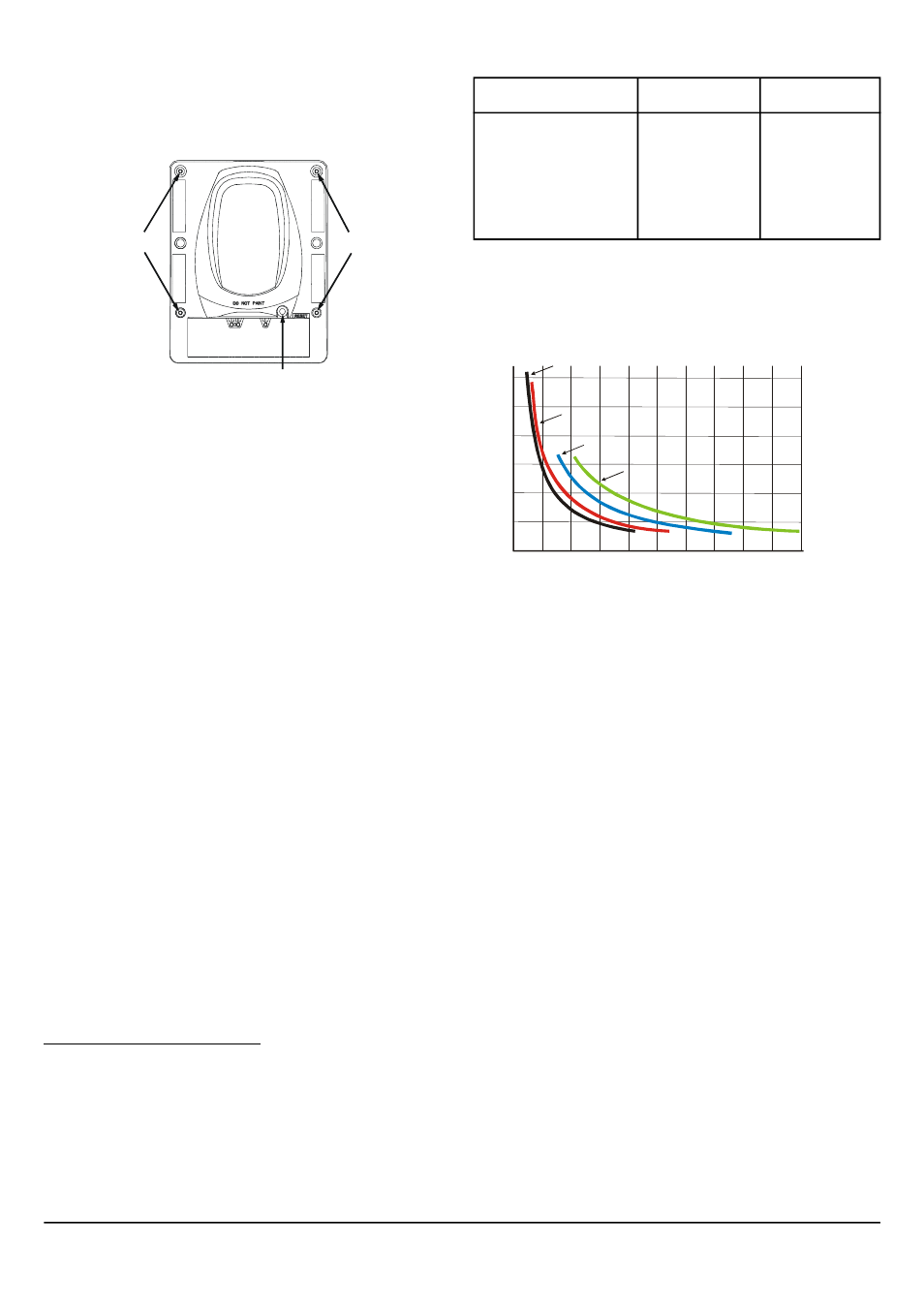

Рис. 9. Расположение отверстий с винтами
КНОПКА СБРОС
РАСПОЛОЖЕНИЕ
ВИНТОВ РАСПОЛОЖЕНИЕ
ВИНТОВ
