Тестовые проверки неисправности
Если происходит отказ детектора по чувствительности или при
проведении функциональных тестов, несколько шагов должны быть
сделаны перед заменой устройства для уточнения ситуации:
отказал детектор или он просто требует повторной юстировки.
Эти шаги включают в себя:
1.
Проверьте подключение всех проводников и соответствие
установленного
напряжения питания техническим
характеристикам детектора.
2. Убедитесь в том, что на оптической оси нет какой-либо
преграды и вблизи ее нет зеркальных объектов.
В обязательном порядке требуется, по крайней мере, 90% от
принятого излучения от одиночного рефлектора, иначе
чувствительность не может быть гарантирована.
3. Проведите техническое обслуживание в соответствии с
данными инструкциями. Повторите процедуру тестирования.
Если детектор остается в режиме НЕИСПРАВНОСТЬ, перейдите
к шагу 4.
4. Повторите процедуру юстировки в соответствии с настоящей
инструкцией. Если юстировка выполнена успешно, повторите
процедуру тестирования. Если детектор индицирует
неисправность, он подлежит возврату для ремонта.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замечание:
Перед чисткой детектора уведомите
соответствующие службы о том, что производится техническое
обслуживание дымового датчика и, следовательно, система
временно не будет работать. Отключите зону или систему для
исключения нежелательных сигналов ПОЖАР.
Очистите наружную поверхность светофильтра и рефлектора
мягкой, неворсистой, влажной тканью.
ПРИМЕЧАНИЕ - запрещается использовать для протирки
светофильтра
и рефлектора нашатырный спирт и
ацетоносодержащие жидкости!
Функциональное тестирование
Для периодического технического обслуживания и функционального
тестирования детекторы могут быть протестированы методом
затенения рефлектора или дистанционно с выносного пульта
управления 6500RTS-KEY, RTS151, RTS451, RTS151KEY, RTS451 KEY.
Следуйте инструкциям, прилагаемым к пульту управления для
корректного использования.
Извещатель 6500RS имеет встроенное устройство для проверки
чувствительности, состоящее из калиброванного фильтра,
соединенного с серводвигателем внутри оптической системы
датчика. Когда включается режим тестирования с выносного
пульта управления или кнопкой ТЕСТ, тестовый фильтр
перемещается в зону луча. Изменение уровня сигнала вызывает
переход извещателя в режим ПОЖАР. Если чувствительность
детектора не соответствует установленной, детектор переходит
в режим НЕИСПРАВНОСТЬ.
Замечание: Этот тест должен удовлетворять большинству
местных требований по периодическому обслуживанию и
требованиям по тестированию.
Если детектор не прошел этот тест, обратитесь к тестовым
проверкам неисправности, приведенным выше.
ПОКРАСКА
Декоративная крышка может быть покрашена в желаемый цвет
эмалью или акриловой краской при помощи кисти или аэрозоля.
Замечание: Не допускается покраска поверхности светофильтра.
При тестировании с помощью выносного пульта 6500RTS-KEY
одновременно
контролируется уровень запыленности
светофильтра и рефлектора по числу вспышек желтого индикатора
“
Неисправность”. Если индикатор не мигает - запыление составляет
менее 10% от диапазона автокомпенсации. Мигает один раз с
периодом примерно 10 сек. - запыление от 10 до 20%, два раза -
запыление от 20% до 30%, ..., девять раз - более 90 %, но менее
100%.
Данная функция позволяет спланировать сроки проведения
технического обслуживания.
ГАРАНТИИ
Фирма System Sensor гарантирует работоспособность устройства
в течение 3-х лет со дня изготовления при соблюдении указанных
в настоящем документе условий эксплуатации, при регулярном
техническом обслуживании, при защите от механических ударов
и повреждений.Дата выпуска указана в правом нижнем углу
шильдика на плате приемо-передатчика в виде 4-х значного числа,
где первые две цифры указывают год, а вторые две - неделю
выпуска. Буква “М” после цифр - место изготовления (г.Москва).
Если дефекты обнаружились, обратитесь в компанию Систем
Сенсор Фаир Детекторс или к дистрибьютору компании Систем
Сенсор Фаир Детекторс, у которого было приобретено устройство.
Компания не гарантирует работоспособность устройства, если
условия эксплуатации отличаются от указанных в разделе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Компания не обязана
ремонтировать или заменять устройства, которые стали
неисправными вследствие механического повреждения,
использования не по назначению, или не в соответствии с
требованиями предыдущих разделов настоящего документа,
модификаций или изменений, имевших место после изготовления.
Компания несет ответственность только за те нарушения, которые
были допущены по вине самой компании.

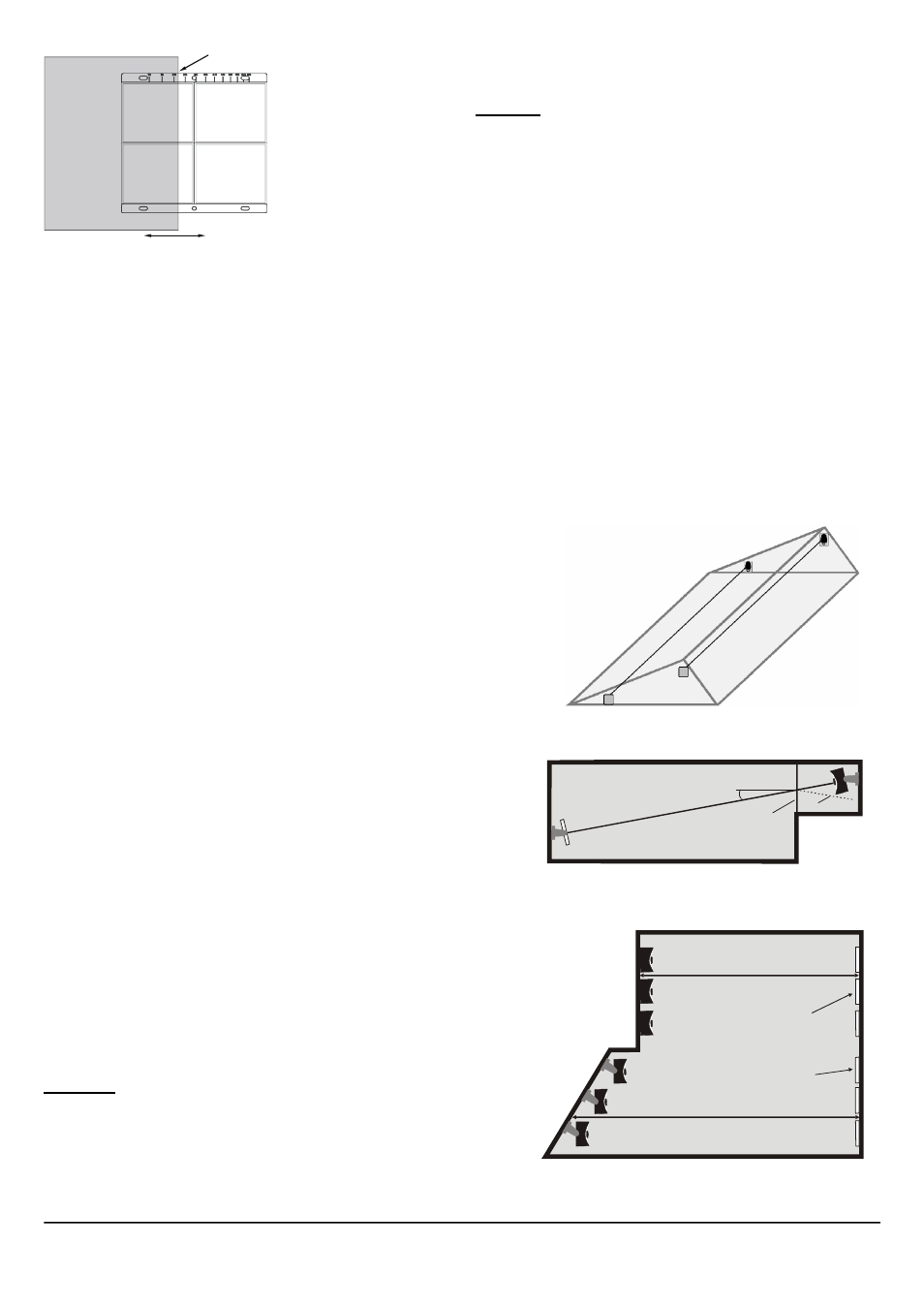

Рис. 10. Процедура тестирования затенением рефлектора
ВЕЛИЧИНА ЗАТУХАНИЯ СИГНАЛА ПРИ
ТЕСТИРОВАНИИ (В ПРОЦЕНТАХ)
ПЕРЕДВИГАЙТЕ БЛОКИРУЮЩИЙ ПРЕДМЕТ ДЛЯ
ПОЛУЧЕНИЯ ТРЕБУЕМОГО ЗАТУХАНИЯ
Рис 13. Извещатели и рефлекторы крепятся на стену. При
угле установки больше 10° относительно друг друга
извещатели крепятся с помощью кронштейнов 6500-МMK,
а рефлекторы 6500-LRK крепятся непосредственно на стену.
Рис 11. Крепление извещателя и рефлектора
непосредственно на стену.
Рис 12. Работа извещателя через застекленное окно, при
этом угол между лучом датчика и нормалью к стеклу должен
быть больше 10°. Допускается работа через многослойное
стекло.
L = 5 ÷ 70 м
L = ÷ 0 70 10 м
Рефлектор
Рефлектор
+ BEAMLRK
Угол > 10°
Отраженный луч
Окно L = 0.8
L макс.
РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ
При максимальном расстоянии оптической оси от перекрытия не
более 600 мм расстояние в горизонтальной проекции не должно
превышать: между оптическими осями извещателей 15 м, от
оптической оси извещателя до стены 7,5 м. При этом максимальная
высота помещения должна быть не более 25 м при защите людей и
не более 40 м при защите имущества.
