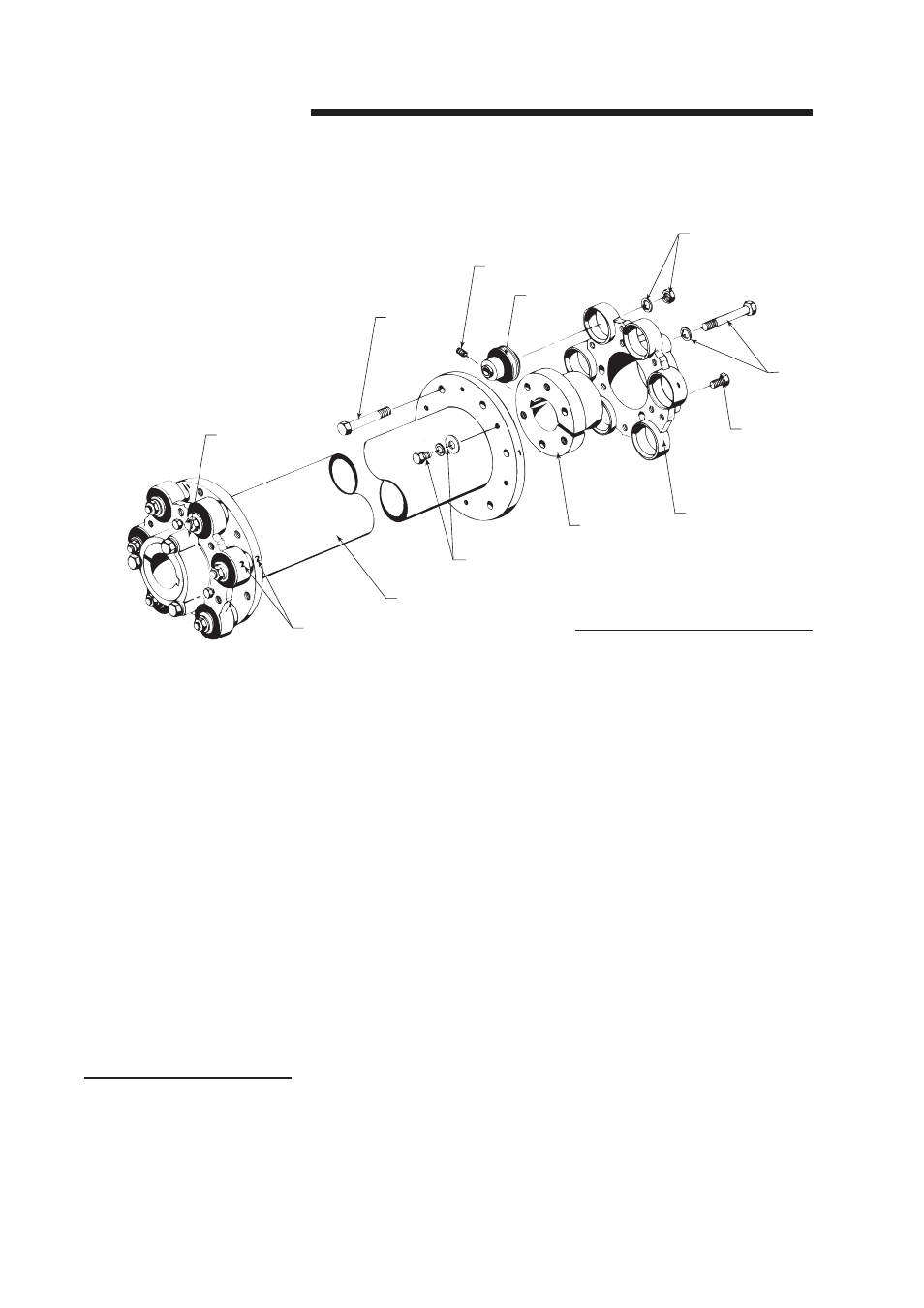

Приводной вал – перечень узлов
Рис. 1
1.1
НОМЕРА МОНТАЖНЫХ
МЕТОК
БАЛАНСИРОВОЧНЫЙ
КРЕПЕЖ
1.21
1.21C
1.21D
1.21B
1.22
1.22A
1.21A
1.2
1.21A
1.0 Приводной вал в сборе
1.1 Сборка трубы
Серия 301 — труба и фланцы из нержавеющей стали
Серия 400 — композитная труба, фланцы из нержавеющей
стали
1.2 Муфта (2 на приводной вал) вместе с вилкой, втулкой QDF, гибкими
втулками, винтами с головками, установочными винтами, крепежными
болтами, стопорными шайбами и гайками
1.21 Вилка
A. Крепежные болты со стопорными шайбами и гайками (6 на вилку)
B. Гибкая втулка (6 на вилку)
C. Нажимной винт (3 на вилку)
D. Винт с головкой со стопорной шайбой (3 на вилку)
1.22 Втулка QDF
A. Установочный винт (1 на втулку)
Некоторые приводные валы серии 301 и 400 используют муфту с вилкой с
фиксированными отверстиями вместо литой вилки и втулки QDF. Перечень
узлов муфты с вилкой с фиксированными отверстиями см. на стр. 5.
При заказе запасных частей всегда сообщайте серийный номер градирни.
Для получения поддержки обратитесь к местному торговому представителю
компании Marley в вашем регионе.
Примечание
