16

Перед началом эксплуатации (Подключение плеера)

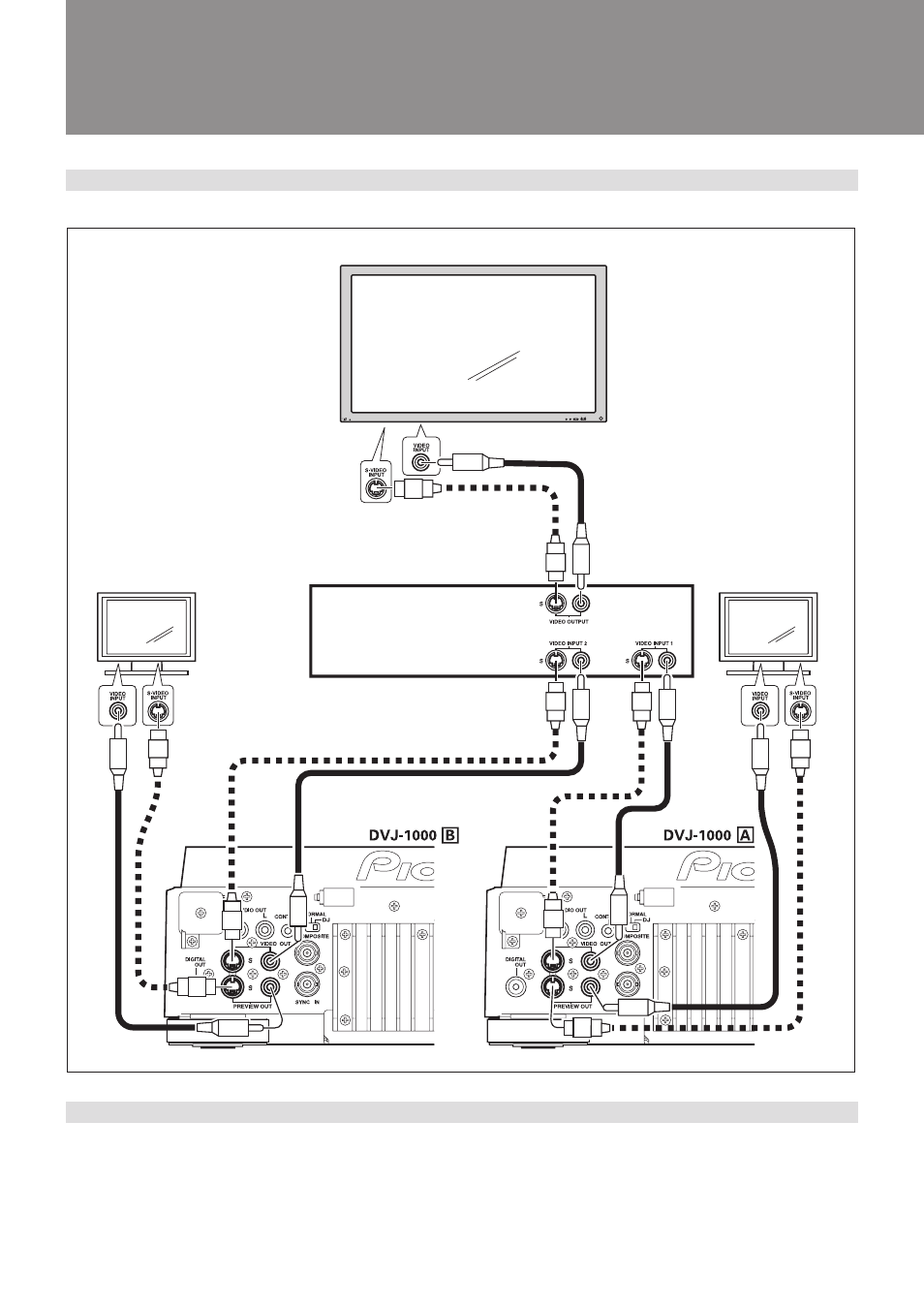

6. Подключение видеомикшера

Для подключения видеомикшера используйте стандартный видеокабель (с RCA-разъемами) или кабель с разъемами S-Video.

Основной монитор

Видеокабель

Кабель S-Video

Видеокабель

Кабель S-Video

Видеокабель

Видеокабель

Кабель
S-Video

Кабель S-Video

Видеокабель

Видеомикшер

Контрольный монитор

Контрольный монитор

7. Подключение шнура питания

После того как все подключения будут произведены, подсоедините один конец прилагаемого шнура питания к сетевому разъему, находящемуся на задней панели плеера, а
второй конец (сетевую вилку) вставьте в розетку.
