13
Перед началом эксплуатации (Подключение плеера)
Подключение плеера
Прежде чем производить или изменять какие-либо подключения, выключите питание и отсоедините шнур питания от сетевой розетки.
1. Подключение плеера к DJ микшерному пульту Pioneer
(продается отдельно) (аудиовыход и разъем управления)
Используя дополнительный аудиокабель, соедините белый разъем с разъемом L (левый канал) и красный разъем с разъемом R (правый канал). С помощью дополнительного
кабеля плеер может управляться от микшерного пульта и производить операции пуска от фейдера и возврата к метке. Обратите внимание, что цифровые подключения
можно производить только к микшерным пультам, снабженным цифровыми входами (модели DJM-800, DJM-1000 и т.п.). Для соединения разъема DIGITAL OUT этого плеера
с разъемом DIGITAL IN микшерного DJ пульта используйте имеющийся в продаже коаксиальный цифровой кабель.
Для подключения к DJM-1000 можно использовать прилагаемые аудиокабели, чтобы подключить один комплект разъемов CD/LINE к плееру A, а другой комплект
разъемов CD/LINE - к плееру B. При использовании цифровых аудиоразъемов необходимо использовать имеющийся в продаже коаксиальный цифровой кабель, чтобы
подключить разъем DIGITAL OUT этого плеера к одному из разъемов DIGITAL IN (3 – 6) микшерного пульта DJM-1000.
При подключении к DJM-600, DJM-500 или DJM-300, используйте прилагаемые аудиокабели, чтобы соединить разъемы CD1 с плеером A, а разъемы CD2 с плеером B.
При подключении к DJM-999, DJM-707 или DJM-400 используйте прилагаемые кабели, чтобы соединить разъемы CH-1 CD с плеером A и разъемы CH-2 CD с плеером B.
При подключении DJM-3000 подключайте плеер A к входу CH-1 LINE 1, а плеер B к входу CH-2 LINE 3.
При подключении этого плеера к другим аудиомикшерам соединяйте разъемы плеера AUDIO OUT с разъемами микшерного пульта LINE IN или AUX IN. (H не
ПОДКЛЮЧаЙтесЬ к разъемам PHONO, поскольку это может привести к искажению звука и некачественному воспроизведению).

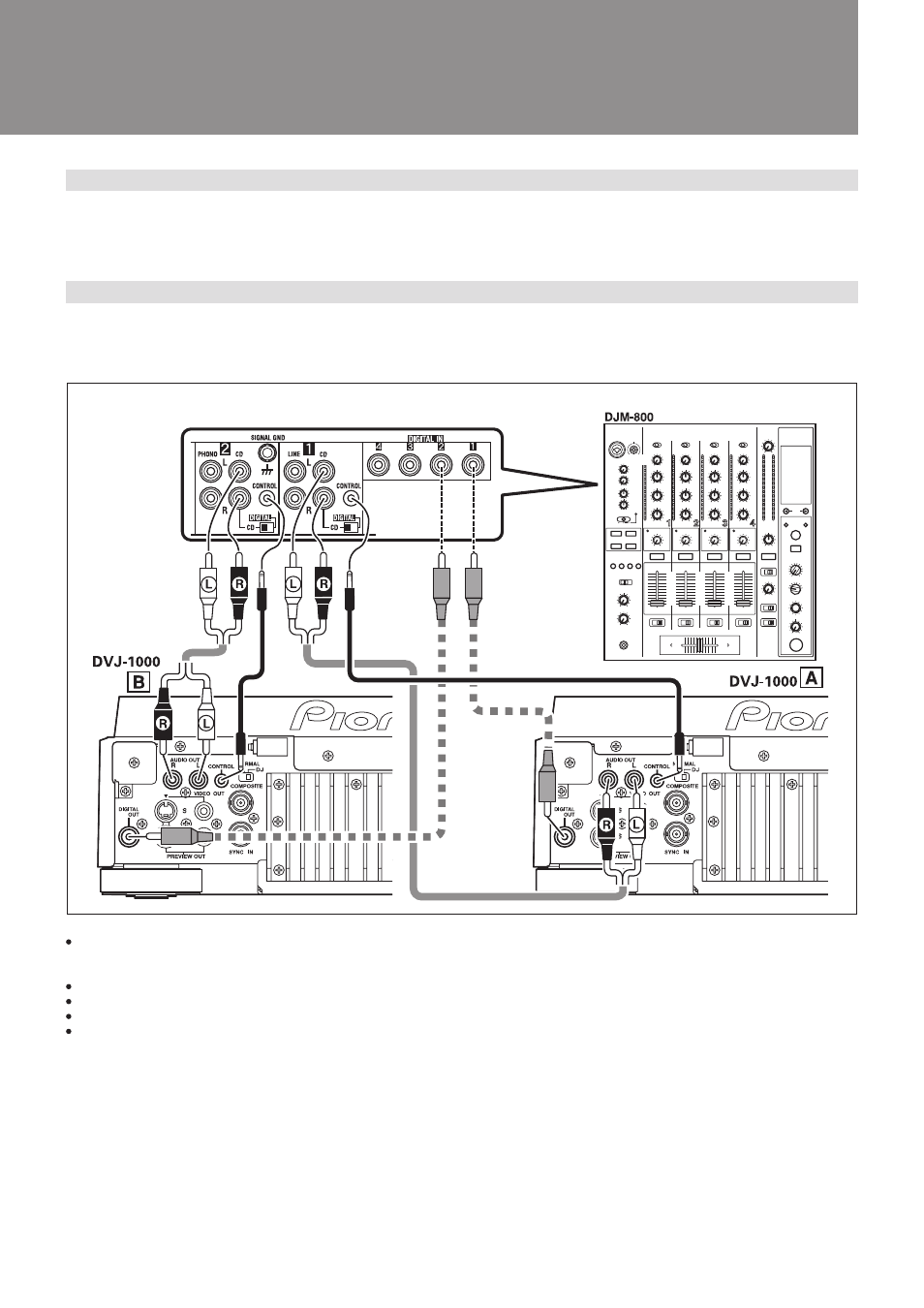

Пример подключения DJM-800:
Коаксиальный цифро-
вой кабель (продается
отдельно)
Дополнительный кабель управления
Дополнительный
аудиокабель
