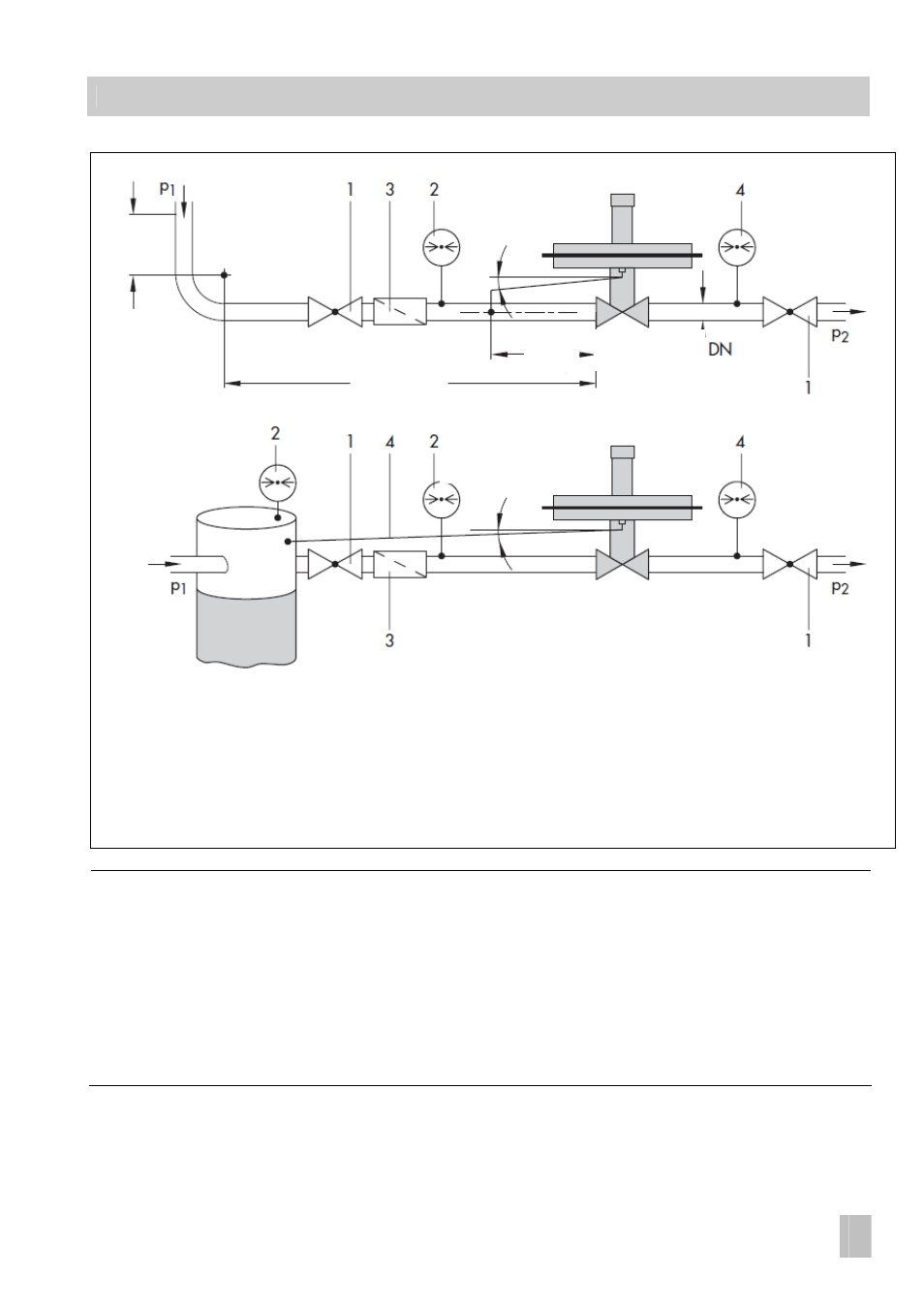

Принцип управления
1. Запорный вентиль
2. Манометр давления
3. Грязеуловитель
4. Импульсная трубка
Рис.2 Стандартный монтаж
ВАЖНО
При проверке давления в установке с уже смонтированным регулятором
допускается условное давление (по корпусу) (см.раздел 7). Однако, очень важно,
чтобы максимально допустимое давление на рабочую мембрану не превышалось.
Если это нельзя обеспечить, предпримите следующие шаги:
Открутите импульсную трубку на приводе и перекройте ее.
Все детали установки должны быть подобраны по величине проверенного
давления.
ЕВ 2522 RU
7
Тип 2406
Тип 2406
≈ 10% уклон к точке
отбора давления
мин.
3 х Ду
мин.
2 х DN
мин.
3 х DN
≈ 10% уклон к точке
отбора давления
мин. 5 х DN
