Монтаж

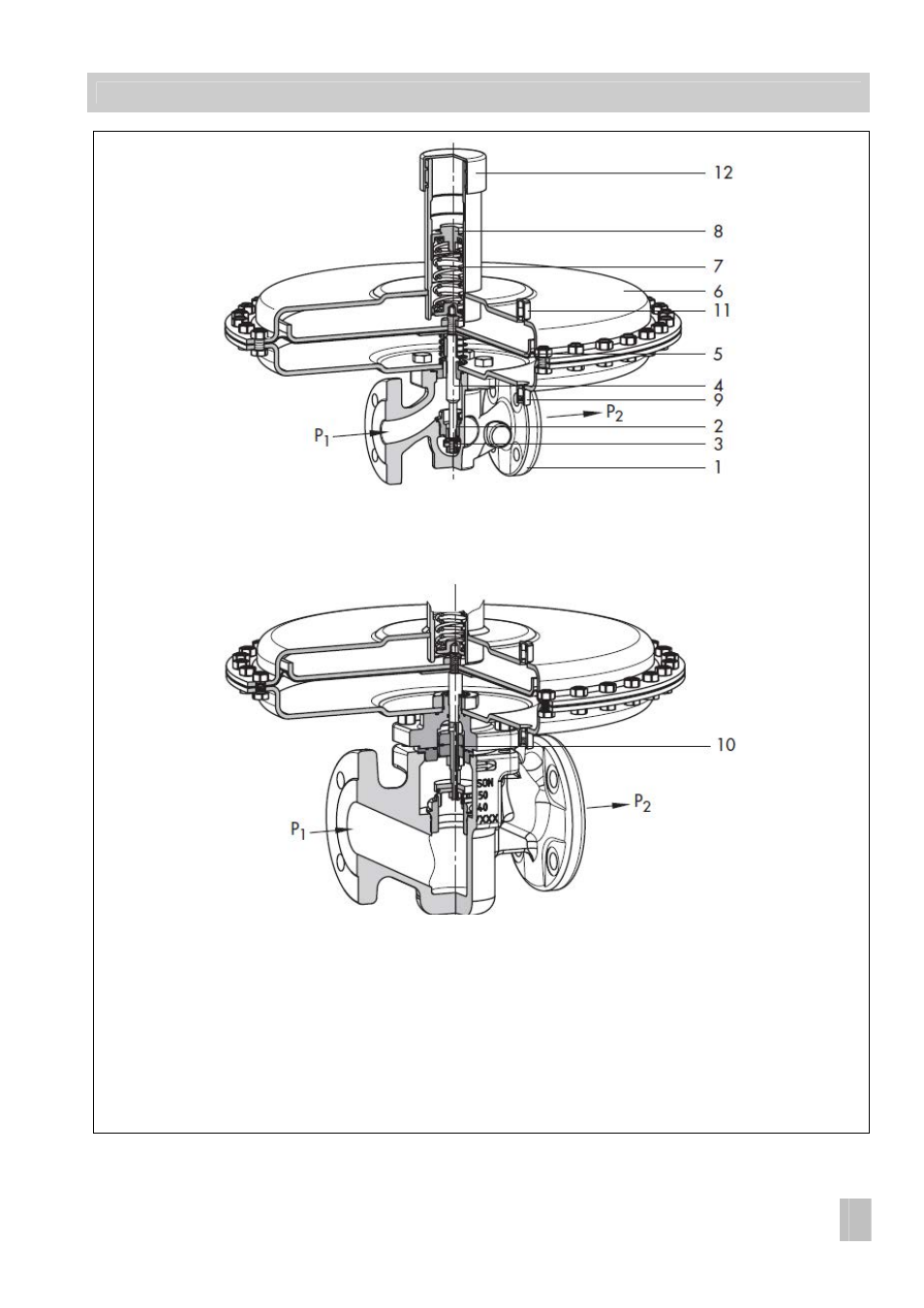

Рис. 1 • Функциональная схема
ЕВ 2522 RU
5
Тип 2406 без компенсации давления
Тип 2406 без компенсации давления
1
Корпус клапана
2
Седло
3
Плунжер
4
Шток плунжера
5
Тарелка мембраны с
рабочей мембраной
6
Корпус привода
7
Пружина(ы)
8
Задатчик (установочный винт SW 27)
9
Присоединение импульсной трубки
( G ¼”
соединение для входного давления Р2)
10
Разгрузочная мембрана
11
Сбросная заглушка или присоединение линии контроля протечки (специсполнение)
12
Заглушка
