Инструкция по эксплуатации Samson 3321 Шаровой клапан
Страница 9

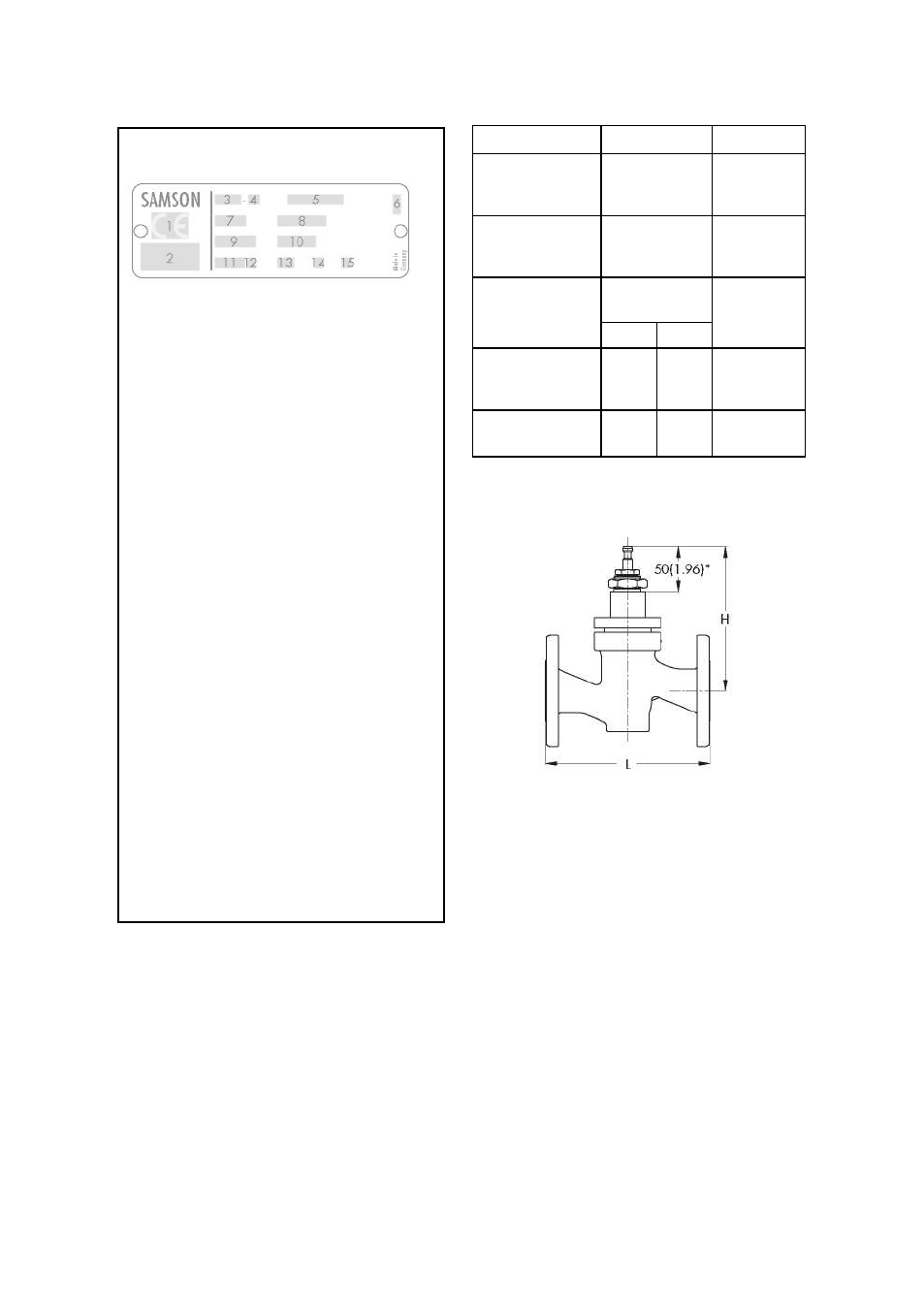

5 Описание типовой таблички
9
EB 8111/8112 RU
1 Отметка CE или "Art. 3, Abs. 3"
(см статью 3,
§3 PED), где необходимо
2 Идентификационный номер
корпуса, тип и категория
жидкости, где необходимо
3 Тип
4 Индекс клапана
5 Материал
6 Год выпуска
7 Размер клапана DIN: DN, ANSI:
Размер
8 Допустимое входное давление
при комнатной температуре
DIN: PN, ANSI, CL
9 Номер заказа с индексом
10 Номер позиции в заказе
11 Коэффициент расхода DIN:
значение KVS, ANSI: значение
CV
12 Характеристика: %
Равнопроцентная, Lin Линейная
DIN: A/Z, ANSI: O/C (откр./закр.)
13 Уплотнение
ME Металл, ST Стеллит, Ni
Никель-plated, PT Мягкое
уплотнение с PTFE, PK
Мягкое уплотнение с PEEK
14 Балансировка по давлению DIN:
D, ANSI: B
15 Делитель потока I или III
DIN ДУ(мм)
L мм
H мм
15
20
25
130
150
160
160
32
40
50
180
200
230
165
L дюйм
Класс
ANSI Размер
(дюйм)
150
300
H дюйм
1/2"
3/4" 1"
7.25
7.25
7.25
7.5
7.62
7.75
6.3
1 1/2" 2"
8.75
10.0
9.25
10.5
6.5
* Клапан ЗАКРЫТ
Рис. 4 ■
Шильдик
6 Размеры и вес
