Инструкция по эксплуатации Samson 3321 Шаровой клапан
Страница 8
7. Вставить пружину (4.1) и
шайбу (4.3) и аккуратно
поместить новое уплотнение
(4.2) по штоку конуса внутрь
места для набивки. Завинтить
втулку сальника (5.2) и
затянуть.
4.2 Конус
При замене конуса, необходимо
также заменить набивку сальника
(4.2) и кольцевое уплотнение (1.2).
Для замены конуса, следуйте тем
же указаниям, что и в разделе 4.1.
Тем не менее, установите новый
конус вместо использованного.
Шток конуса перед установкой
следует смазать смазочным
материалом (№ заказа 8150-0111).
4.3 Седло
1. Открутить гайки (1.1). Снять
верхнюю часть клапана (5) и
фланец (5.1) с корпуса клапана
(1).
2. Открутить седло (2) используя
подходящий седельный ключ.
3. Резьбу и уплотнительный конус
нового седла смазать
смазочным материалом (№
заказа 8150-0119) и закрутить.
4. Установить верхнюю часть
клапана и фланец на корпус
клапана и затянуть гайки (1.1).
Обратите внимание на моменты
затяжки!
4.1 Пружина
4.2 Набивка
сальника
4.3 Шайба
5
Верхняя
часть клапана
5.2 Втулка
сальника

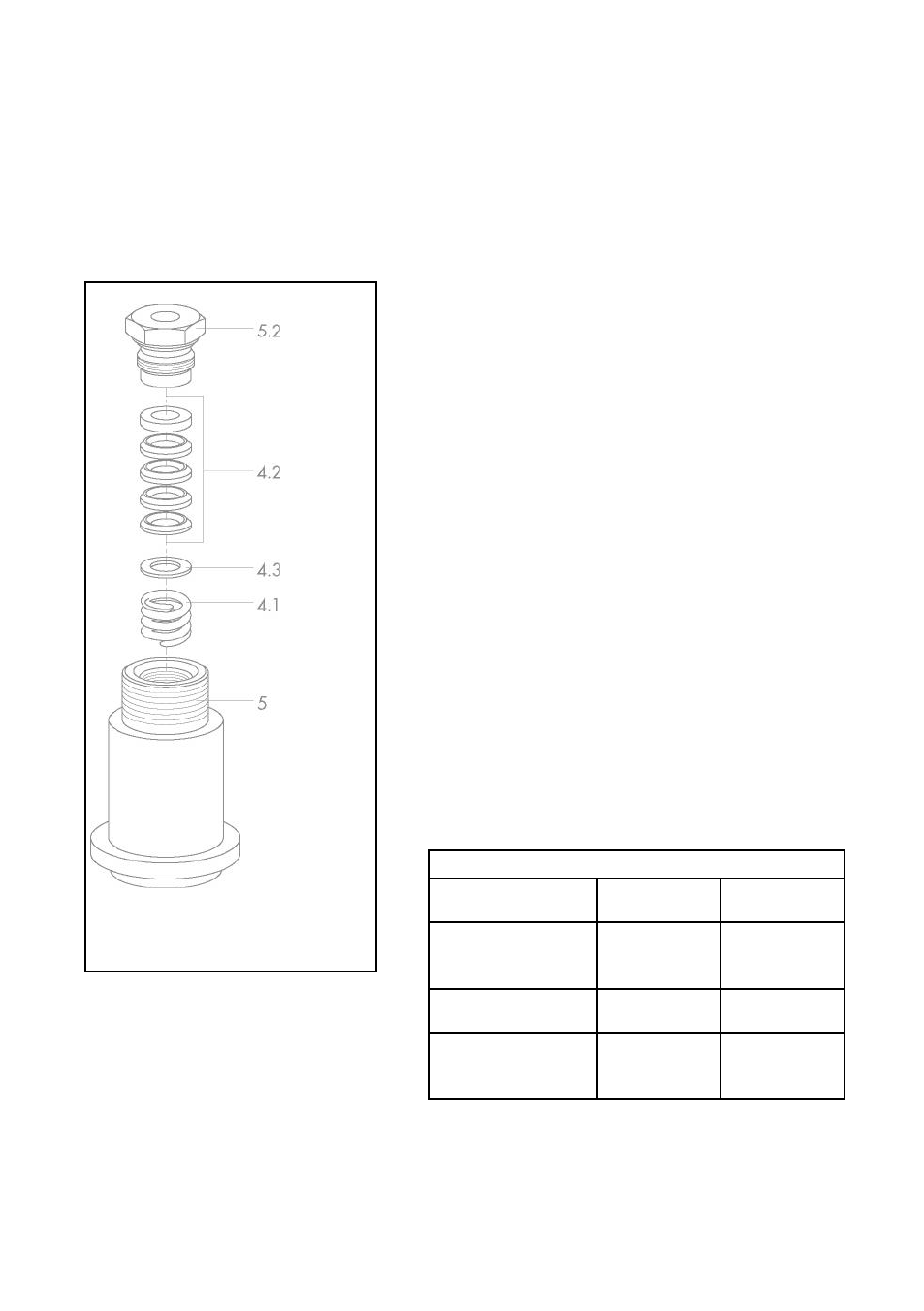

Рис. 3 ■ Детали набивки сальника
Впадины / седельные ключи / моменты затяжки
ДУ (размер)
15...25 (1/2...1")
32...50 (1 1/2...2")
Впадина / седельный
ключ № заказа
9932-3330
1280-3009
Резьба седла в мм
Момент затяжки ±10 %
M32x1.5 170Нм
M58x1.5 500 Нм
Гайки корпуса (1.1)
Моменты затяжки + 10%
M10 10Нм
M1 2 30 Нм
8
EB 8111/8112 RU
