3.Техническое обслуживание
3.1 Разблокирование
регулятора напора
Для
разблокирования
установить
поставляемый в комплекте рычаг согласно
рис. 6 и потянуть его вверх до «западания»
пружинного аккумулятора энергии. Боковые
штифты (1) при этом направлены вниз.
Для
разблокирования
прибора,
сработавшего вследствие неисправности,
сначала необходимо устранить причину
этой неисправности и только потом прибор
можно привести в рабочее состояние
указанным выше способом.
3.2 Установка граничного
давления
Установите
необходимое
граничное
значение
давления
на
черном
синтетическом кольце задатчика согласно
цифровой шкале от 0 до 4 (рис. 5)
(диапазон граничных значений 1…10бар).
Вращение
влево
повышает
значение
граничного давления, а вращение вправо
понижает его. Один полный оборот
приблизительно соответствует изменению
давления на 0,4 бар.
4. Конструкция предохранитель-
ного регулятора напора (SDE)
Предохранительный
регулятор
напора
характеризуется повышенной надежностью
(DIN
3440).
При
достижении
установленного
предельного
давления,
разрушении соединительной трубки и при
нарушении
уплотнения
в
системе
измерения давления, регулирующий клапан
немедленно закрывается и блокируется
пружинным аккумулятором.
4.1 Разблокирование предохра-
нительного регулятора напора
Для
разблокирования
прибора
предварительно следует установить более
высокое значение граничного давления на
задатчике
(при
помощи
черного
синтетического кольца), а на подключение
соединительной трубки подать давление не
менее 1 бар. После этого установить
поставляемый в комплекте рычаг согласно
рис. 6 и потянуть его вверх до «западания»
пружинного аккумулятора энергии, боковые
штифты (1) при этом установятся вниз.

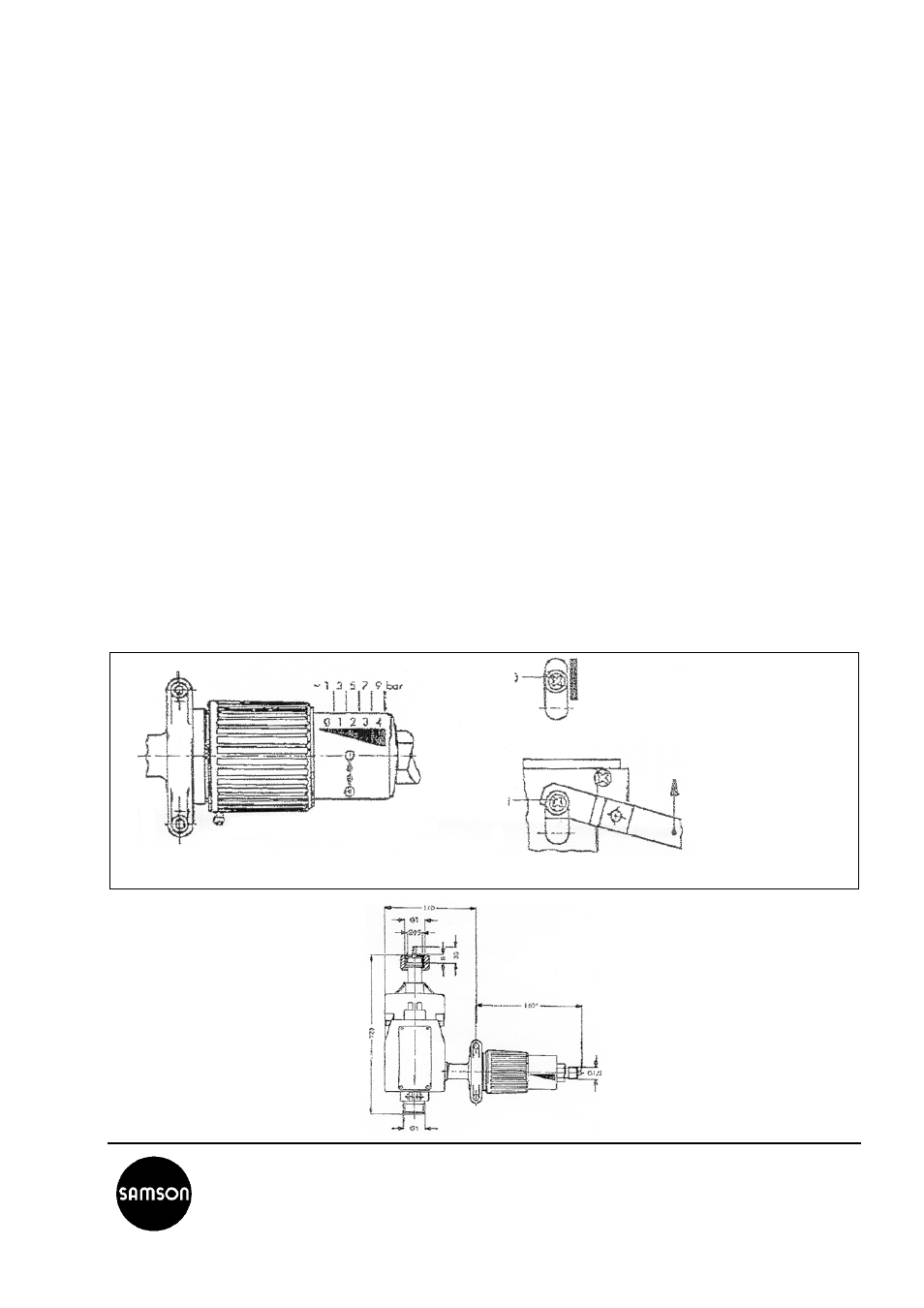

Рис.5 • Установка граничного давления
Рис.6 • Разблокирование предохранительного
регулятора напора
заблокировано
разблокировать
Рычаг,
зак.№ 1490-7399
