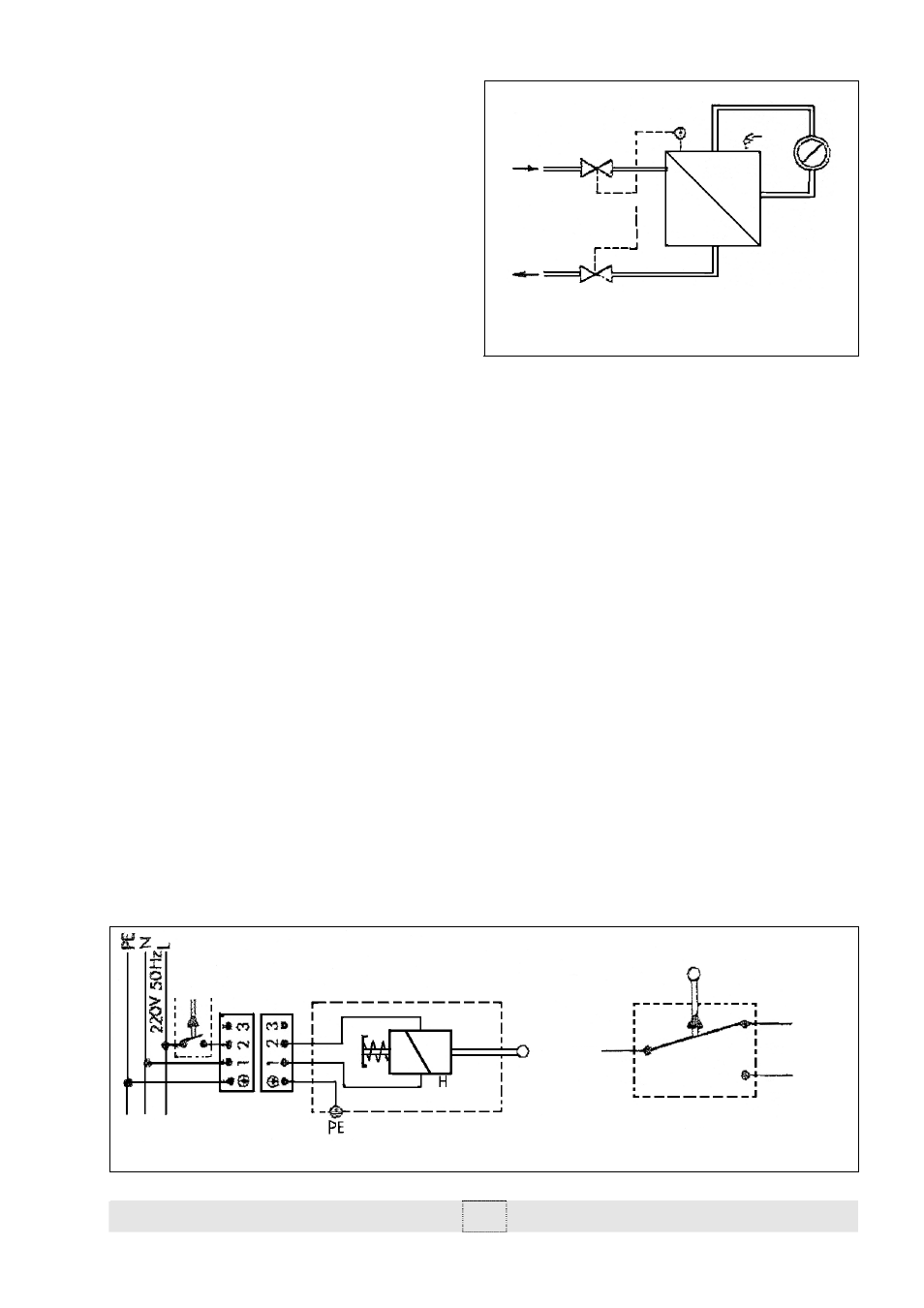

Рис.2 • Отопительная система с ограничителем
давления, например, регулирующим клапаном в
первичной линии прямого тока.
2. Монтаж
Ограничитель напора устанавливается в
трубопроводе всегда в комбинации с
регулирующим клапаном и работает как
ограничитель
давления. Ограничитель
давления и регулирующий клапан
поставляются по отдельности и
соединяются вместе до или после монтажа
клапана в трубопроводе.
Пружинный
аккумулятор энергии при
поставке находится в свободном состоянии
(прибор заблокирован). Для установки на
присоединительной
стороне клапана
прибор следует к ней прижать, чтобы
накидная гайка смогла захватить резьбу.
После привинчивания прибор следует
разблокировать, см. раздел 3.1.
2.1 Положение при монтаже
Регулирующий клапан следует монтировать
в первичном трубопроводе прямого или
обратного тока таким образом, чтобы
ограничитель напора был обращен вниз.
Направление
потока среды должно
совпадать со стрелкой на корпусе клапана.
Следует учитывать, что не допускается
превышения
допустимой окружающей
температуры свыше 80°C (при
электрическом размыкании – не более
60°C)
2.2 Соединительная трубка
Для восприятия давления во вторичном
контуре
следует предусмотреть
соединительный штуцер G3/8, как показано
на рис. 2.
Прокладывать
соединительную трубку
следует так, чтобы исключить появление
на
ней возможных механических
повреждений. В завершение
привинчиваются резьбовые соединения на
ограничителе напора и грязеуловителе.
2.3 Дополнительное электриче-
ское оснащение
По запросу на корпусе прибора могут
устанавливаться
дополнительные
электрические устройства: электрическое
размыкающее
устройство и/или
электрический сигнализатор.
2.3.1 Элекрическое размыкаю-
щее устройство
(рис.3)
Приводной электромагнит размыкающего
устройства
включен в управляющую
предохранительную электрическую цепь и в
нормальном рабочем состоянии через него
проходит ток. В момент прерывания этой
цепи магнит отсоединяется и через
рычажный
механизм освобождает
пружинный аккумулятор, который закрывает
клапан.
2.3.2 Электрический сигнализа-
тор
(рис. 4)
Сигнализатор имеет микровыключатель
(макс. нагрузка 10А; 125, 250 В), который
вырабатывает электрический сигнал, если
превышено граничное давление.
Рис.3 • Схема электрического расцепления с электромагнитом (Н) Рис.4 • Схема сигнализатора
коричневый
разблокировано
черный
синий
заблокировано
Переключатель
ЕВ 2519 2 Ограничитель давления с регулятором напора
