9

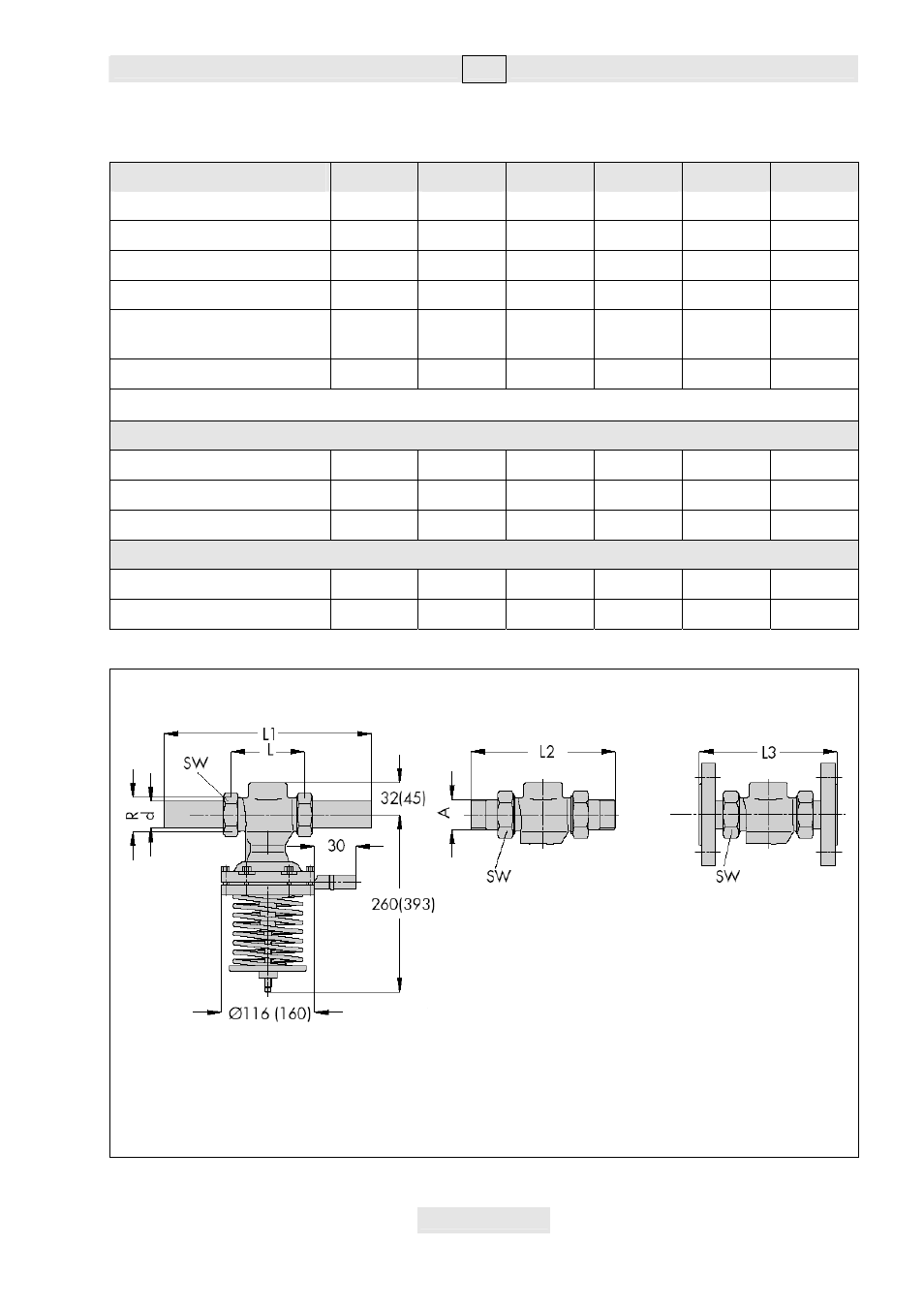

Размеры в мм и вес
6.Размеры в мм и вес
Условный диаметр ДУ
15
20
25
32
40
50
Диаметр трубы Ø d
21,3
26,8
33,7
42
48
60
R
G ¾
G 1
G 1¼
G 1 ¾
G 2
G 2 ½
Размер ключа
SW
30 36 46 59 65 82
Длина
L
65 70 75 100 110 130
L1 под сварное
соединение
210 234 244 268 294 330
Вес ≈ кг
2,0 2,1 2,2 8,5 9,0 9,5
Специальные исполнения
С резьбовым соединением (внешняя резьба)
Длина
L2
129 144 159 180 196 228
Внешняя резьба А
G ½
G ¾
G1
G1 ¼
G 1½
G2
Вес ≈ кг
2,0 2,1 2,2 8,5 9,0 9,5
С фланцами Pу 16/25
Длина
L3
130 150 160 180 200 230
Вес ≈ кг
3,5 4,1 4,7 11,7 13 14,5
значения в скобках для Ду32…50
исполнение
с патрубками
под приварку
исполнение
с резьбовыми
соединениями
исполнение
с фланцами
EB 2623-1 RU
