5 Конструкция и принцип действия

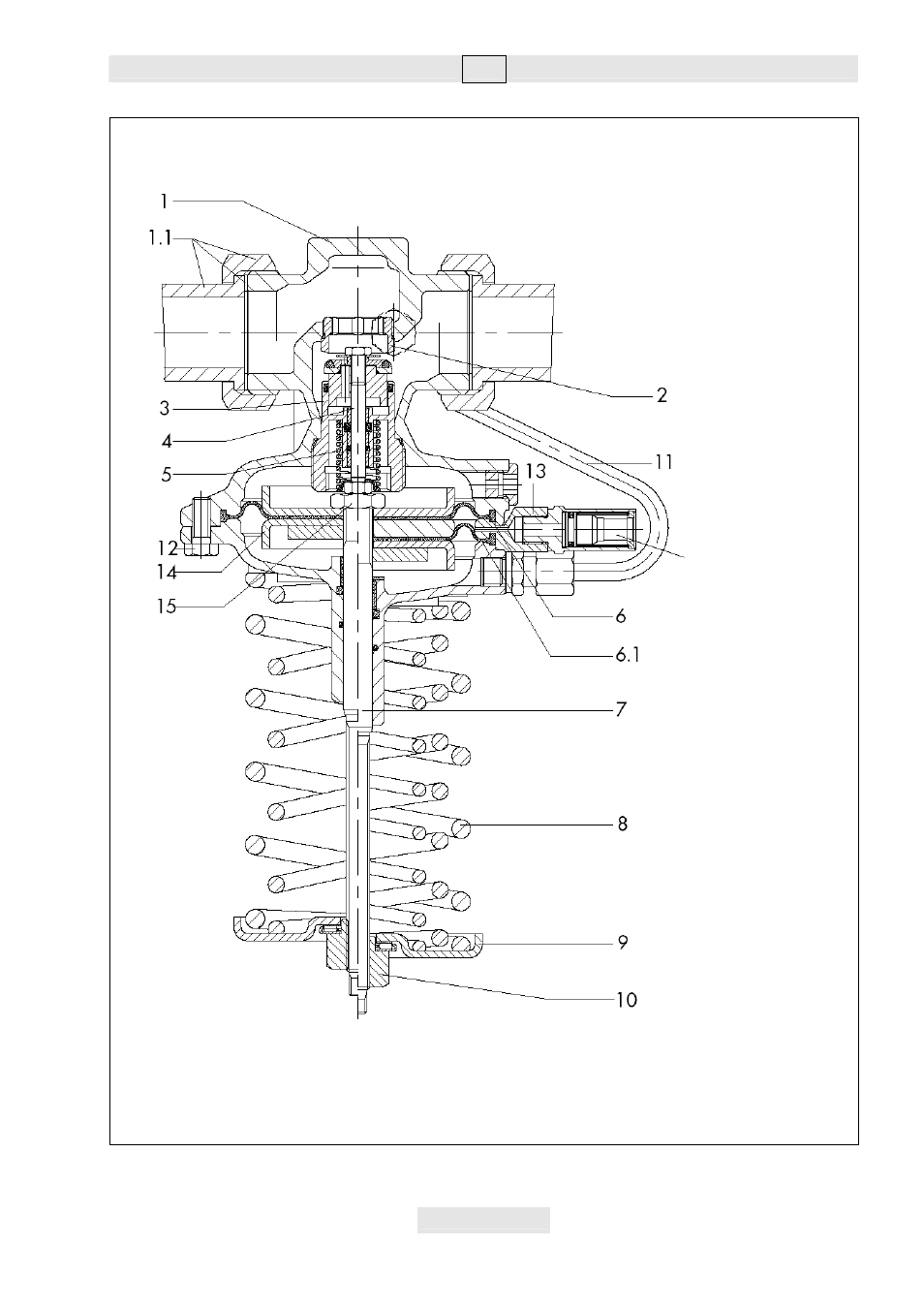

Рис. 2 • Клапан в сечении
показано со
смещением
индикатор
разрушения
мембраны ≈ 1,5 бар
1. Корпус клапана
1.1 Накидная гайка
2. Седло
3. Конус
4. Шток конуса
5. Пружина конуса
6. Рабочая мембрана
6.1 Вторая рабочая
мембрана
7. Шток привода
8. Пакет пружин
9. Тарелка пружин
10. Задатчик
11. Управляющая
проводка
12. Винт
13. Промежуточное
ольцо к
14. Тарелка мембраны
15. Гайка
