EB 2178 RU

3

Устройство и принцип действия

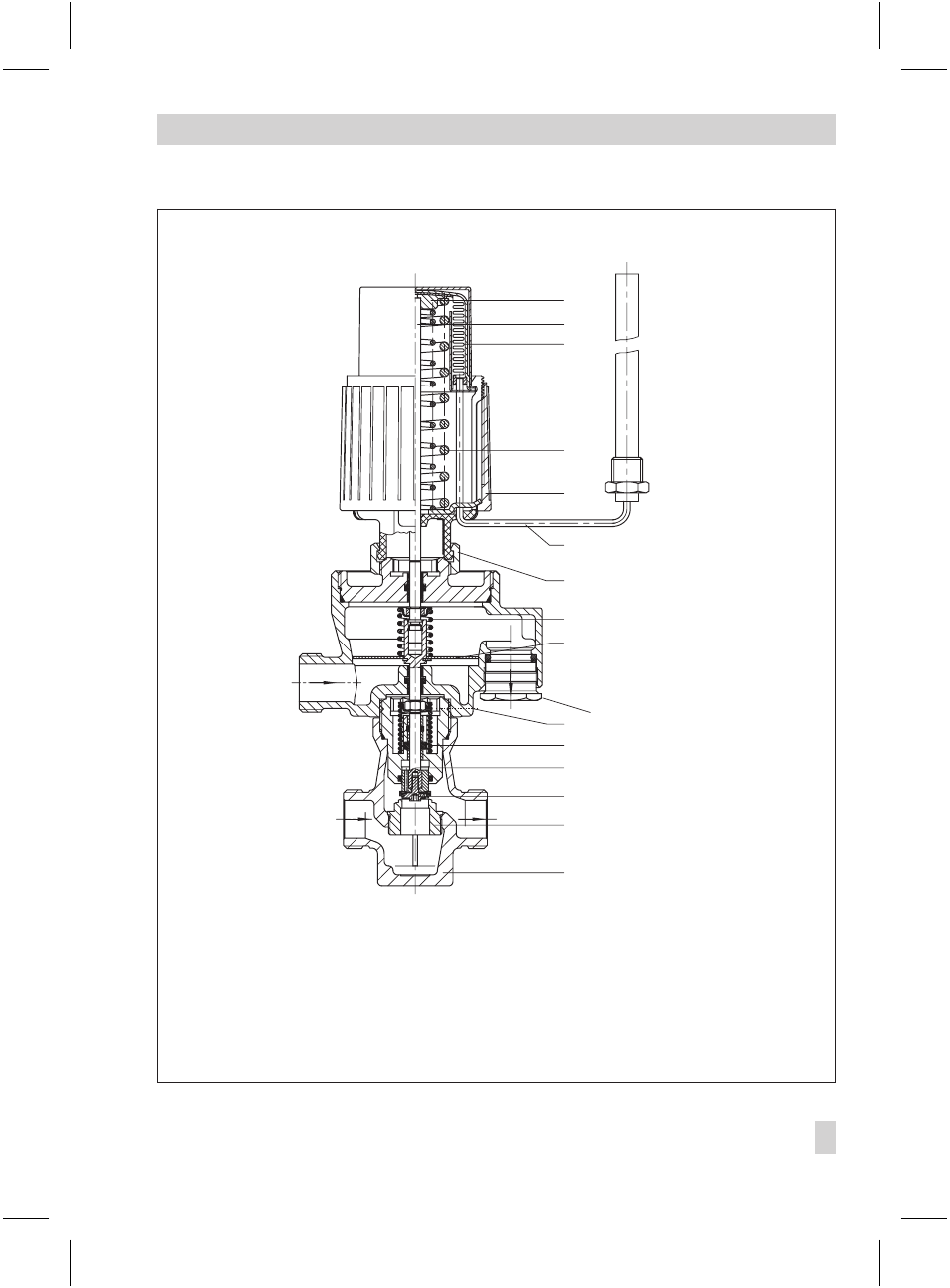

Рис. 2 Ч Чертеж в разрезе (на изображении – Ду 15–25)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

p

1

p

2

15

Регулирующий

термостат

типа 2430 К

Гидравлический

блок управления

типа 2438 К

Подвод

холодной

воды

Регулирующий

клапан

типа 2432 К

Штуцер подключения холодной воды

к теплообменнику – изображен со

смещением в плоскость сечения

Момент затяжки 15

+3

Нм

Момент затяжки 20 Нм

1

Корпус клапана

2

Седло

3

Конус

4

Шток конуса клапана

5

Пружина клапана

6

Ротаметр

7

Пружина

8

Каппиляр

9

Задатчик

10 Пружина задатчика

11 Сильфон

12 Штифт рабочего органа

13 Рабочий орган

14 Накидная гайка

15 Крепежные болты
