2.2 Датчик температуры
Датчик устанавливать без защитного ко-
жуха! Для эффективного использования
быстродействия
дилатометрического
датчика, он должен быть установлен в
оптимальной точке.
В случае пластинчатых теплообмен-
ников такой точкой явлется место непо-
средственно на выходе теплой воды из
теплообменника.
Опора для датчика должна быть преду-
смотрена таким образом, чтобы он гори-
зонтально вдавался внутрь канала для
теплой воды. Метка на конце термо-
датчика должна быть обращена вверх
(см. рис. 3, вид А).
Между кончиком термодатчика и задней
стенкой корпуса должен быть обеспечен
зазор приблизительно 5 мм. После вы-
равнивание термодатчик закрепить его
зажимным винтом М5.
EB 2178 RU
5
Установка

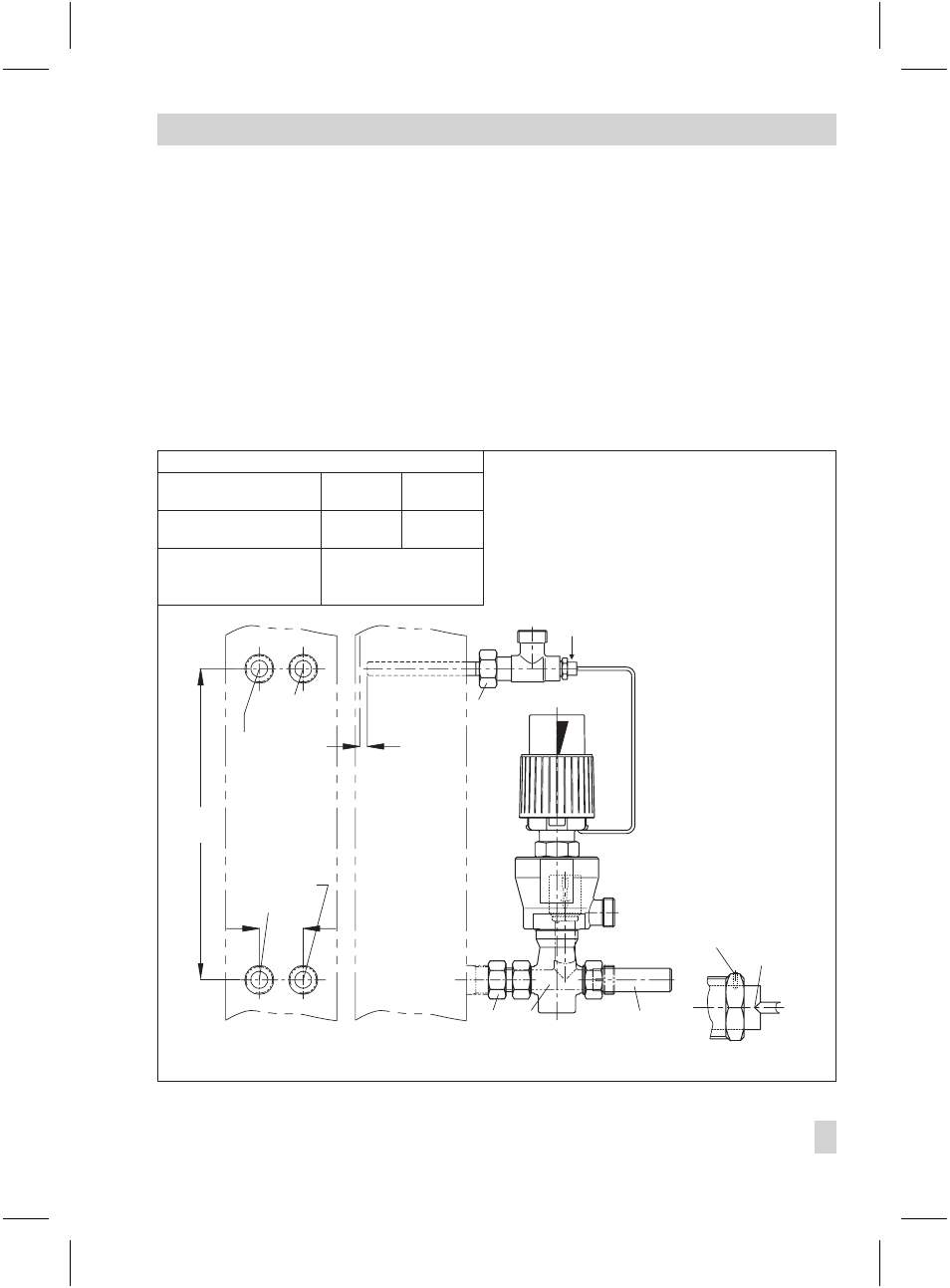

Рис. 3 Ч Схема подключения вместе со вспомогательными устройствами
Вспомогательные устройства
1 Фитинг с гнездом для чувствительного элемента
2 Штуцер для подключения теплообменника к
гидравлическому блоку управления
3 Каппиляр между регулирующим клапаном и
теплообменником
4 Приварные штуцера
Присоединительные размеры
Присоединение
теплообменника
G 3/4
G 1
Расстояние а
40 до 45
48 до 52
79 до 73
Присоединительный
патрубок (2)
С циркуляционным
трубопроводом/без
циркул. трубопровода
H
5
3
2
4
1
a
Вид А
Теплообменник
Теплая вода
Греющая
вода,
подающая
линия
Винт М5
Вид А
Метка
Холод-
ная
вода
Греющая
вода,
обратная
линия
