EB 2626-1 4 Монтаж
2. Монтаж
2.1 Положение при монтаже
При
монтаже допускается любое
положение клапана, однако, поток
среды
должен совпадать с
направлением стрелки на его корпусе.
Важно!
Трубопровод
перед монтажом
регулятора необходимо тщательно
промыть, для того чтобы твердые
частицы, сварная окалина и прочие
загрязнения
не нарушали
качественной работы прибора, но,
прежде всего, надежного затвора.
Перед
редукционным клапаном
обязательно ставится
грязеуловитель (SAMSON Typ 1 NI с
размером ячейки 0,25 мм).
2.2 Грязеуловитель
Грязеуловитель
необходимо
устанавливать перед редукционным
клапаном.
Монтаж
грязеуловителя следует
проводить так, чтобы поток среды
совпадал со стрелкой на корпусе
прибора. При горизонтальном монтаже
сетка грязеуловителя должна висеть
внизу, а при вертикальном монтаже
должна быть направлена вверх.
Следует предусмотреть достаточно
места для демонтажа сетки.
2.3 Запорный вентиль и манометр
Рекомендуется перед грязеуловителем
и
позади редукционного клапана
устанавливать ручные запорные
вентили, чтобы иметь возможность
проводить
чистку грязеуловителя,
другие работы по техобслуживанию,
либо отключать регулятор на время
длительных производственных пауз.
Для
контроля действующих в
технологической установке давлений,
на
входе и позади регулятора
устанавливаются манометры.
1. Запорный вентиль
2. Манометр давления на входе
3. Грязеуловитель
4. Редукционный клапан
5. Манометр сниженного давления

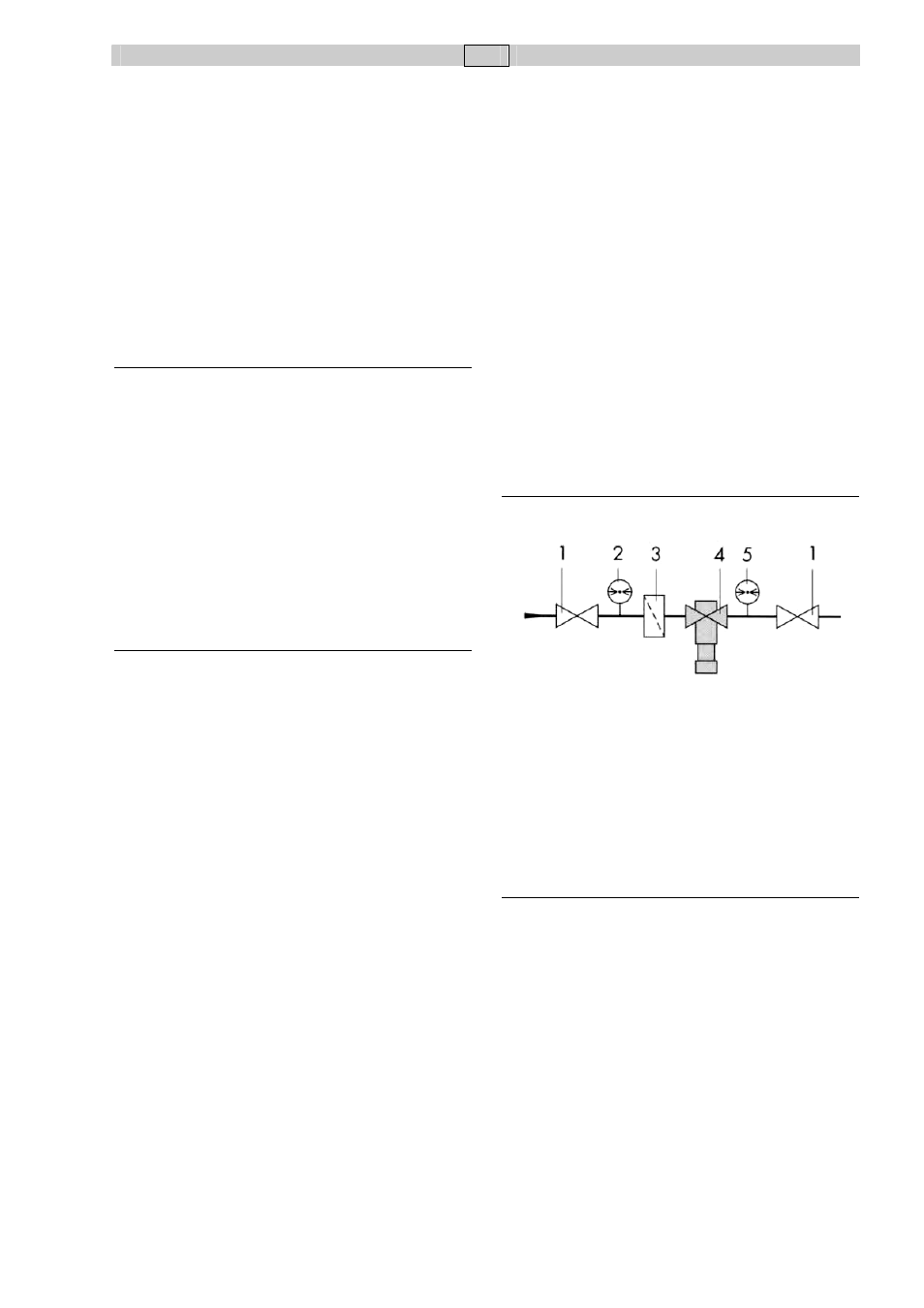

Рис. 3 • Монтажная схема
