EB 2626-1 3 Конструкция и принцип действия
1. Корпус клапана
1.1 Уплотнение корпуса
1.2 Уплотнительная прокладка
2. Конус
2.1 Шар (сфера)
3. Седло
4. Канал управляющего давления
5. Регулирующий сильфон
6. Компенсирующий сильфон
7. Рабочая (установочная) пружина
8. Задатчик
10. Винты
11. Заглушка
12. Сетка

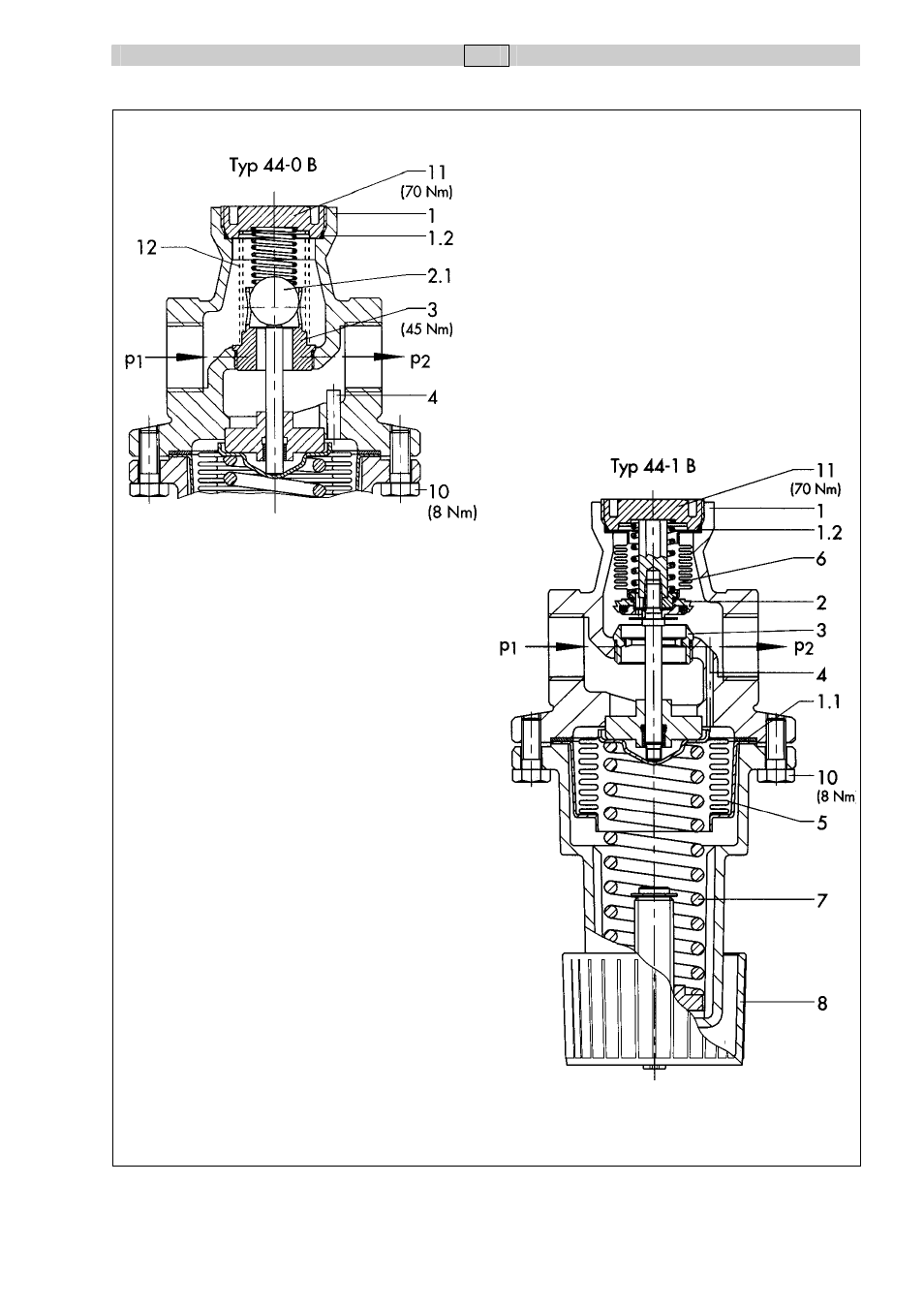

Рис. 2 • Сечения
