Монтаж
2. Монтаж
Готовый к монтажу регулятор давления с
импульсными
трубками следует
монтировать в горизонтальном участке
трубопровода. При монтаже Редукторов в
конструкции с сильфоном диаметром до
250 мм сильфон должен устанавливаться
в вертикальном положении. При монтаже
регуляторов диаметром 300 и 400 мм
мембрана должна быть установлена
сверху. Убедитесь, что стрелка на корпусе
Редуктора совпадает с направлением
движения среды в трубопроводе.
При выборе места установки обращайте
внимание на то, чтобы Редуктор был
расположен в легкодоступном месте даже
по
окончании монтажа всей
технологической установки. Затяните
резьбовые соединения на импульсной
трубке.
Важно!
Регулятор должен быть смонтирован на
трубопроводе
без механических
напряжений. При необходимости
трубопровод по обе стороны Редуктора
клапана вблизи соединительных фланцев
снабжается опорами. Не устанавливать
опоры под Редуктор и импульсные
трубки. Трубопровод перед монтажом
регулятора
необходимо тщательно
промыть, для того чтобы твердые
частицы, сварная окалина и прочая грязь
не
нарушали безупречного
функционирования регулятора, но,
прежде всего, не ухудшали надежного
затвора.
Перед клапаном обязательно
ставится грязеуловитель (SAMSON
Tип 2).
При высоких температурах рабочей
среды не допускается изолировать
вспомогательный
управляющий
клапан.
2.1 Грязеуловитель
Грязеуловитель устанавливается перед
Редуктором.
Направление потока
должно совпадать с направлением
стрелки на корпусе грязеуловителя.
Необходимо предусмотреть достаточно
места
для удобного снятия
фильтрующего элемента.
2.2 Запорные вентили и манометры
Рекомендуется перед грязеуловителем
и после регулятора давления ставить
ручные
запорные вентили для
проведения очистных и
профилактических работ, а также для
отключения указанных регуляторов при
длительных
остановках
производственного процесса.
Для контроля действующих в установке
давлений перед регулятором и после
него устанавливаются манометры.

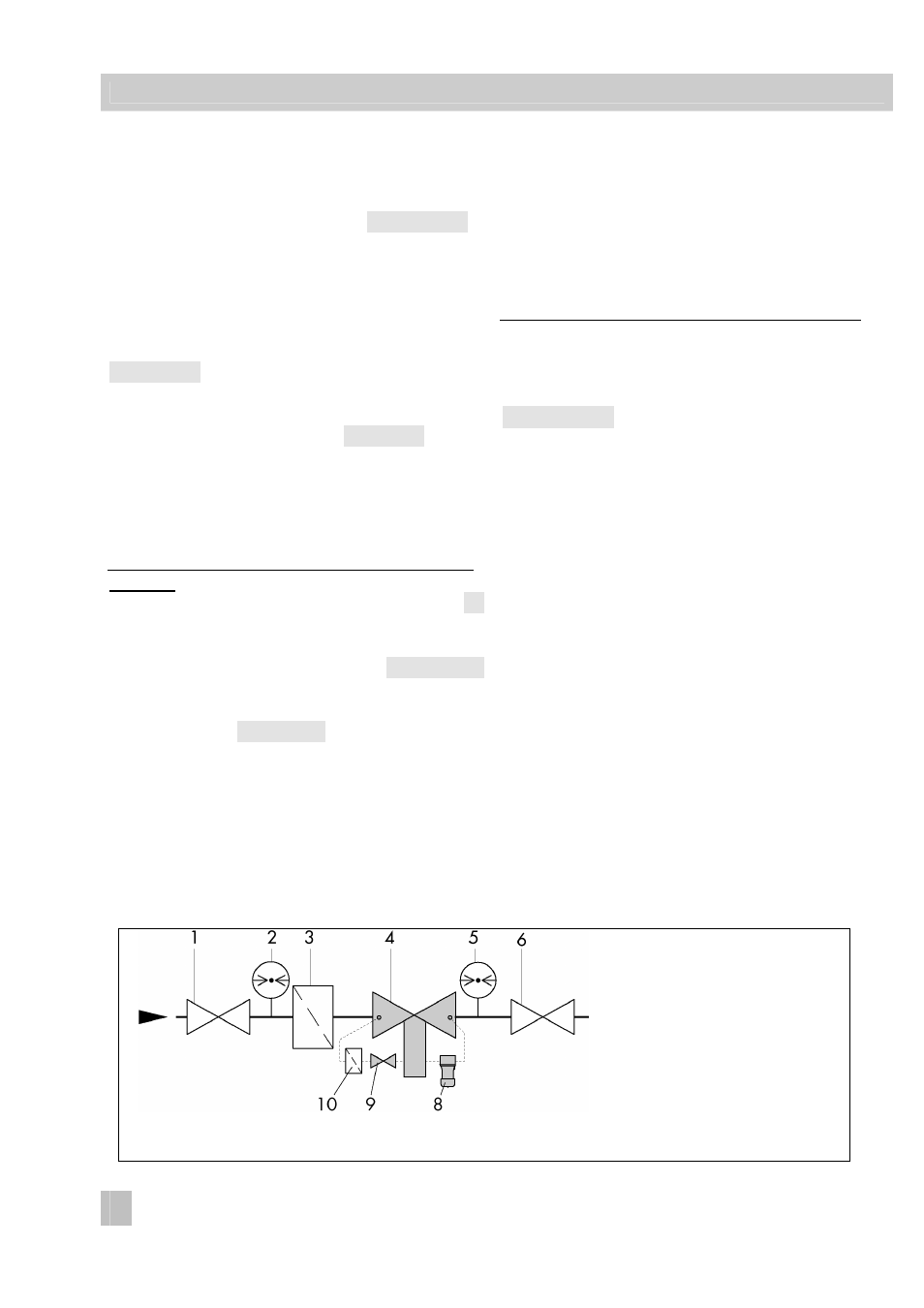

Рис.3 Пример монтажа
1. запорный вентиль
2. манометр входного давления
(перед грязеуловителем)
3. грязеуловитель
4. редукционный клапан
5. манометр давления (после
клапана)
6. запорный вентиль
8. пилотный клапан
9. игольчатый дроссельный
клапан или фиксированный
дроссель
10.грязеуловитель
