Samson 2333 Клапан редуцирования давления - Инструкция (Страница 5)

Ду 125…250
1 –корпус клапана
2 – седло
3 – плунжер
4 – шток плунжера
5 – рабочий сильфон
6 – мембрана
7 – пружины настройки
8 – пилотный клапан
8.1 - задатчик давления
9 – игольчатый дроссельный клапан
(для Ду 400, по запросу для Ду
125…300)
10 – грязеуловитель
11 – тройник с фиксированным
дросселем
Ду 300 и 400

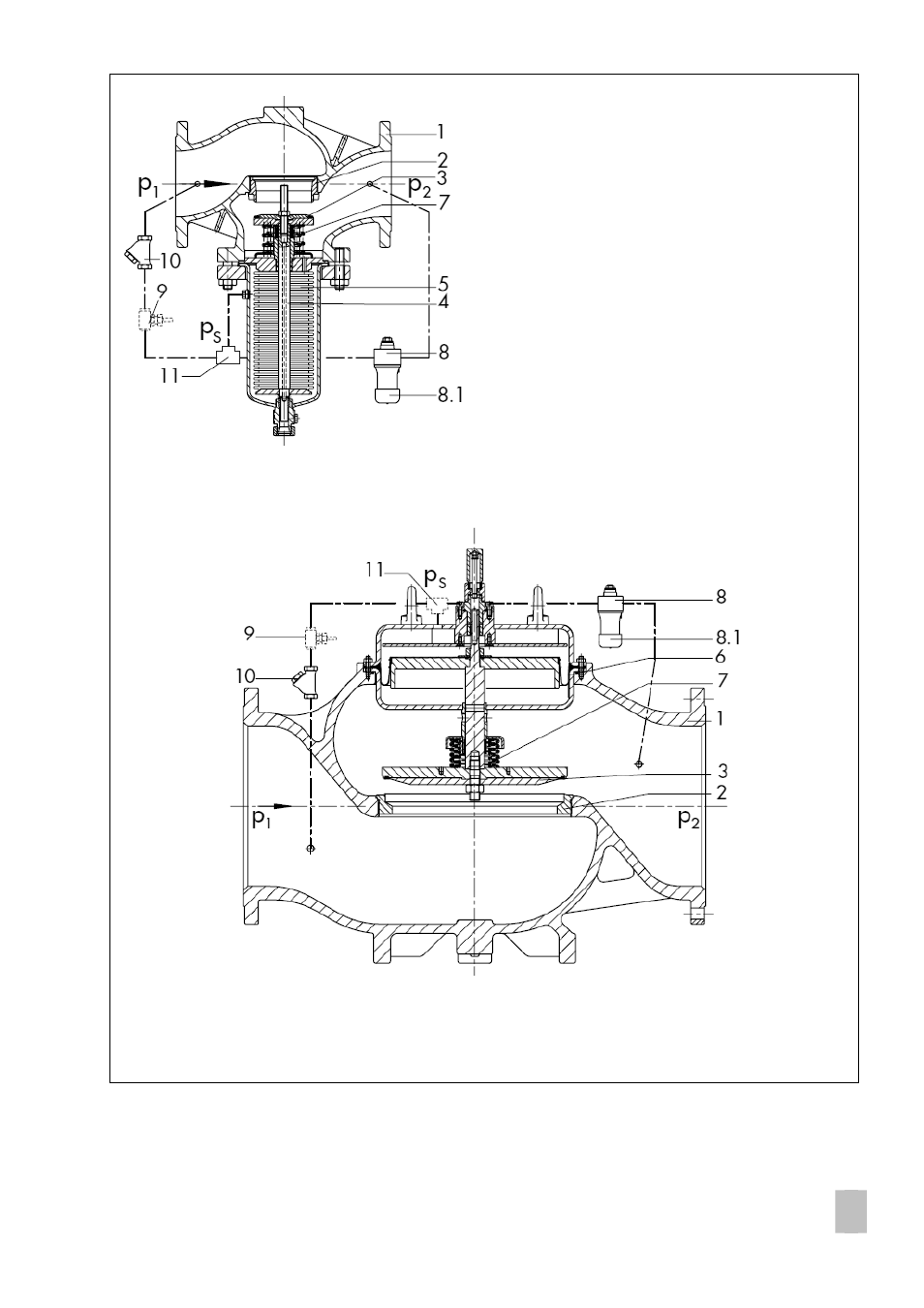

Рис. 2 • Клапан в сечении
ЕВ 2552-1 RU
