Конструкция и принцип действия
Положение безопасности
В зависимости от расположения пружин
в приводе, сверху или снизу, могут
обеспечиваться следующие положения
безопасности:
-
«шток под действием пружин
выдвигается».
При сбросе
давления с привода установленные
в нем пружины закрывают клапан.
-
«шток под действием пружин
втягивается».
При сбросе
давления с привода установленные
в нем пружины открывают клапан.

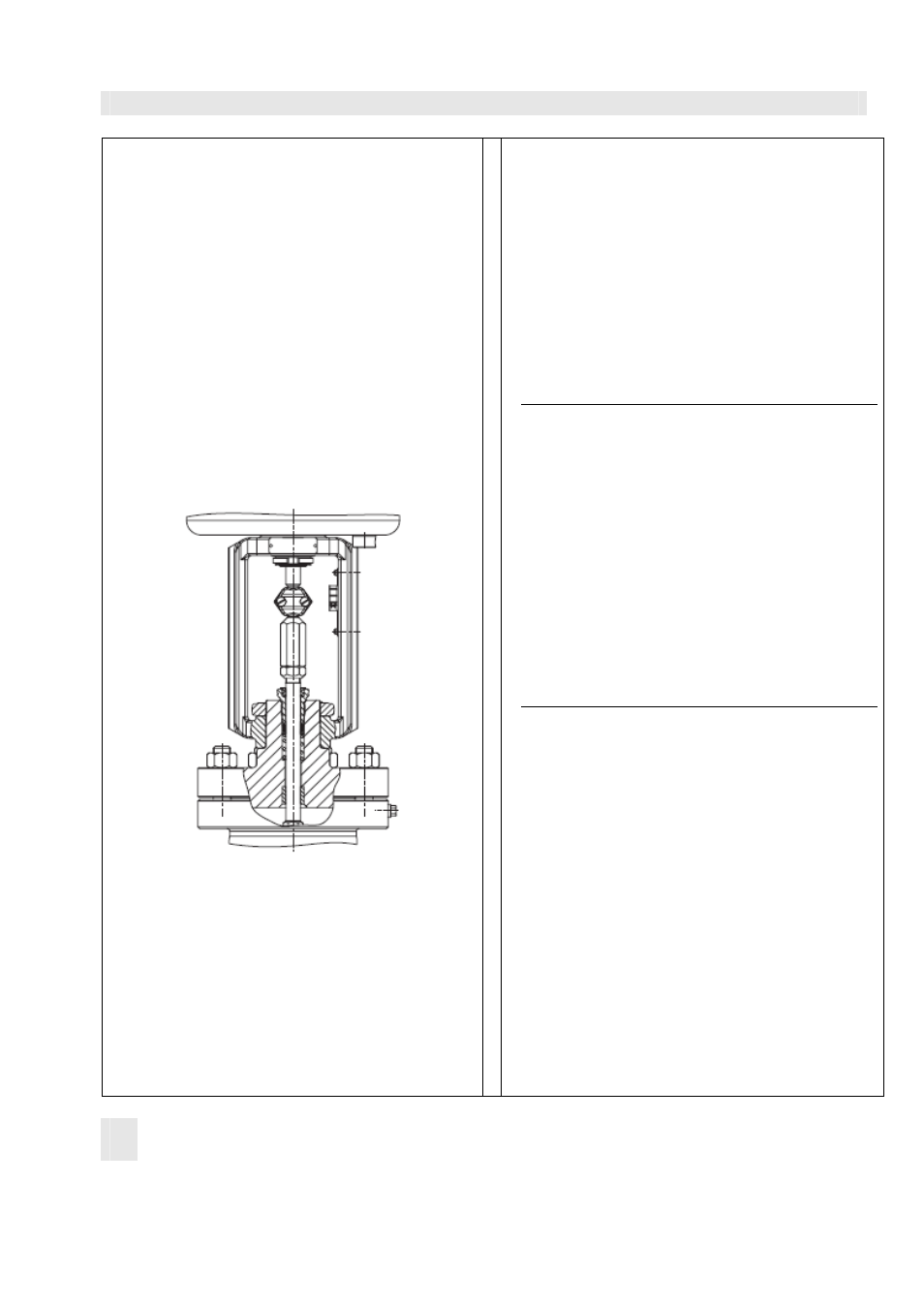

Рис.5 Верхняя часть клапана с рамой
(PN 100 / Класс 600)
2.Сборка клапана с приводом и
настройка
Если клапан и привод еще не были
смонтированы
на предприятии-
изготовителе, либо если
первоначально установленный привод
необходимо заменить приводом иной
конструкции или размера выполните
следующие операции:
Демонтаж привода
Примечание:
При демонтаже привода с положением
безопасности «шток выдвигается»,
особенно
конструкций с
предварительно напряженными
пружинами, сначала на штуцер
управляющего давления следует
подать давление несколько
превышающее значение нижнего
рабочего диапазона (см.типовой
шильдик
на приводе) перед
выкручиванием кольцевой гайки (А.9).
 Удалить скобы соединительной
муфты (А.51) между штоком
привода и удлинителем штока и
снять кольцевую гайку (А.9).
 Снять привод (А.1) с клапана.
Монтаж привода
1. Отпустить на клапане контргайку
(10) и соединительную гайку (9).
Накрепко прижать плунжер (5)
штоком седлу, а затем вращать по
направлению вниз контргайку и
соединительную гайку.
2. Удалить на приводе (А.1) скобы
соединительной муфты (А.51) и
кольцевую гайку (А.9).
