Техническое обслуживание
5.1 Замена набивки сальника, седла
и плунжера
Демонтаж привода
При всех работах на корпусе клапана
сначала
всегда следует
демонтировать привод.
Примечание:
При
демонтаже привода с
положением безопасности «шток
выдвигается»,
особенно
конструкций с предварительно
напряженными пружинами,
предварительно на штуцер
управляющего давления следует
подать такое давление, которое
будет
несколько превышать
значение нижнего рабочего
диапазона (см.типовой шильдик на
приводе)
перед выкручиванием
кольцевой гайки (А.9).
1. Удалить скобы соединительной
муфты (А.51) между штоком
привода и удлинителем штока и
снять кольцевую гайку (А.9).
2. Снять привод с клапана.
Набивка сальника (Рис.4)
1. Отвинтить соединительную гайку (9)
и контргайку (10).
2. Отпустить резьбовую втулку (58),
чтобы снять механическое
напряжение в набивке сальника
(15).
3. Удалить гайки (33) на верхней части
клапана, а затем вынуть наверх
верхнюю часть клапана с фланца
низкотемпературного
удлинения
(1.2).
4. Отвинтить резьбовую втулку (8) и с
помощью подходящего инструмента
снять сальниковую набивку (15),
уплотнительные кольца (16),
шайбу (12) и пружину (11).
Поврежденные детали заменить
новыми.
Тщательно очистить
пространство набивки сальника.
Плунжер:
1. Вывинтить удлинитель штока (71).
2. С помощью торцевого гаечного
ключа SAMSON вывинтить гайку
сильфона (41), а затем вытащить
из низкотемпературного удлинения
верхней
части клапана (1.2)
сильфонный шток с металлической
сильфонной
частью (37),
направляющую втулку (24) и
плунжер (5).
3. Плотно зажать с помощью
специального инструмента
сильфонный шток (37).
4. Открутить плунжер от сильфонного
штока.
5. Ослабить гайку (35). Отвинтить
направляющую втулку (24).
Выкрутить вторую гайку и снять
направляющую втулку, если речь
идет о больших диаметрах.

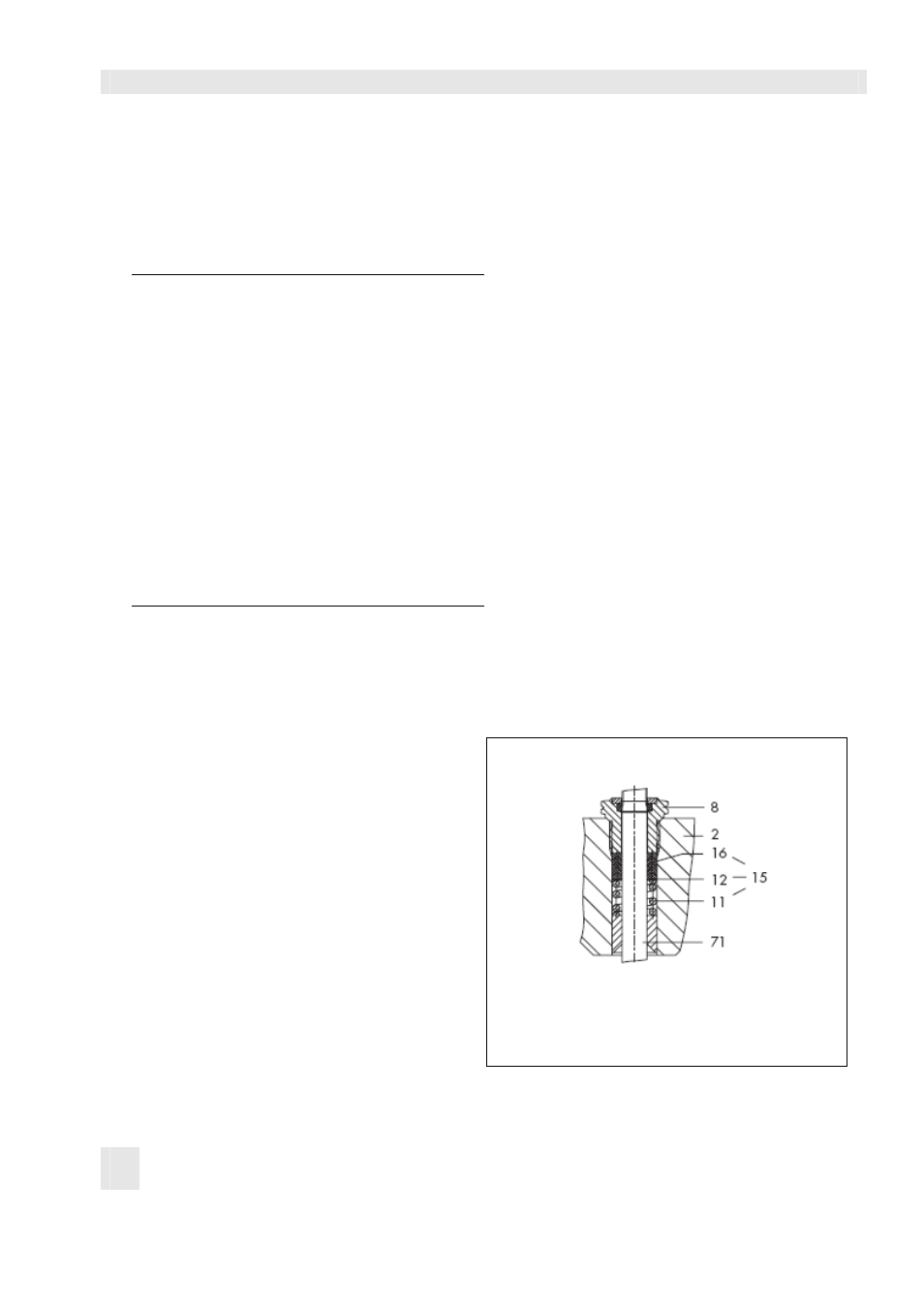

Рис. 6 • Конструкция сальника
10
