Конструкция и принцип действия
1. Конструкция и принцип
действия
Криогенный клапан тип 3248 может
комбинироваться с пневматическими
приводами тип 3271 или тип 3277,
приспособленными для встроенного
монтажа позиционеров.
Корпус клапана, выполненный в угловом
или проходном варианте, предназначен
для приварки в вакуумно-изолированных
трубопроводах,
либо
монтажа
в
установках типа Холодный Блок.
Криогенное
удлинение
состоит
из
металлического сильфона, проходящего
непосредственно через корпус клапана,
и
изолирующей
части
сверху
сильфонной конструкции.
Благодаря контрольному подключению
(42)
можно
проверять
плотность
сильфонной изоляции.
Клапан пропускает среду в направлении,
указанном
стрелкой.
Перестановка
плунжера (5) осуществляется
посредством изменения управляющего
давления, поступающего на мембрану
пневматического привода.
Удлинитель штока плунжера состоит из
штока (71) и сильфоном штока (37).
Удлинение
штока
соединяется
со
штоком привода (А.7) с помощью муфты
(А.51).
Изоляция
штока
плунжера
обеспечивается
металлическим
сильфоном и дополнительным сальником
(15), представляющим подпружиненную
конструкцию с набивкой типа PTFE-уголь-
V-кольцо (рис.6).

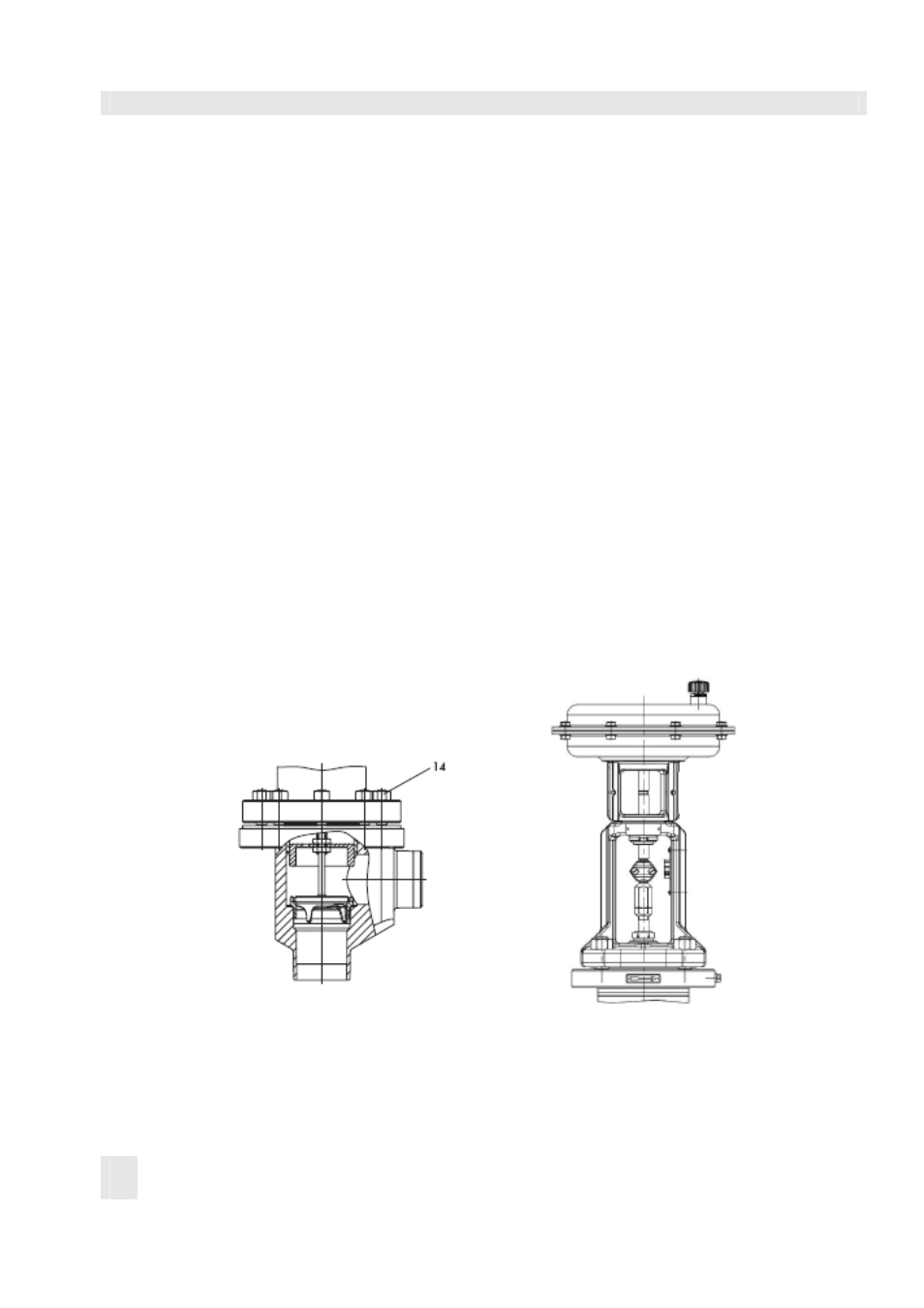

Рис.2 Тип 3248 угловой клапан Рис.3 Верхняя часть клапана с
в алюминиевом корпусе приводом Тип 3277
