Рис. 7 ⋅ ограничение хода – Инструкция по эксплуатации Samson 3277 Пневматический привод
Страница 7
Advertising
7
17
20
21
22
24
3
4
6
9
6.1
7
11
12.1
13
23
26
25
12
5
27
8
10
12
12.1
2
13
Рис. 6
⋅
Прокладка
Рис. 5
⋅
Тип 3277 с ручной регулировкой
33
31
32
34
5
7
2
Вдвигаюшаяся
штанга
Выдвигающаяся
штанга

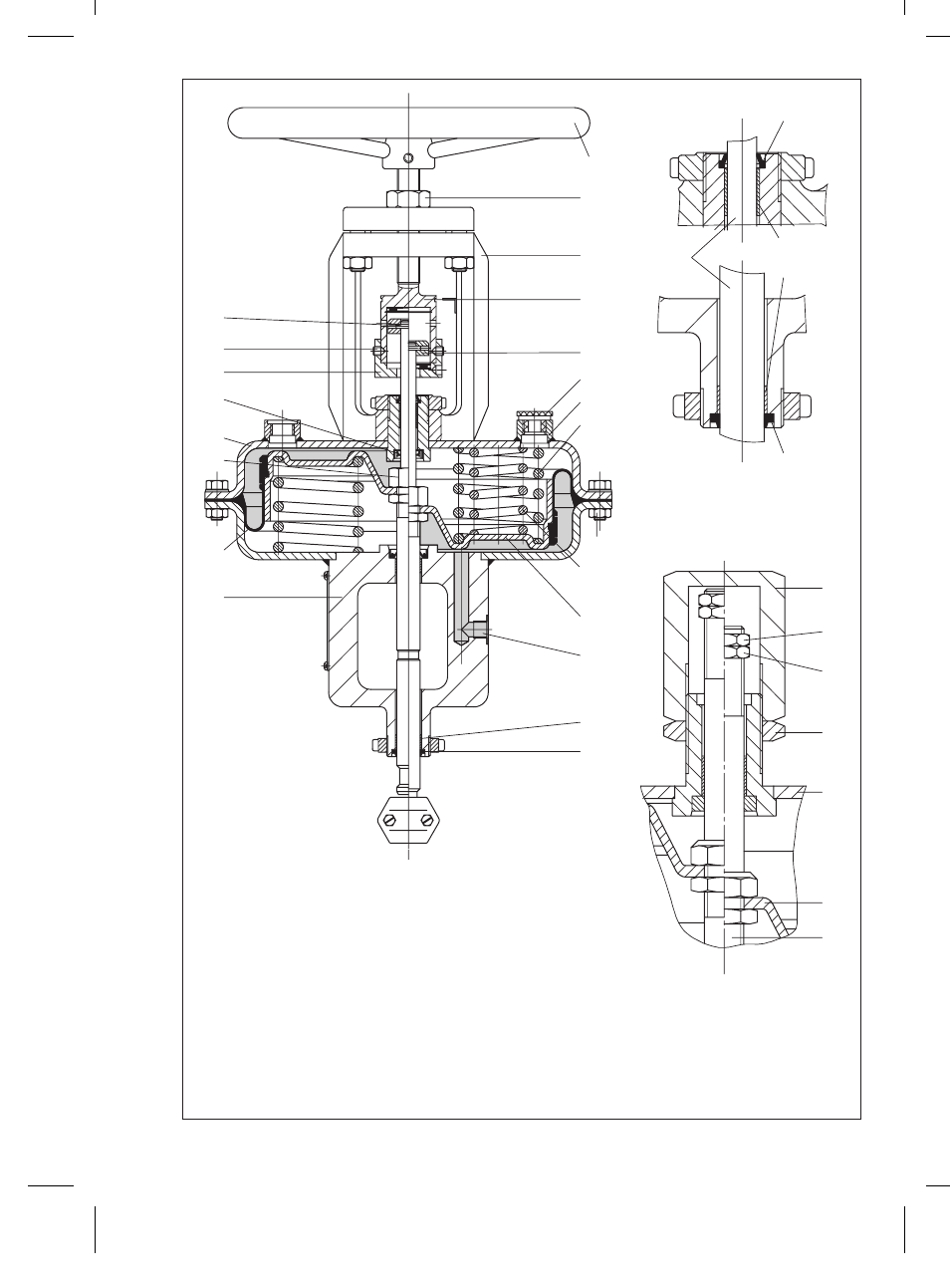

Рис. 7
⋅
Ограничение хода
2 Штанга привода
3 Вентиляционная заглушка
4 Соединительное устройство
для подачи давления
сервопривода
5 Верхняя оболочка мембраны
6 Пружины
6.1 Дополнительные пружины
7 Мембранный диск
8 Мембрана
9 Винты, гайки
10 Нижняя мембранная оболочка
11 Соединительное
устройство для подачи
давления сервопривода
12 Уплотн. кольцо вала
12.1Подшипник, работающий
без смазки
13 Гребок
17 Маховичок
20 Контр-гайка
21 Фланцевая деталь
22 Муфта
23 Зажимная втулка
31 Контр-гайка
32 Гайка
33 Колпачок
34 Контр-гайка
24 Кольцо
25 Накидная гайка
26 Установ. штифт
27 Маточная гайка
