Инструкция по эксплуатации Samson 3277 Пневматический привод
Страница 3
Сервоприводы с ручной регулировкой
(Рис. 5) комплектуются дополнительно
маховичком, устанавливаемым непо-
средственно на корпусе мембраны.
Кроме того, привод в качестве одной из
модификаций может быть снабжен ме-
ханически регулируемым ограничением
хода.
Рабочее давление сервопривода соз-
дает на поверхности мембраны силу,
которая уравновешивается имеющими-
ся в приводе пружинами (6). Их коли-
чество и напряжение их смещения
определяют диапазон рабочего давле-
ния сервопривода с учетом номиналь-
ной длины хода, причем последняя про-
порциональна давлению сервоприво-
да. Пружины могут устанавливаться в
количестве до 12 штук при частичной
вставке друг в друга.
При отсутствии давления сервоприво-
да эффективное направление и тем
самым безопасное положение привода,
выдвижение или вдвижение его штанги
определяют пружины, установленные в
верхней или нижней камере мембраны,
благодаря этому соответствующий ре-
гулирующий клапан закрывается или
открывается.
При положении «выдвигающаяся штан-
га привода» давление сервопривода
передается через соединительное уст-
ройство для подключения (11), распо-
ложенное на боковой поверхности ста-
нины, на нижнюю камеру мембраны;
оно передвигает штангу привода (2)
вверх.
При положении «вдвигающаяся штанга
привода» давление сервопривода пе-
редается через соединительное уст-
ройство для подключения (4), на верх-
нюю камеру мембраны; оно передви-
гает штангу привода (2) вниз.
У привода типа 3277-5 (площадью 120
см
2
), предусмотренного согласно стан-
дарту для подключения позиционного
регулятора, давление привода пере-
дается на камеру мембраны через
боковые отверстия, расположенные
слева и справа на станине, и через пла-
стину переключений. При этом данная
пластина, поворачиваемая в соответ-
3
1
2
3
4
5
1
2
6

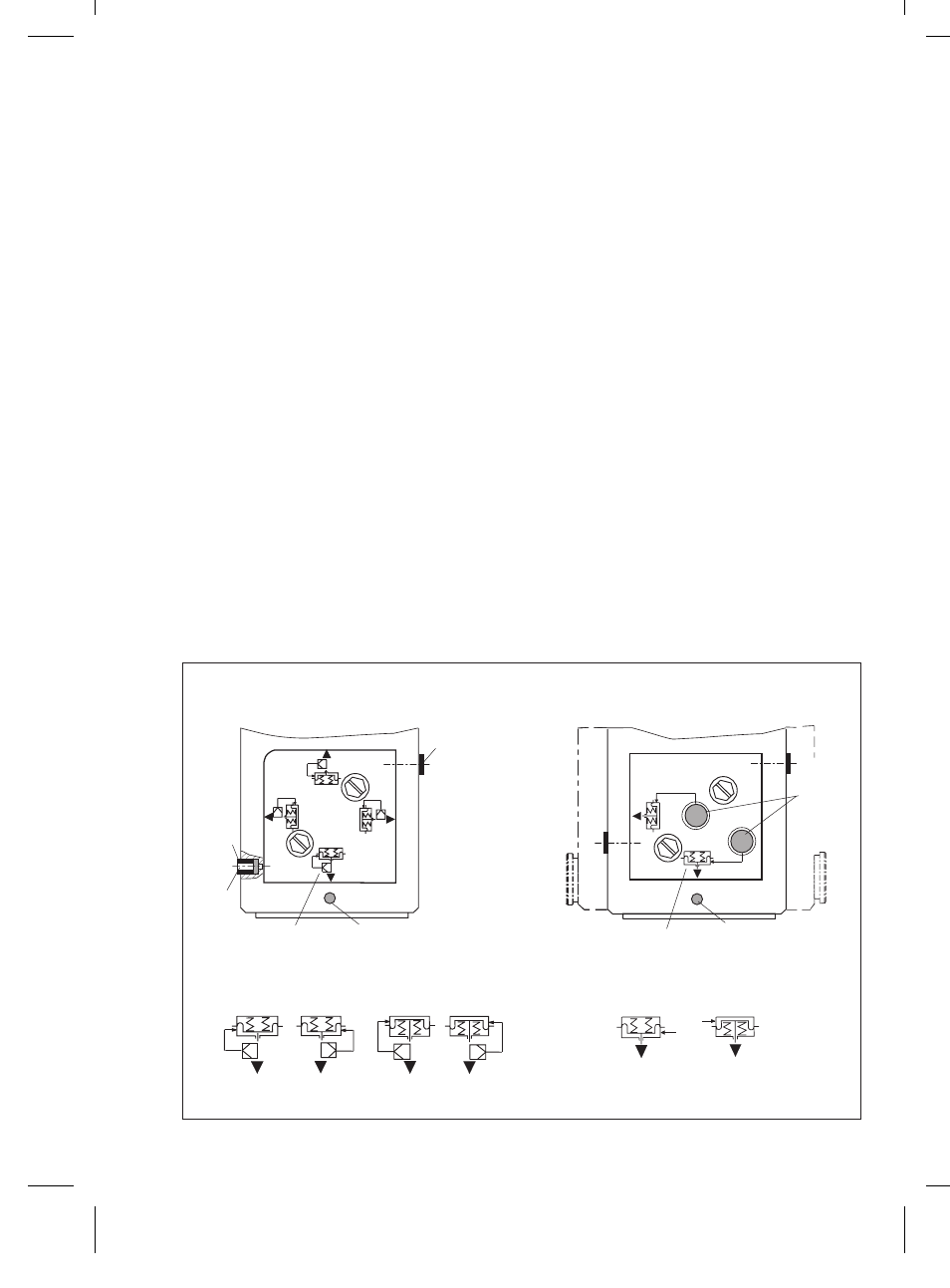

Пластина переключений у сервопривода
с позиционным регулятора
Пластина для подключения у сервопривода
без позиционного регулятора
Штанга привода
Выдвигающаяся Вдвигающаяся
Вдвигающаяся штанга
Подключение позицион-
ного регулятора
слева
справа
1 Символ
2 Маркировка
3 Вход для подачи
давления серво-
привода при под-
ключении слева
4 при подключении
справа
5 Прокладка с ситом
6 Соединительное
устройство для
подачи давления
сервопривода
Рис. 4
⋅
Соединительное устройство для подключения сервоприв. у типа 3277-5
Выдвигающаяся штанга
Подключение позицион-
ного регулятора
слева
справа
