Размеры
Таблица 2 • Размеры в мм и вес в кг
Ду
15
20
25
32
40
50
65
80
100
125
150
200
250
Длина L
130 150 160 180 200 230 290 310 350 400 480 600 730
Высота Н1
45
60
70
85
95
115
150
180
224
255
290
385
480
Высота Н2
75 90 110 135 160 195 225 295 343 420 485 640 790
Ру
6
1.5 2.2 2.9 4.5 5.8 8.1 9.5
14.5 22 32 47 85 145
Вес
прибл. в кг.
EN-JS1049
EN-JI1040
1.9 2.8 3.3 5.4 6.5 9.1 12 17 24 36 52 91 152
1.0619
Ру от 10
до 40
2.2 3.2 4.0 5.8 7.2 10 14 19 28 42 60 130 195

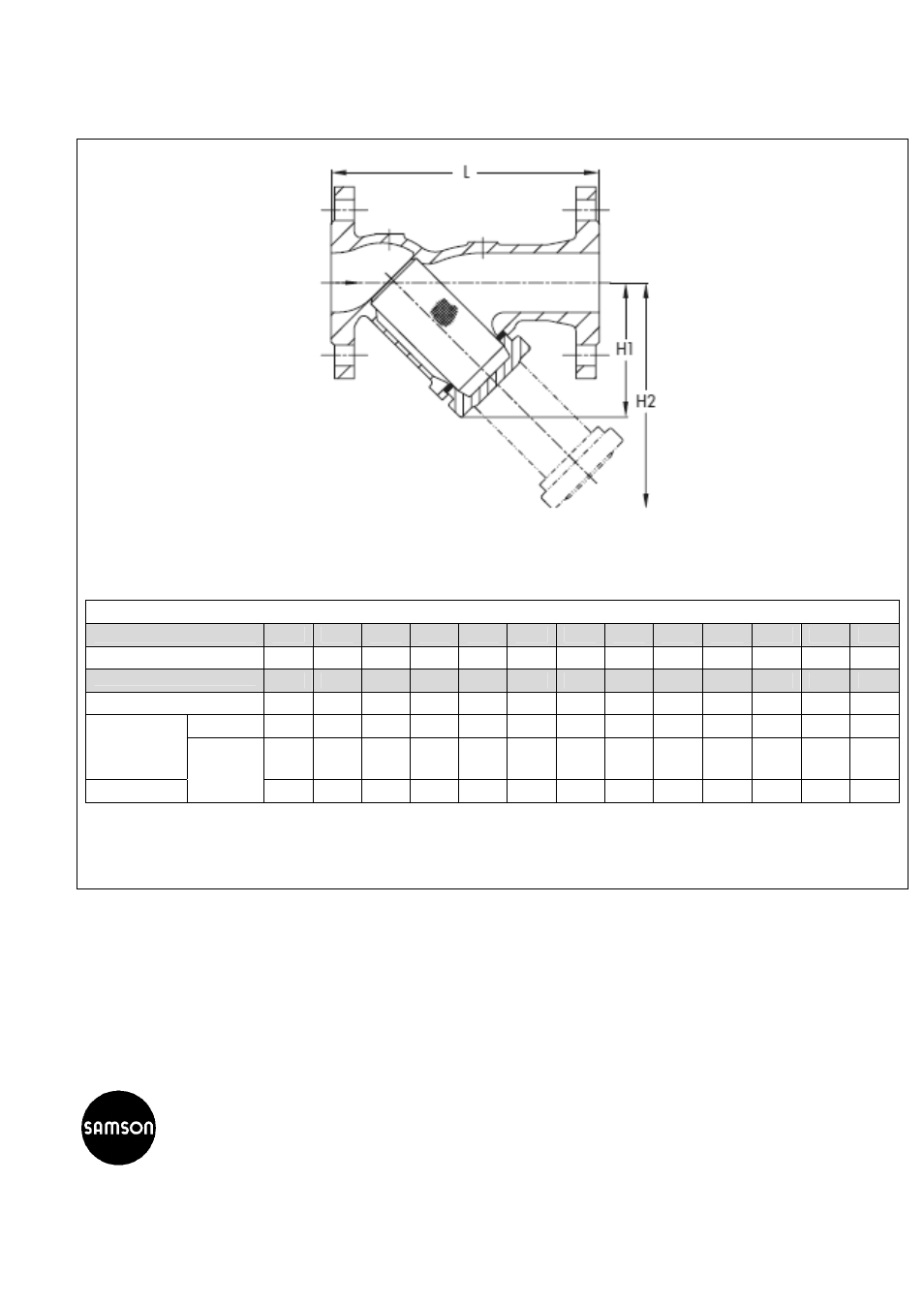

Рис. 3 • Размеры грязеуловителя
