Конструкция и принцип действия
1.Конструкция и принцип действия
Грязеуловители защищают последовательно
включенные установки, оборудование, а
также
измерительные и регулирующие
приборы от засорения частицами грязи,
поступающими вместе с рабочей средой.
Грязеуловители состоят из корпуса Y-
образной конструкции с резьбовыми концами,
фильтра (сита) и глухого фланца.
Тип 2 N оснащен одним ситом с крупными
ячейками. У типа 2 NI тоже есть сито, а также
дополнительное внутреннее сито с мелкими
ячейками (двойное сито).
Рабочая
среда проходит через
грязеуловитель по стрелке, обозначенной на
корпусе.
Любые частицы грязи в
трубопроводе задерживаются и собираются в
сите грязеуловителя.

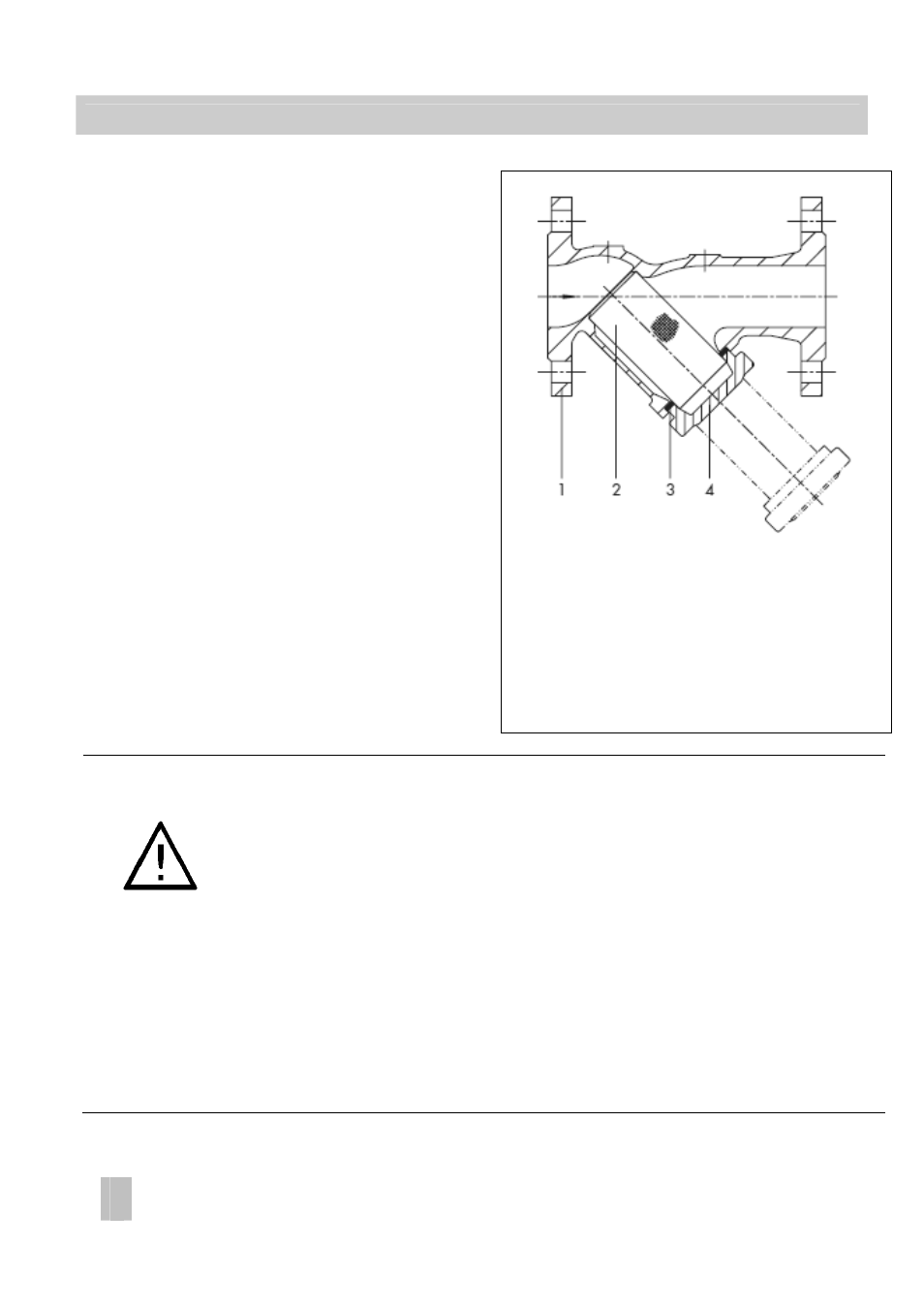

1. Корпус
2. Сито
3. Прокладка
4. Заглушка
Рис. 2 • Грязеуловитель
Основные инструкции безопасности
 Монтаж и пуск в эксплуатацию прибора могут осуществлять
только специалисты, имеющие право на проведение монтажных,
пусконаладочных работ и эксплуатацию такого оборудования.
Под специалистами настоящей инструкцией подразумеваются
лица, которые на основе своего специального образования и
опыта, а также знаний действующих норм и стандартов,
регламентирующих их работу, могут предусмотреть возможные
угрозы безопасности персонала.
 Любые риски, которые могут возникнуть в грязеуловителе под
воздействием рабочей среды, рабочего давления должны быть
предотвращены с помощью надлежащих мер.
 Должна быть обеспечена правильная транспортировка и
хранение.
