5 EB 3001/3003 RU Конструкция и принцип действия
Тип 42-14 Тип 42-28А
Регулирующий привод тип2424

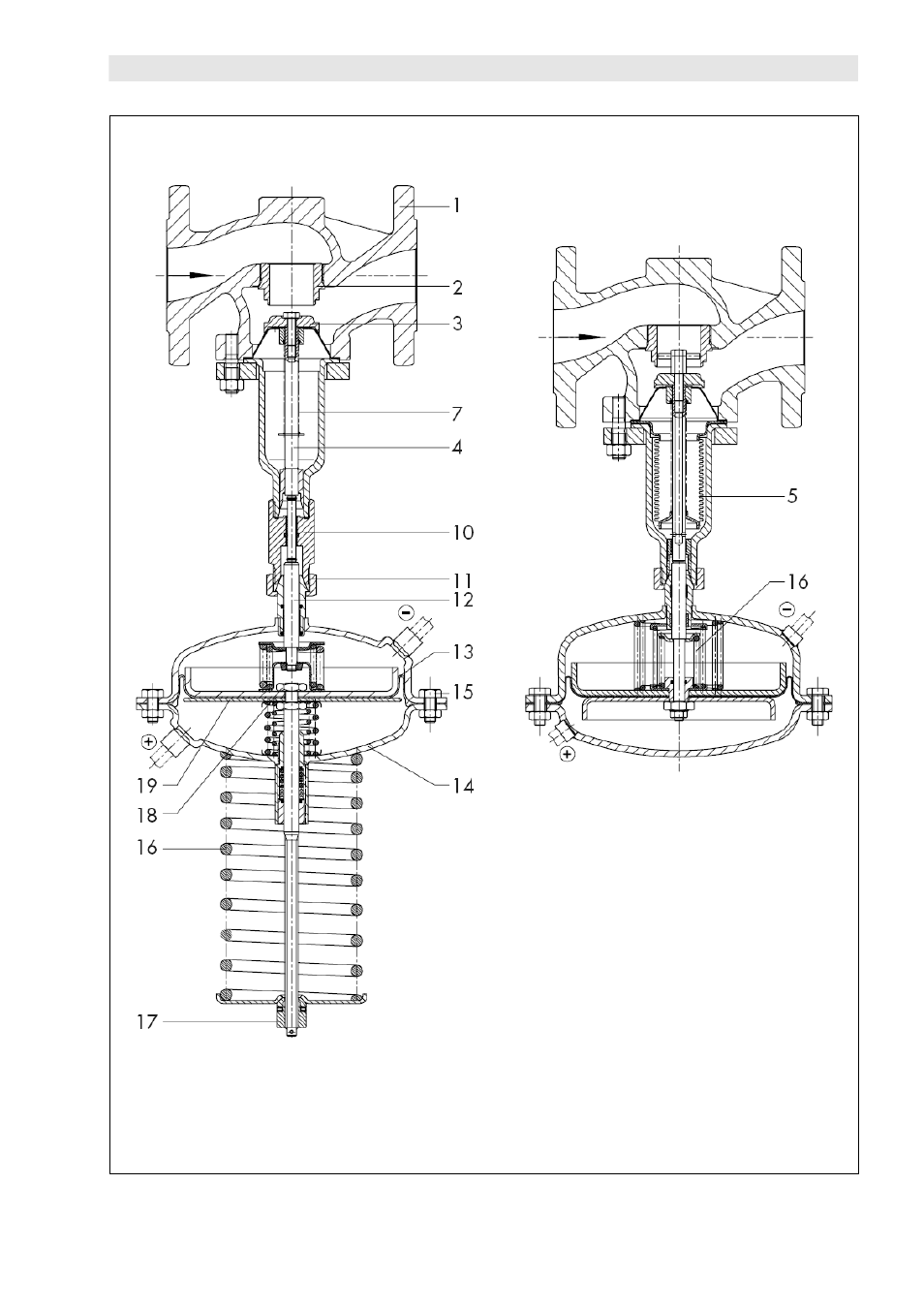

Рис. 2 • Клапаны в разрезе
регулирующий
клапан тип 2421
регулирующий
клапан тип 2422
регулирующий привод тип 2428
1. Корпус клапана 12. Шток мембраны
2. Седло 13. Рабочая мембрана
3. Конус 14. Корпус мембраны
4. Шток конуса 15. Гайки и винты
5. Компенсирующий
сильфон 16. Рабочая пружина
17. Задатчик
7. Пружина 18. Гайка
10. Промежуточная вставка 19. Тарелка мембраны
11. Накидная гайка
