10 EB 3001/3003 RU Описание типовых шильдиков
5.
Описание типовых шильдиков
DIN- исполнение
Типовые шильдики клапана
1. Тип клапана
2. Номер изделия
3. Индекс номера изделия
4. Комиссионный номер или
дата
5. Значение Kvs
8. Условный диаметр
9. Условное давление
10. Допустимый перепад
давления
11. Допустимая температура
12. Материал корпуса
ANSI- исполнение
для ANSI-исполнения:
5. Условный диаметр
8. Допустимый перепад
давления
9. Допустимая температура
(F°)
10. Материал корпуса
11. Значение Cv (Kvs х 1,17)
12. ANSI-Class ( условное
давление)
Типовой шильдик привода
1. Номер изделия
2. Индекс номера изделия
3. Комиссионный номер или
дата
4. Эффективная площадь
5. Маркировка по DIN
6. Маркировка по ANSI
7. Максимально допустимое
давление
8. Условный диаметр
9. Действующее давление
10. Диапазон давлений
11. Материал мембраны
12. Год

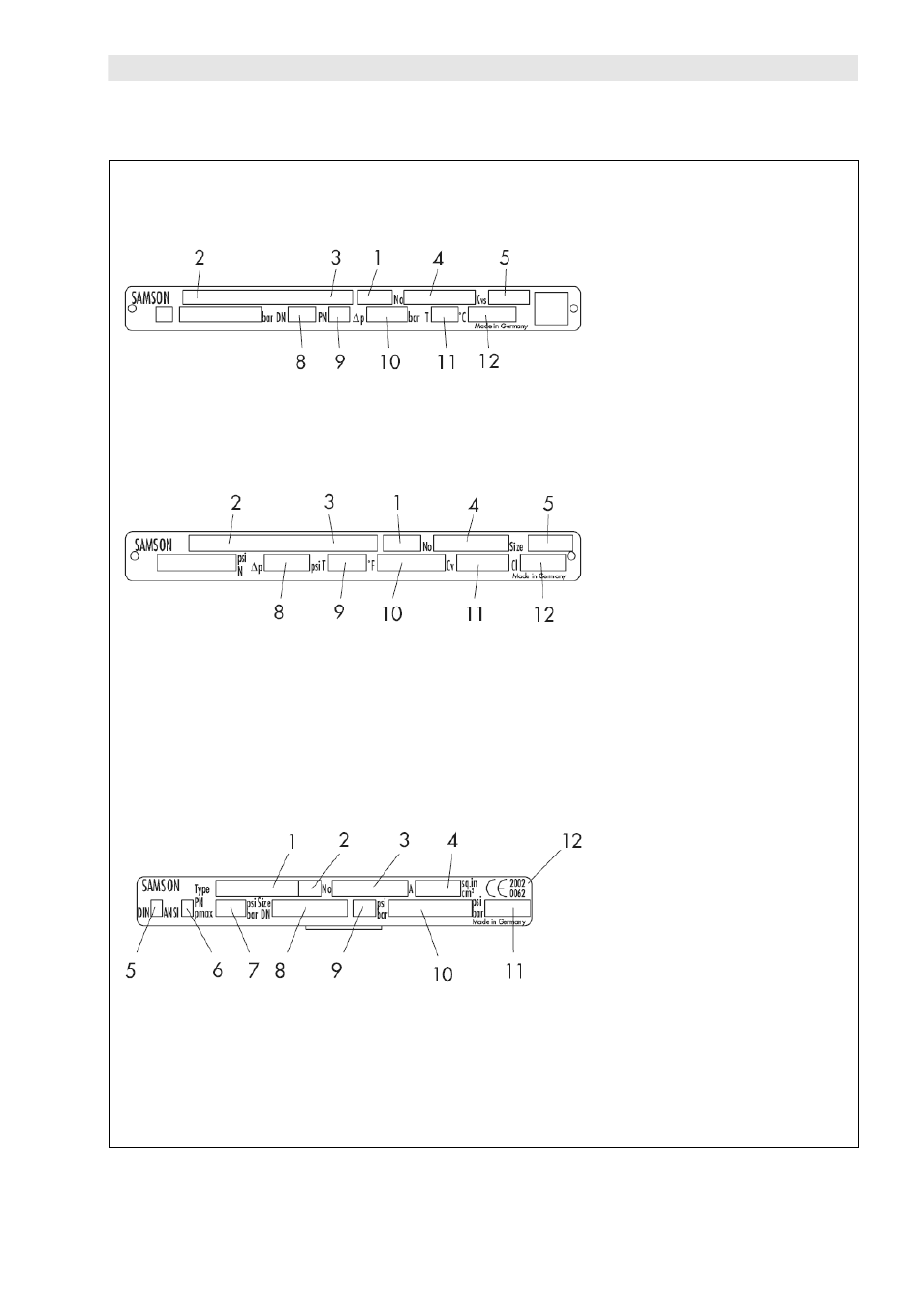

Рис. 4 • Типовые шильдики
