EB 3126 4 Монтаж
2. Монтаж
2.1 Положение при монтаже
Регулятор перепада давления с висящим
вниз
приводом, согласно рис.3,
монтировать в горизонтальный байпас или
шунтирующий трубопровод.
Направление потока должно совпадать со
стрелкой на корпусе регулятора.
Монтаж в байпас
Монтаж в шунтирующий трубопровод
1 Отсечной клапан
2 Грязеуловитель
3 Регулятор
4 Манометр

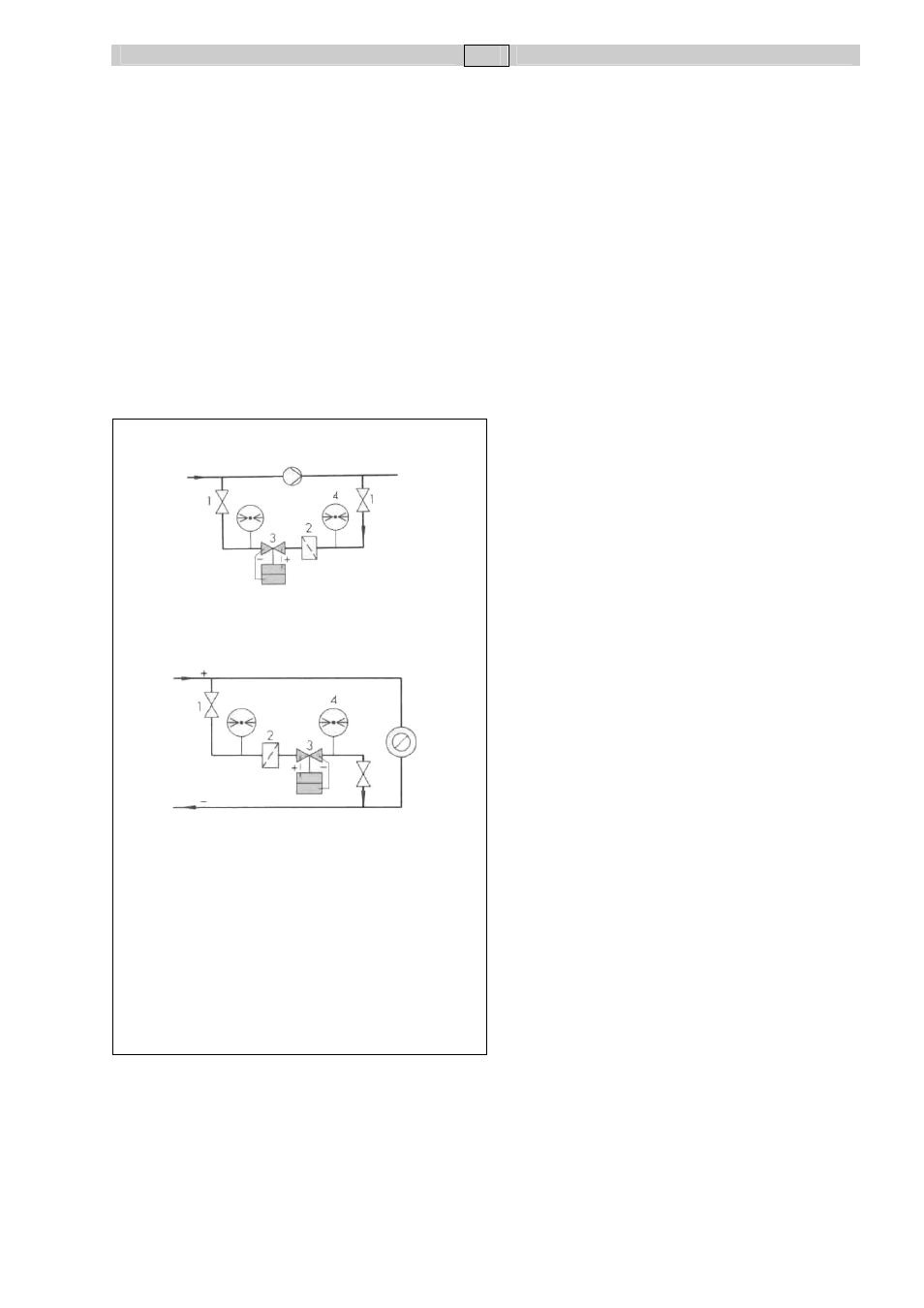

Рис. 3 • Схемы монтажа
2.2 Грязеуловитель
Увлекаемые средой плотные частицы,
сварная окалина и другие загрязнения
могут
нарушить безупречную работу
клапана, и, прежде всего, плотность
затвора. Поэтому перед перепускным
клапаном
следует устанавливать
грязеуловитель (SAMSON тип 1NI).
Монтаж грязеуловителя следует проводить
так, чтобы направление потока совпадало
со
стрелкой на корпусе. Сетка
грязеуловителя должна висеть внизу.
Следует предусмотреть достаточно места
для демонтажа сетки.
2.3 Отсечной клапан и манометр
Рекомендуется перед грязеуловителем и
позади регулятора перепада давления
устанавливать ручные отсечные вентили,
чтобы иметь возможность проводить чистку
грязеуловителя, другие работы по
техобслуживанию,
либо отключать
регулятор при возникновении длительных
производственных пауз.
Для
контроля действующих в
технологической установке давлений, на
входе
и позади регулятора
устанавливаются манометры.
