EB 3126
3
Конструкция и принцип действия
1 Корпус клапана
2 Седло
3 Конус
4 Гайка
5 Тарелка мембраны
6 Рабочая мембрана
7
Винты
8
Рабочая пружина(ны)
9
Задатчик
10 Управляющая проводка
11 Канал в корпусе

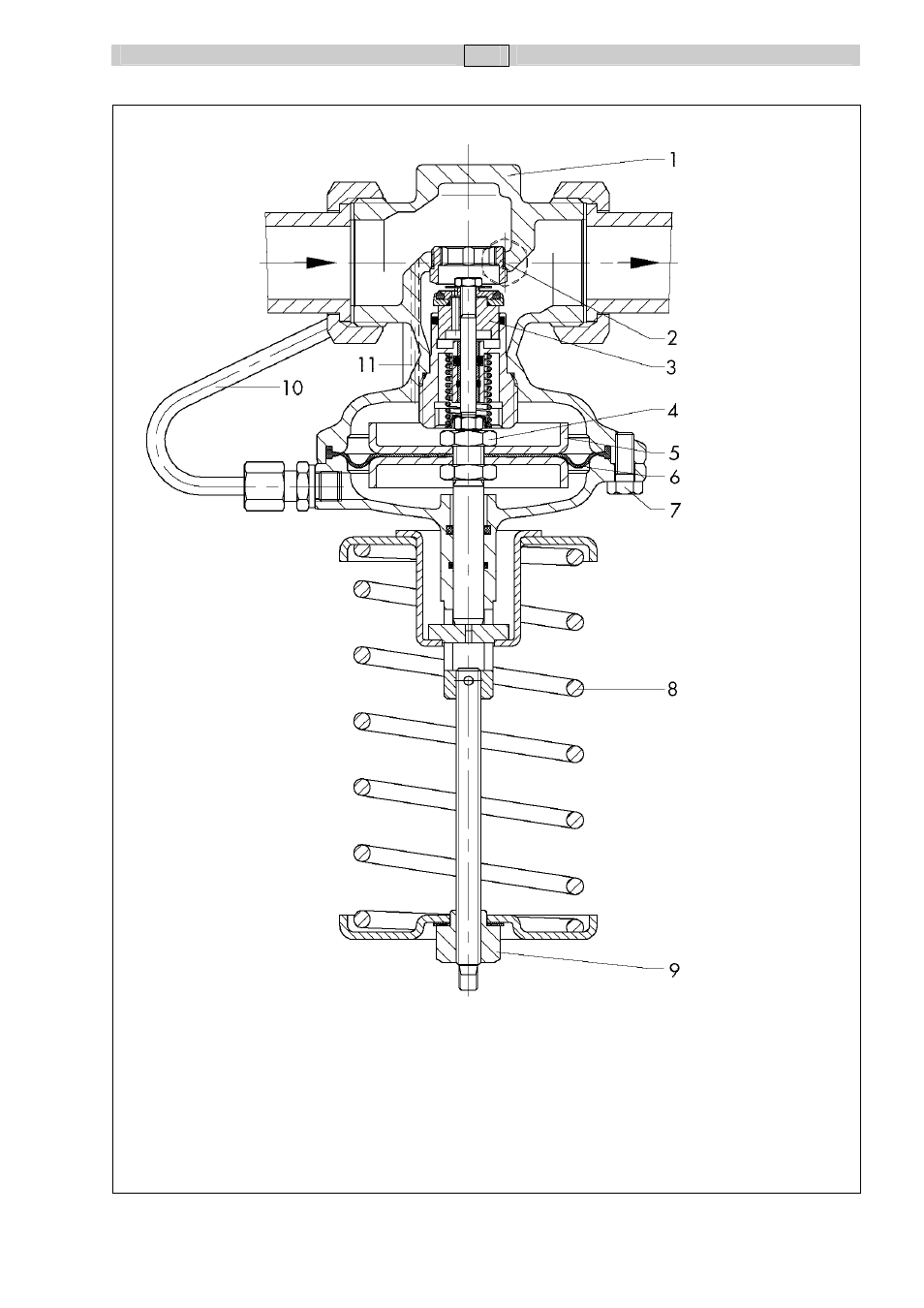

Рис. 2 • Клапан в сечении
моменты затягивания
резьбы 70 (110) Нм
в скобках для
Ду32…50
25 (45) Нм
в скобках для Ду 40 и
Ду50
8 (18) Нм
