Пневматическое соединение
Примечание относительно поршневого
привода Тип 3275
При монтаже реверсивного усилителя с
регулятором давления Тип 4708-54 и
позиционера на поршневой привод Тип
3275 позиционер должен монтироваться с
воздушными отверстиями слева. Только в
таком положении может монтироваться
регулятор к реверсивному усилителю.

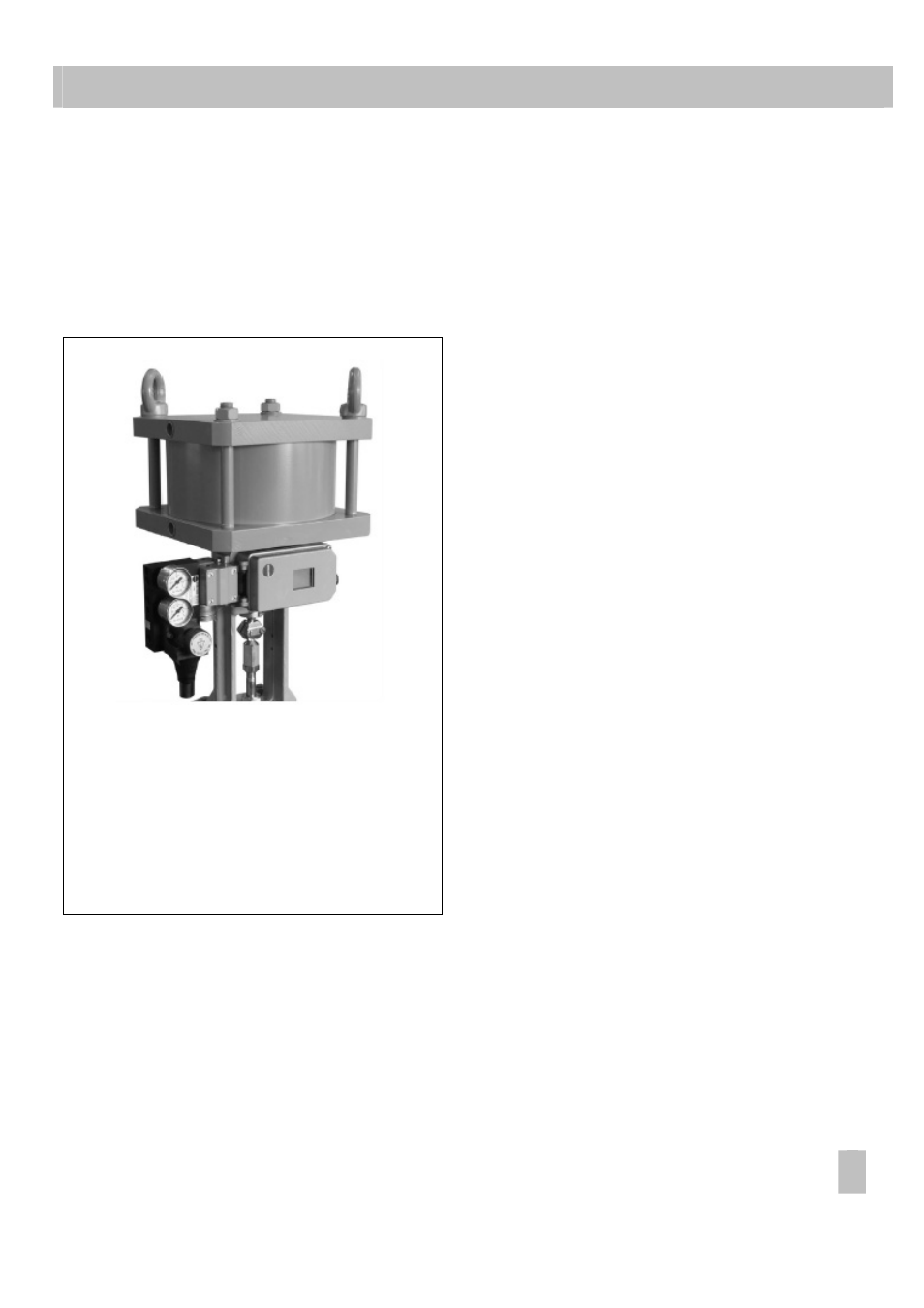

Рис.7 • Реверсивный усилитель Тип
3710, регулятор Тип 4708-54 с
позиционером
Тип 3730,
смонтированным
на
поршневой привод Тип 3275
3 Пневматическое соединение
Пневматические соединения в зависимости
от выбора выполняются с резьбой G¼ или
¼ NPT-18.
Для металлических или медных труб, или
пластиковых шлангов могут использоваться
обычная гарнитура.
Соединения показаны на рис.8.
Соединения управляющего сигнала
Y
1
: подключите управляющий сигнал
Y
1
к пневматическому присоединению
на приводе, которое открывает
клапан при возрастании давления.
Y
2
: подключите управляющий сигнал
Y
2
к пневматическому присоединению
на приводе, которое закрывает
клапан при возрастании давления.
______________________________________
Примечание:
При
использовании
реверсивного усилителя с позиционерами
Типов 3730-х и 3731-х должны быть
соблюдены точные настройки во время
запуска
в
эксплуатацию.
См.раздел,
посвященный реверсивному усилителю, в
соответствующей
инструкции
по
монтажу и эксплуатации.
______________________________________
3.1 Манометры давления
Реверсивный
усилитель
Тип 3710
выпускается с присоединениями для двух
манометров спереди и сзади (Рис.1).
Перед монтажом манометров сначала
удалите резьбовые штифты G 1/8 из
реверсивного
усилителя.
Вставьте
уплотнения,
входящие
в
поставку
с
реверсивным усилителем, в эти отверстия.
Манометры давления обеспечивают вывод
данных на экран для управляющих сигналов
Y
1
(наверху) и Y
2
(внизу).
