Монтаж на позиционер
2.2 Монтаж регулятора давления
воздуха питания Тип 4708-54
Регулятор давления воздуха питания
Тип 4708-54 монтируется
на
реверсивный усилитель с помощью
специальных гаек и винтов (Рис.5).
1. Вкрутите специальные гайки (1) из
дополнительного оборудования
регулятора в отверстия в
реверсивном усилителе.
2. Уложите прокладку (3) в углубление
регулятора и введите специальные
полые винты (2) в отверстия для
Выхода и Питания.
3. Установите реверсивный усилитель
и закрепите его с помощью
специальных винтов (2).

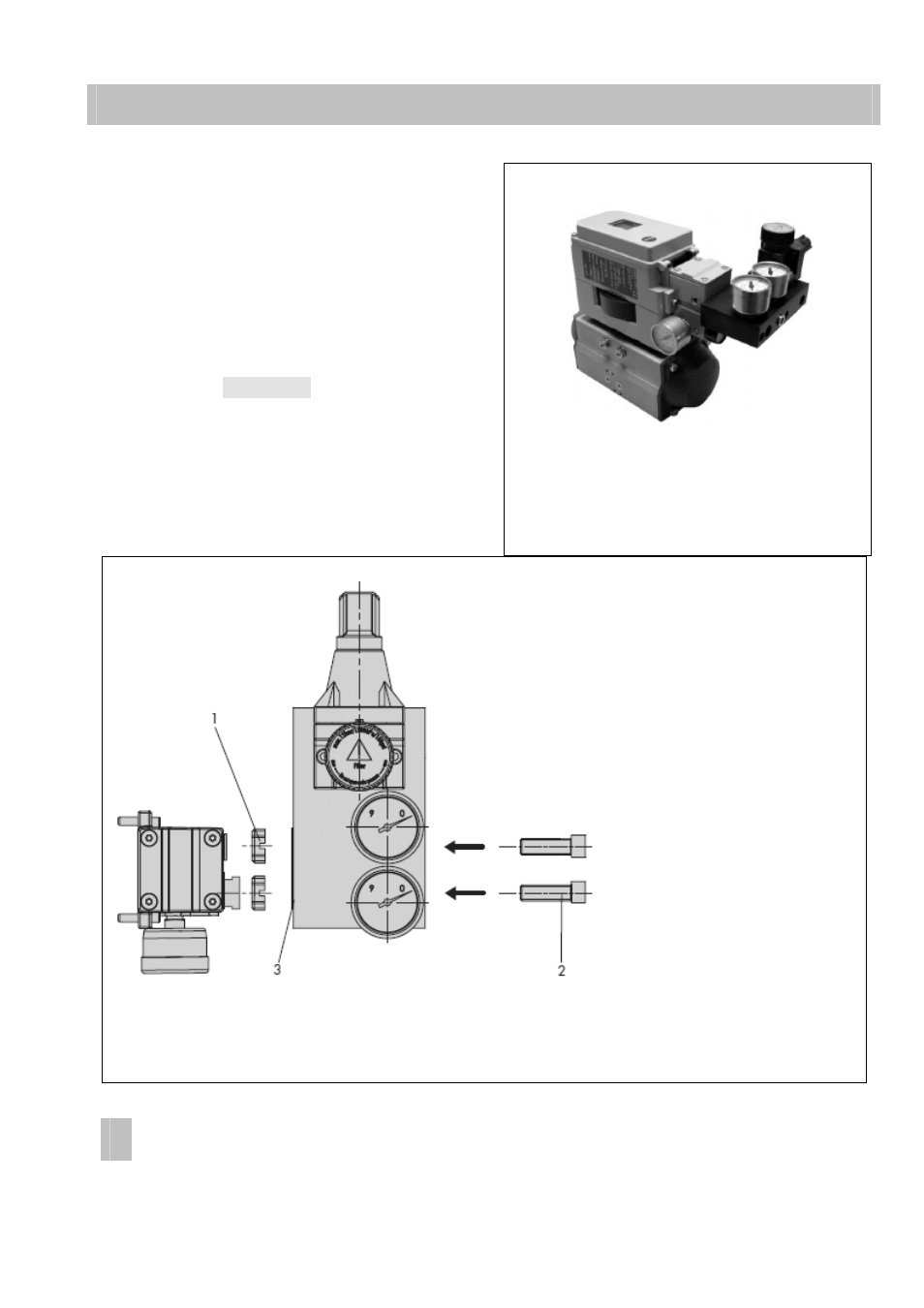

Рис.6 Реверсивный усилитель с
регулятором давления воздуха
питания, смонтированный на
позиционер и поворотный привод
Рис.5 • Монтаж реверсивного усилителя на регулятор давления воздуха питания
Тип 4708-54
8
ЕВ 8392 RU
Обозначения
1 Специальные гайки
2 Полые винты
3 Уплотнение
