EB 2549 RU

3

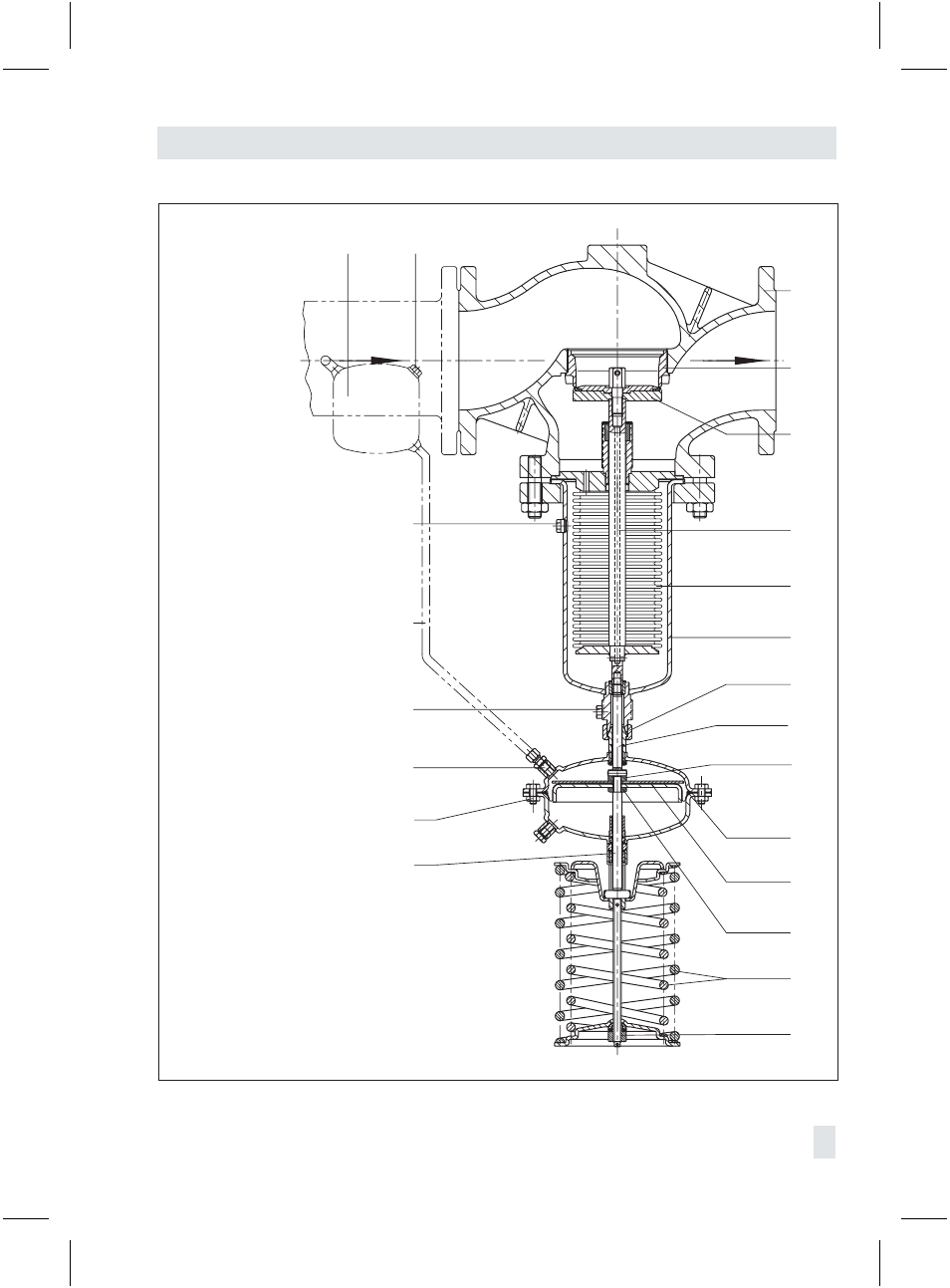

Конструкция и принцип действия

Рис. 2 · Грязеуловитель

1

2

3

4

5

6

7

8

9

17

16

11

13

20

21

6.1

19

6.2

18

15

14

8.1

1

корпус клапана

2

седло

3

конус

4

шток привода

5

компенсирующий сильфон

6

корпус сильфона

6.1 винт для сброса воздуха

6.2 винт для сброса воздуха

7

накидная гайка

8

верхний шток мембраны

9

регулирующая мембрана

11 управляющие пружины

13 задатчик

14 нижний шток мембраны

15 винты и гайки

16 гайка

17 диск мембраны

18 штуцер управляющей трубки

(при необходимости с

дроссельной шайбой)

19 управляющий трубопровод

20 конденсационный

(компенсационный) сосуд

(при температуре свыше

150

°

С или наличии пара)

21 пробка
