Управляющая трубка подсоединяется к
конденсационному сосуду через при-
варнные штуцера 3/8
″
.
Конденсационный сосуд всегда следует
монтировать на верхней части трубо-
провода. Это обеспечивает то, что
управляющая трубка между конденса-
ционным сосудом и регулирующим при-
водом всегда будет проложен с укло-
ном.
В данном случае применяется труба 3/8
″
с резьбовыми соединениями.
Управляющая трубка присоединяется к
трубопроводу (давление р
1
) на рас-
стоянии не менее 1м перед входом в
клапан (рис. 3).
Если возможны частые колебания дав-
ления среды, рекомендуется на штуце-
ре управляющей трубки (18) устана-
вливать дроссельную шайбу фирмы
SAMSON.
2.4 Грязеуловитель
Грязеуловитель устанавливается перед
перепускным клапаном. Направление
потока должно совпадать с направле-
нием стрелки на корпусе грязеулови-
теля. Сетчатый фильтрующий элемент
должен висеть вниз.
Необходимо предусмотреть достаточно
места для удобства снятия фильтрую-
щего элемента.
2.5 Запорный вентиль
Рекомендуется перед грязеуловителем
и перед перепускным клапаном ставить
запорные вентили для проведения очи-
стных и профилактических работ, а так-
же для отключения указанных прибо-
ров при длительных остановках произ-
водственного процесса.
2.6 Манометр
Для контроля действующих в установке
давлений перед регулятором и после
него устанавливаются манометры, при-
чем манометр, установленный на сторо-
не входного давления, должен нахо-
диться перед зоной падения давления
(см. рис. 3).
EB 2549 RU
5
Монтаж

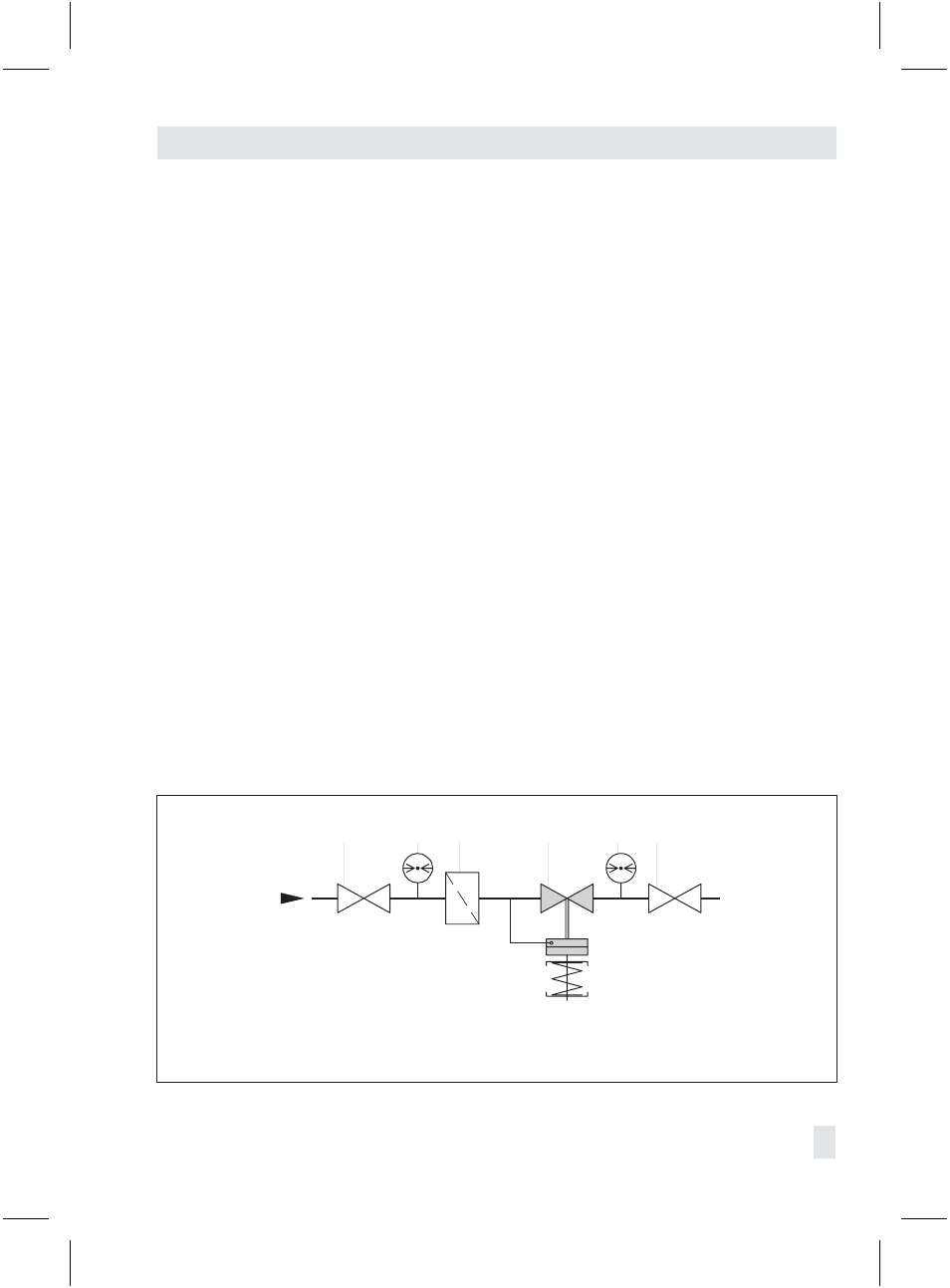

Рис. 3 · Эскиз монтажа изделия (на пример)
1
2
3
4
5
1
1
Запорный вентиль
2
Манометр входного давления
3
Грязеуловитель
4
Перепускной клапан
5
Манометр редуцированного давления
