Инструкция по эксплуатации Samson 3347-7 Установочный клапан
Страница 5
При использовании привода типа 271
вытяжную пробку (9) вывинтить из верхней
мембранной чаши (8.5) и ввинтить в нижнюю
мембранную чашу (8.6).
При использовании привода типа 3277
вытяжную пробку (9) вывинтить из верхней
мембранной чаши.
Пружины,
давящие
теперь
снизу
на
мембрану, через приводной шток (8.1) и шток
затвора открывают клапан.
Рабочее
давление сервопривода через верхнее
место ввода (10) попадает в верхнее
мембранное отделение. Поднимающееся
рабочее давление против силы пружин
закрывает клапан.
Привод монтировать на установочном
клапане согласно главе 2.
5
2
Удлинительные гайки
при предварительно
натянутых пружинах

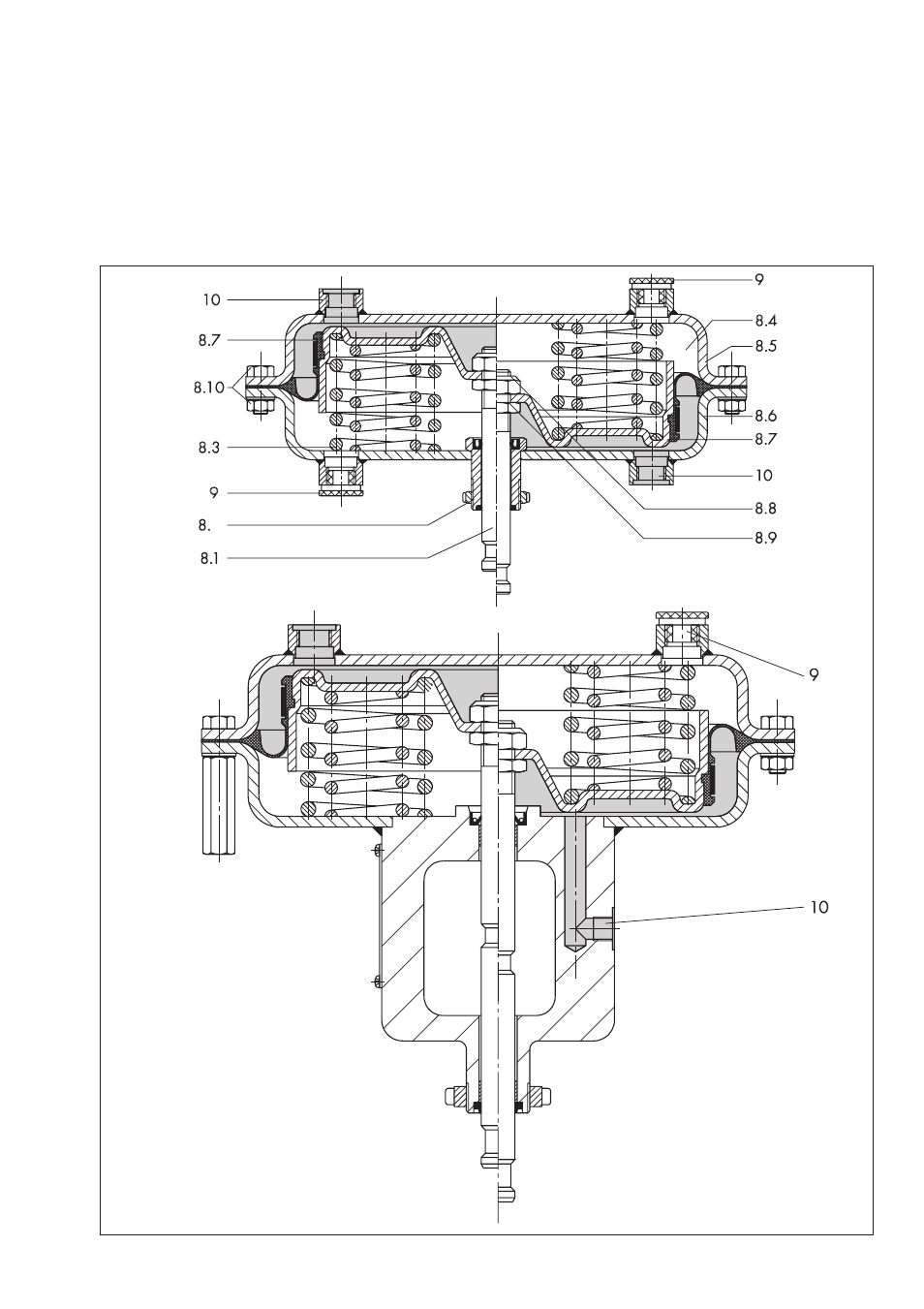

Рис. 3
⋅
Серводвигатели типа 271 вверху
и типа 3277 внизу
Втягивая приводной шток
Выдвигая приводной шток
8.1
Приводной шток
8.2
Гайка
8.3
Пружина(ы)
8.4
Мембрана
8.5
Верхняя мембранная чаша
8.6
Нижняя мембранная чаша
8.7
Мембранная тарелка
8.8
Гайка
8.9
Гайка
8.10 Болты и гайки
9
Вытяжная пробка
10
Место ввода рабочего
давления
