Через клапан среда протекает в направлении,
указанном стрелкой. Перемещение затвора (3)
осуществляется путем изменения действующего
на мембрану сервопривода рабочего давления.
Шток затвора (6), затвор (3) и приводной шток (8.1)
соединены друг с другом через муфту (7) и
уплотнены при помощи уплотнений типа PTFE
(5.1 и 5.3). Уплотнение в клапане специальной
модели (рисунок 2.1) осуществляется при помощи
дополнительной, с нагрузкой на пружины,
кольцевой уплотнительной прокладки типа PTFE
(4.2), при использовании этой модели очистка
штока затвора может проводиться путем
применения паровой блокировки. В зависимости
от положения пружин в серводвигателе раз-
личают следующие безопасные положения:
2
8
8.2
8.1
7
6.1
6.2
6
5.5
5
5.3
5.2
5.1
5.4
1.2
1.1
3
1
4.3
4.2
4.1
4.2

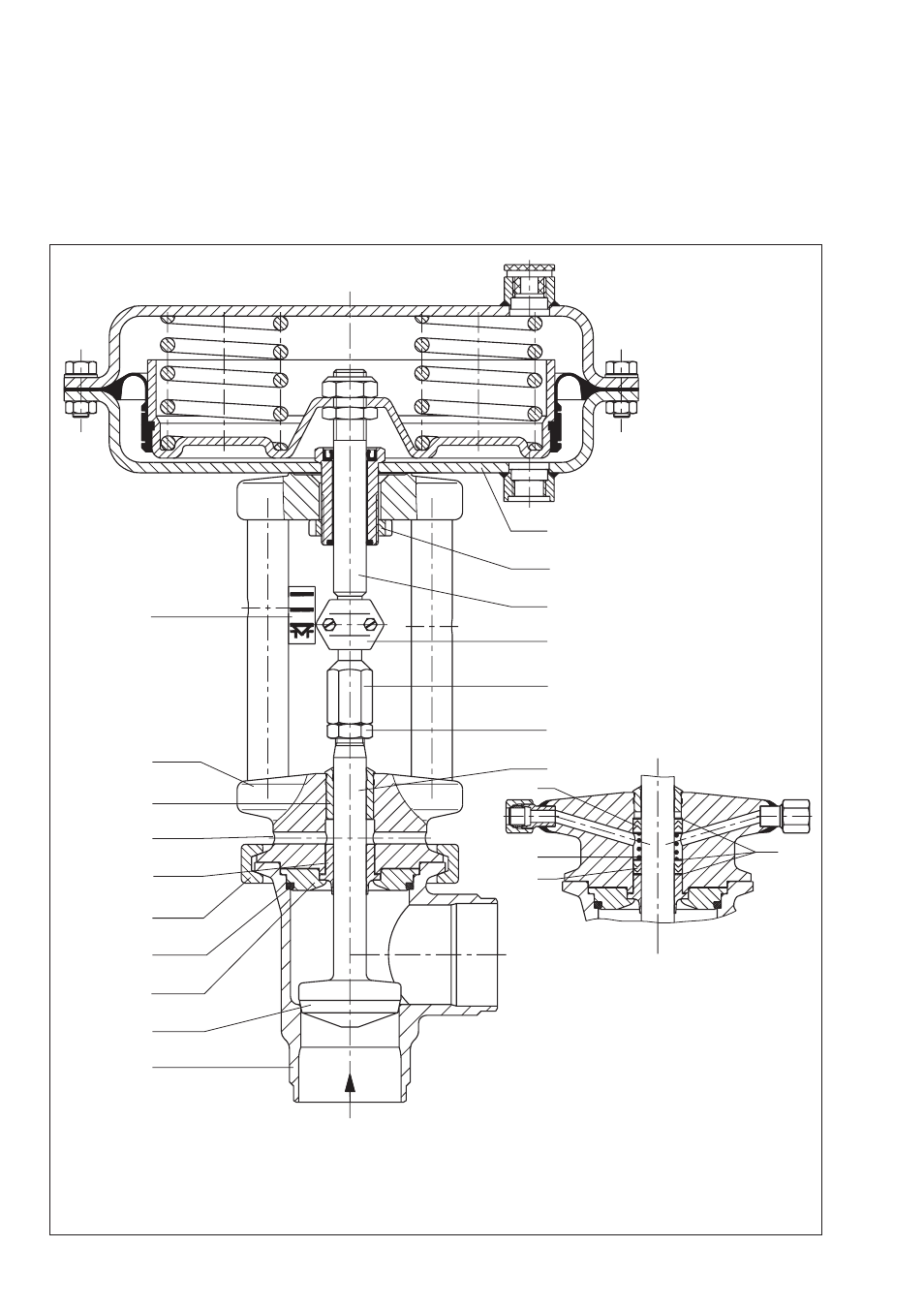

Рис. 2
⋅
Установочный клапан типа 3347-1
1
Корпус клапана
1.1 Центрирующее кольцо
1.2 Уплотнение корпуса
3
Затвор
4.1 Пружина (спец. модель)
4.2 Уплотняющая про-
кладка (спец. модель)
4.3 Шайбы (спец. модель)
5
Верхняя часть клапана
5.1 Уплотнение штока
5.2 Контрольное
отверстие
5.3 Отделитель
5.4 Скоба
5.5 Подъемная
табличка
6
Шток затвора
6.1 Соединительная
гайка
6.2 Контргайка
7
Муфта
8
Серводвигатель
8.1 Приводной шток
8.2 Рым-гайка
Рис. 2.1
Спец. модель с блокировкой
давления пара
Серводвигатель типа 271
