6. Проверить, лежат ли обе предохра-
нительные шайбы (12.1) в удлини-
теле
7. Резьбу штока конуса смазать смаз-
кой (¹ заказа 8150-0119) и ввинтить
шток конуса прочно в удлинитель
(момент затяжки 50 Nm).
Монтаж
После замены конуса, седла и метал-
лического сильфона нужно заменить
при монтаже клапана уплотнительные
кольца (1.1 и 11.1) на промежуточной
вставке (11).
1. Положить промежуточную вставку
(11) на корпус клапана и закрепить
на корпусе динамическим усилием
470 Nm.
2. Насадить предохранительное уст-
ройство от проворота (5.6) на кор-
пус клапана, чтобы крепежный болт
(5.5) сел в продольный паз, затем
все закрепить.
3. Верхнюю часть клапана (5) наса-
дить на промежуточную вставку (11)
над удлинителем и закрепить дина-
мическим усилием в 120 Nm.
4. Предохранительное устройство от
проворота (15) так насадить на
верхнюю часть клапана, чтобы кре-
пежный болт попал в продольный
паз, а затем закрепить.
7
5.3
6.1
6.2
5.4
5
16
15
11.1
14
13
12
12.1
6
5.5
5.6
1.1
11
Исполне-
ние с изо-
лирующей
вставкой
Исполнение
с металлическим
сильфоном

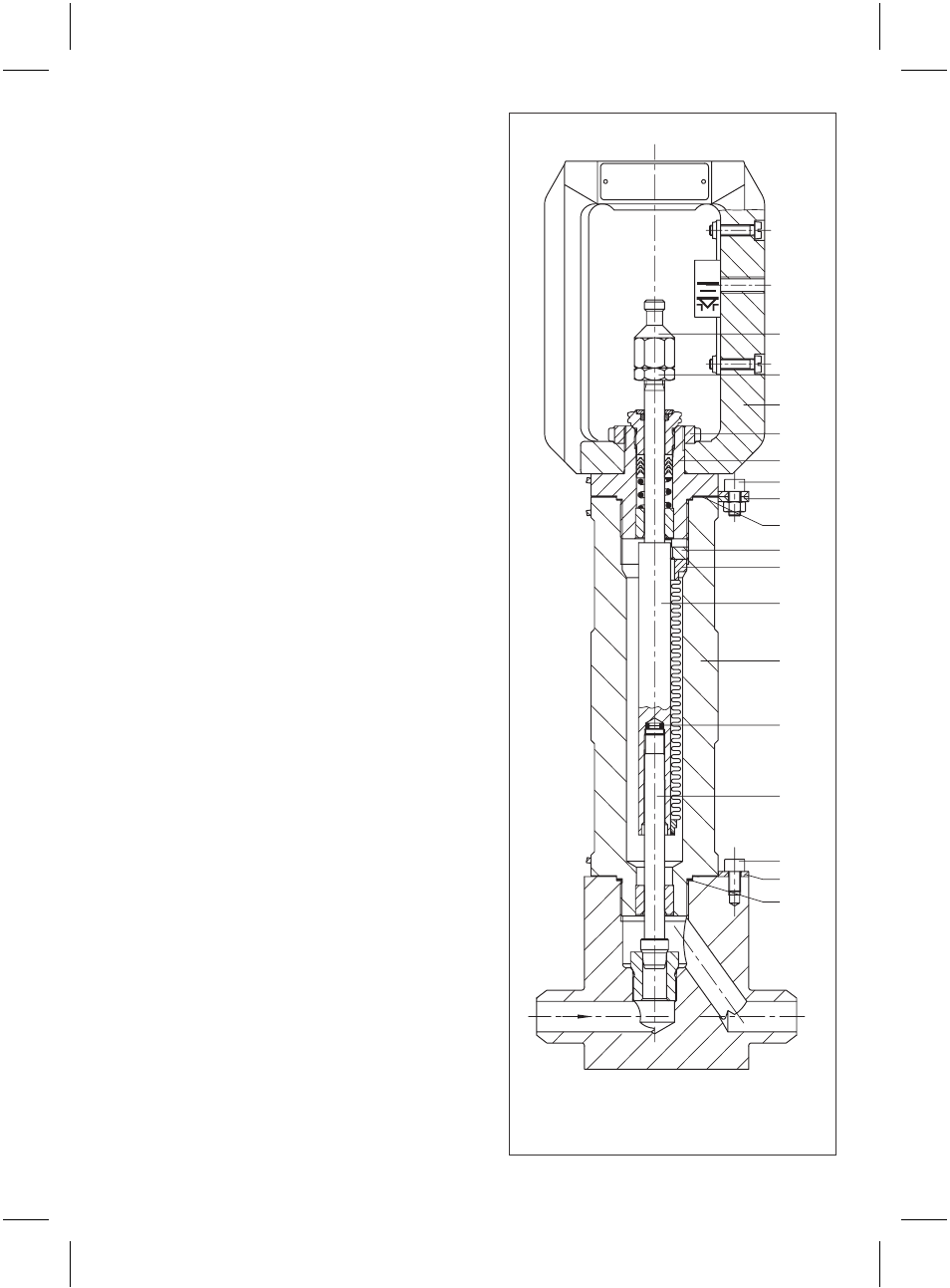

Рис. 3 · Исполнение с изолирующей
вставкой и сильфоном
1.1 Уплотнительное
кольцо
5
Верхняя часть
клапана
5.3 Рама
5.4 Гайка рамы
5.5 Винт
5.6 Предохранитель-
ное устройство
от проворота
6
Шток конуса
6.1 Соединительная
гайка
11 Промежуточная
(изолирующая)
вставка
11.1Уплотнительное
кольцо
12 Удлинитель штока
привода
12.1Предохранитель-
ные шайбы
13 Сильфон
14 Втулка
15 Предохранительное
устройство от
проворота
16 Болт
