Eb 8053 ru – Инструкция по эксплуатации Samson 3252-7 Регулирующий клапан
Страница 8
5. Шток конуса и уплотнительные коль-
ца, если обновляются, нужно сма-
зать смазкой (¹ заказа 8150-011).
Пружины (4.1), шайбы (4.3) и
уплотнительные кольца (4.2) через
шток конуса нужно прижать к про-
кладке.
6. Насадить резьбовую втулку (5.2) и
закрутить до упора.
7. Контргайку (6.2) и гайку (6.1) закре-
пить свободно к удлинителю (12).
8. Раму насадить на верхнюю часть
клапана и закрепить гайкой (5.4).
9. Поставить привод и установить на-
чальные и конечные диапазоны (как
описано в гл. 2).
7. Вопросы к изготовителю
1. Обозначение типа и номер заказа
(выбито на типовых шильдиках)
2. Номинальный диаметр и исполнение
клапана
3. Давление и температура среды
4. Расход в м
3
/ч
5. Диапазон номинального сигнала
(диапазон установочного давления)
(например, 0,6 до 1 бар) привода.
6. Монтажный чертеж
6. Описание типового шильдика
SAMSON
1
2
DN
PN
CI
K
vs
C
v
3
3–
7
8
6
1
Обозначение типа
2
Условный диаметр
3
Номер заказа с изменяющимся индексом
6
Материал
7
Условное давление
8
Значение K
vs
/C
v

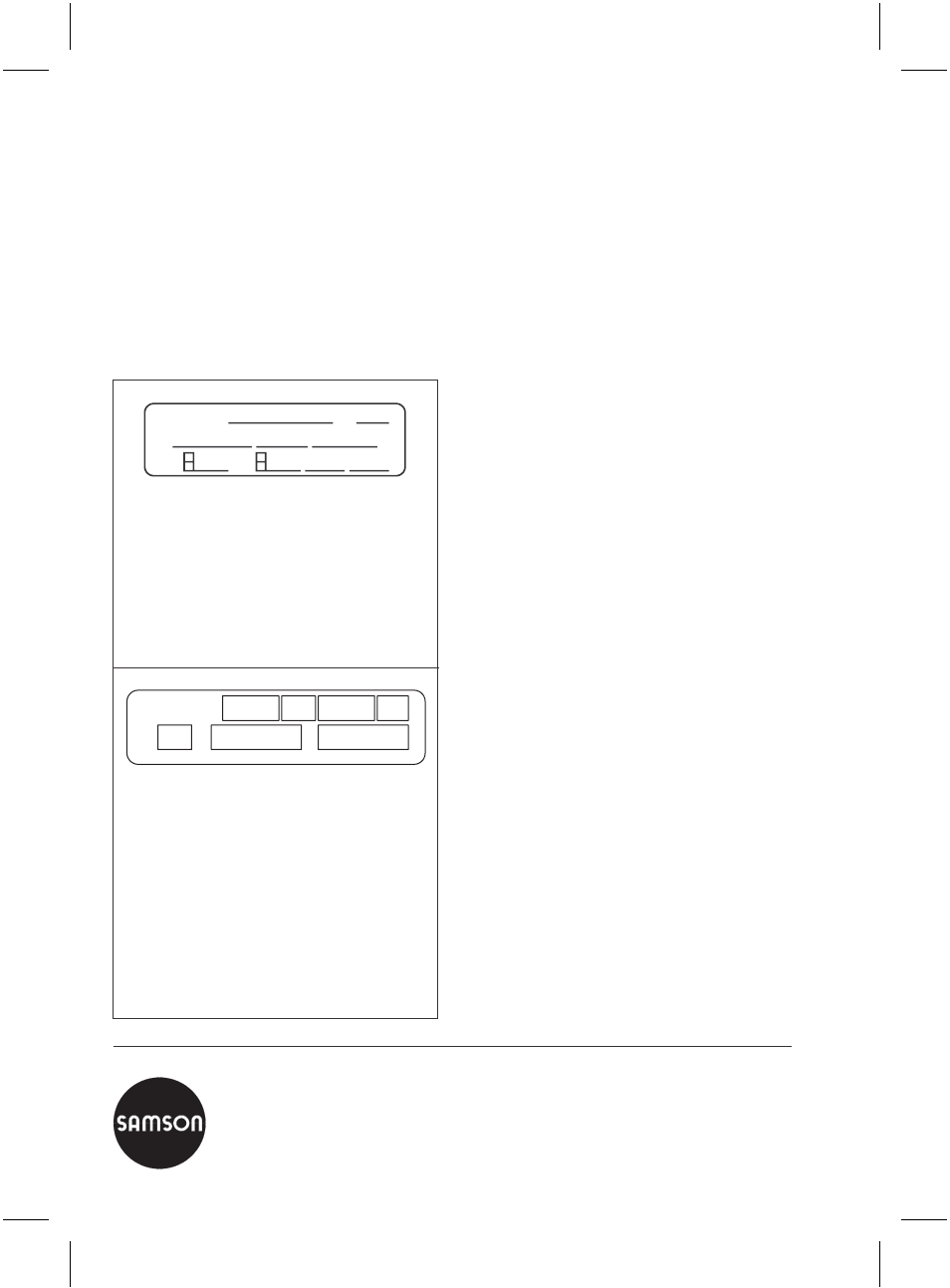

Рис. 6 · Типовой шильдик клапана
Рис. 7 · Типовой шильдик привода
типа 3271
1
Обозначение типа
2
Изменяющийся индекс
3
Действующая поверхность
4
Вид действия
FA шток привода выдвигается
FE шток привода втягивается
5
Ход
6
Диапазон номинального сигнала
(диапазон пружин)
7
Диапазон номинального сигнала
с предварительно сжатыми пружинами
SAMSON
1
6
5
7
V
F
H
2
3
4
