5 ЕВ 2183 Монтаж
В месте монтажа следует приварить
муфту с внутренней резьбой G½.
Датчик должен быть погружен в
регулируемую среду на всю свою длину.
Вид монтажа следует выбирать таким
образом, чтобы в месте установки
датчика не образовалось бы зон застоя
или перегрева рабочей среды.
Произвести
уплотнение погружной
гильзы в приварном штуцере.
Вставить датчик и закрепить его при
помощи зажимного винта.
Внимание!
При монтаже датчика или погружной
гильзы, во избежание коррозионных
повреждений, безусловно, необходимо
применять только комбинации из
однородных материалов.
Так, например, следует избегать
устанавливать в теплообменнике из
NIRO (нержавеющей стали) датчик
температуры или погружную гильзу из
цветных металлов. В таком случае
надо
предусмотреть применение
датчика или погружной гильзы также
из нержавеющей стали.
2.4.1 Соединительная трубка
Прокладывать соединительную трубку
следует осторожно, без изломов и
скручивания избегая образования на
трубке возможных повреждений.
Нельзя
допускать повреждений
соединительной трубки и не
допускается укорачивать ее.
Оставшуюся излишней часть
соединительной трубки необходимо
свернуть
в кольцо. При этом
минимальный радиус изгиба должен
составлять более 50 мм.
Вдоль всей соединительной трубки не
должно
возникать значительных
колебаний температуры.

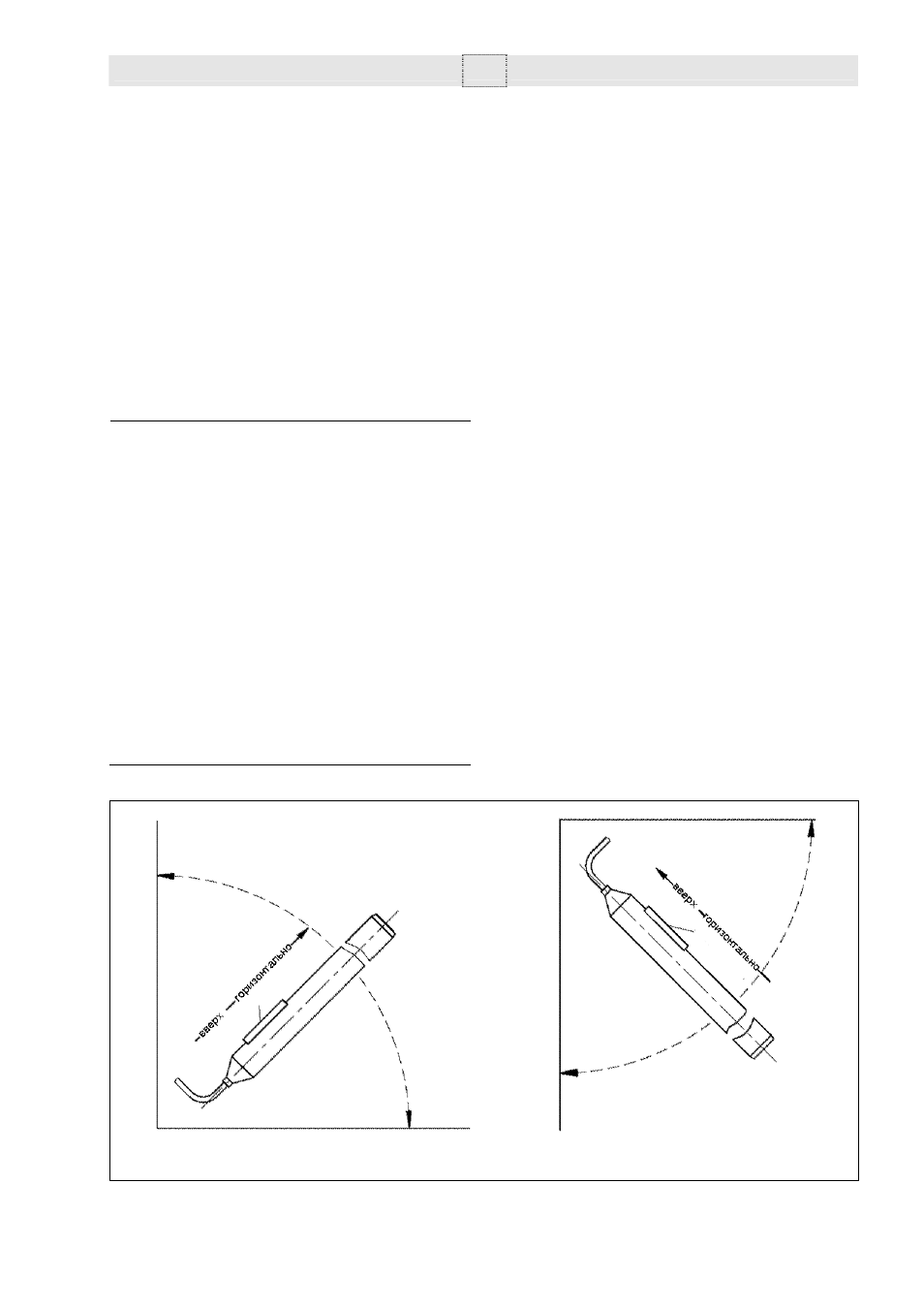

Рис.3 • Монтаж датчика температуры
