Конструкция и принцип действия
1. Конструкция и принцип
действия
Предохранительное
устройство
контроля
температуры (STW)
предназначено
для
ограничения
температуры посредством закрывания-
открывания регулирующего клапана
серии 43, соединенного с термостатом.
В
основном
предохранительное
устройство
контроля
температуры
состоит из регулирующего клапана и
термостата с соединительной трубкой,
стержневым датчиком и погружной
гильзой.
Благодаря
возможности
дополнительного подключения другого
термостата
этот
прибор (STW)
превращается в регулятор температуры
с
предохранительным
устройством
контроля температуры (TR/STW).
Предохранительные
устройства
контроля температуры работают на
основе тензометрического принципа.
Температура рабочей среды создает в
датчике
температуры (9)
соответствующее давление. Давление
подается через соединительную трубку
(8)
на металлический сильфон рабочего
элемента (10), где преобразуется в
усилие
перестановки.
Усилие
перестановки действует через штифт
(11) на шток (4) конуса клапана (3).
Положение конуса клапана определяет
величину
расхода
теплоносителя,
поступающего через проходное сечение
плунжерной пары (2-3). При достижении
уровня
граничной
температуры,
установленной
на
задатчике (12),
термостат закрывает клапан. Возврат в
исходное
состояние
происходит
самостоятельно. При этом необходимо
учитывать,
что
установленное
граничное
значение
температуры
должно отличаться минимум на 10К от
заданного
значения
регулятора
температуры.
При
нарушении
герметичности
соединительной трубки или датчика, из-
за падения давления в системе
срабатывает
пружинный
предохранитель
и
через
штифт
рабочего элемента закрывает (11)
клапан. В данном случае возврат в
исходное состояние уже невозможен.

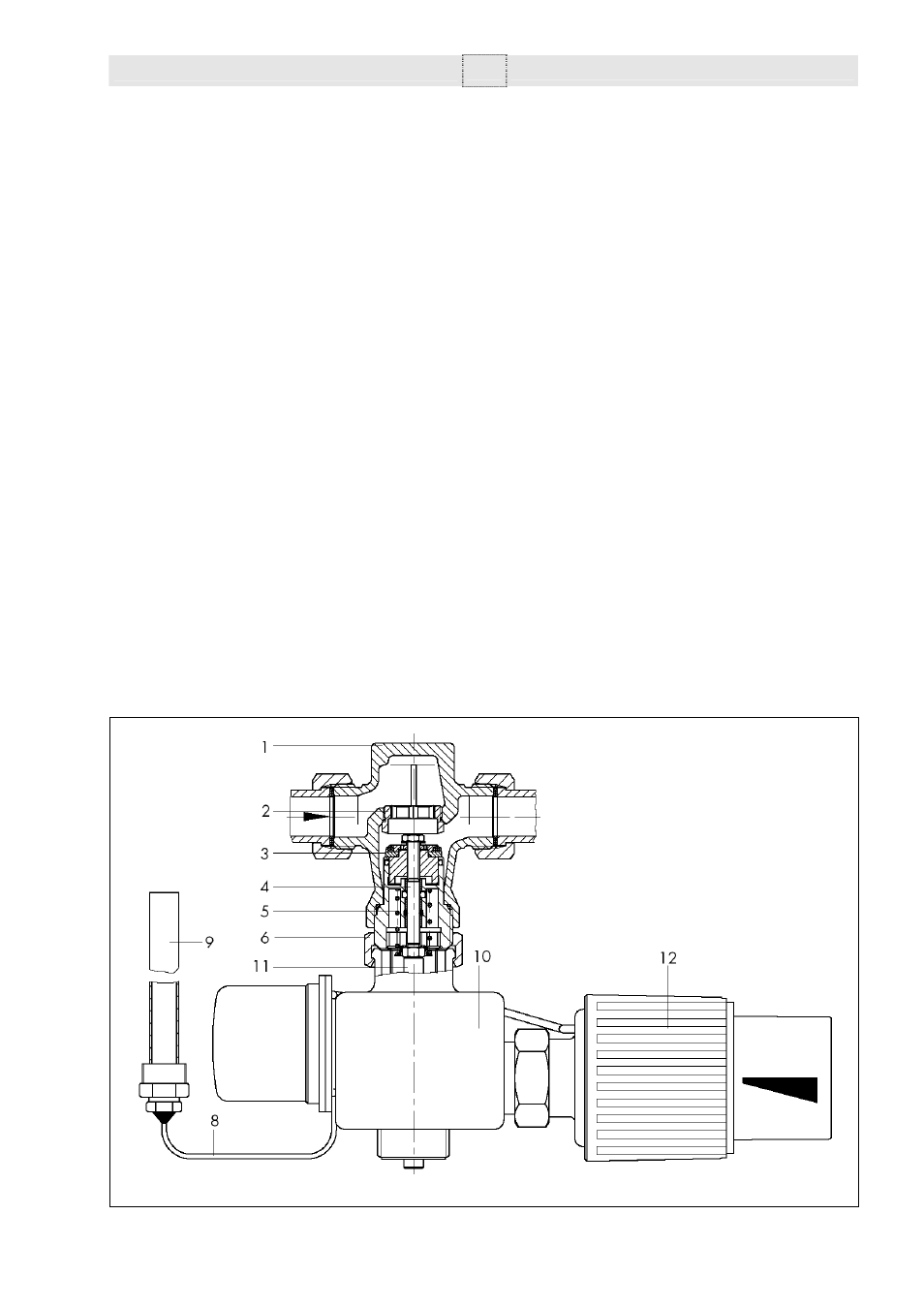

Рис.2 • Принцип действия
1.
корпус клапана
2.
седло
3.
конус
4.
шток конуса
5.
пружина клапана
6.
накидное резьбовое соединение
8.
соединительная трубка
9.
датчик температуры с погружной
гильзой
10.
рабочий элемент
11. штифт рабочего элемента
12. задатчик
