Рис. 3.1.
Подключение проводки на трубопроводе
Рис.3.3
Подключение ниже средины фланца
Рис. 3.2. Подключение проводки на распределителе

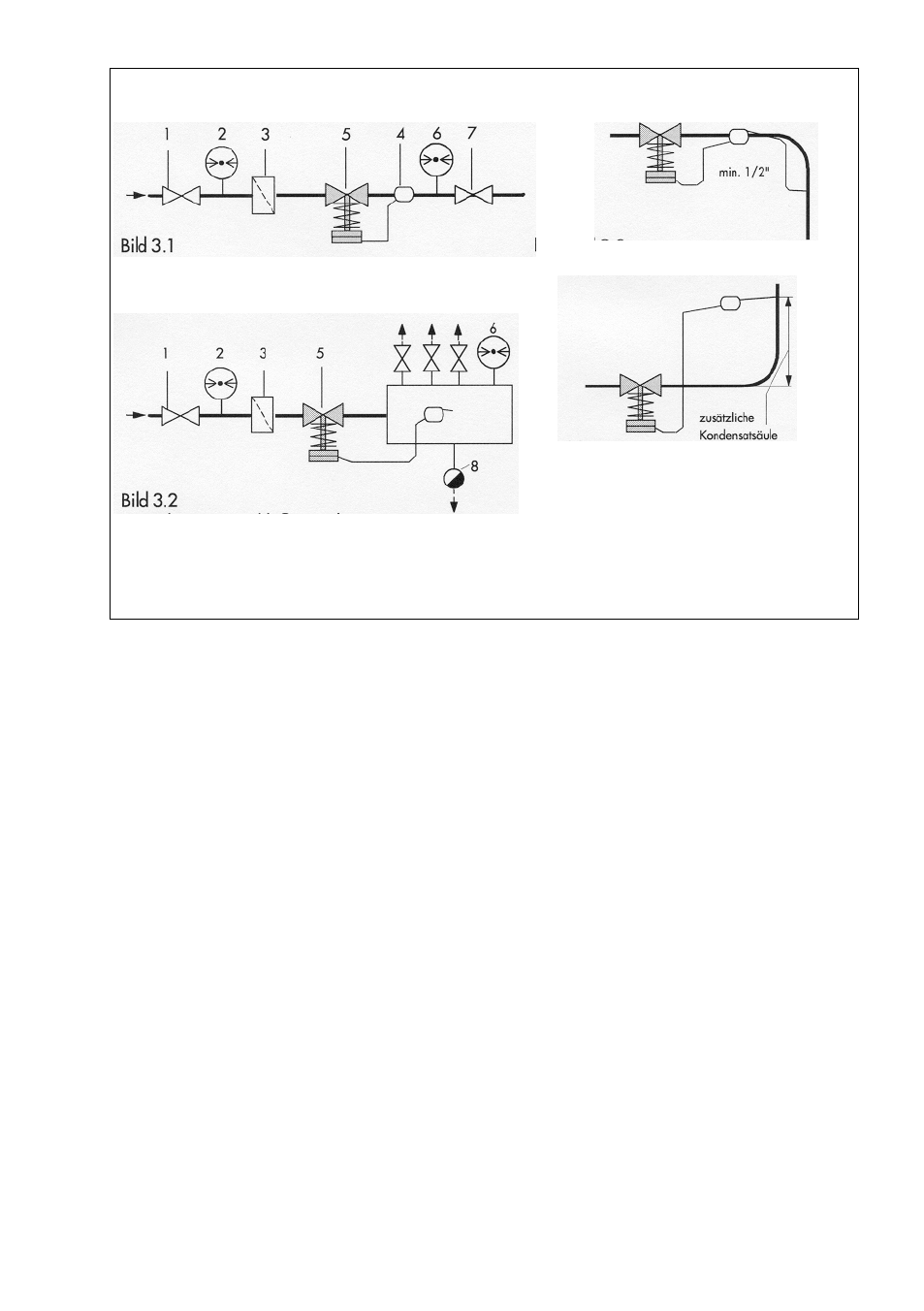

Рис.3 • Примеры монтажа для пара
Рис. 3.4. Подключение выше средины
фланца
Дополнительная
конденсационная колонна
1. Отсечной вентиль
2. Манометр давления на входе
3. Грязеуловитель
4. Конденсационный сосуд
5. Редукционный клапан
6. Манометр пониженного давления
7. Отсечной вентиль
8. Конденсатоотводчик
5 EB 2506 RU
