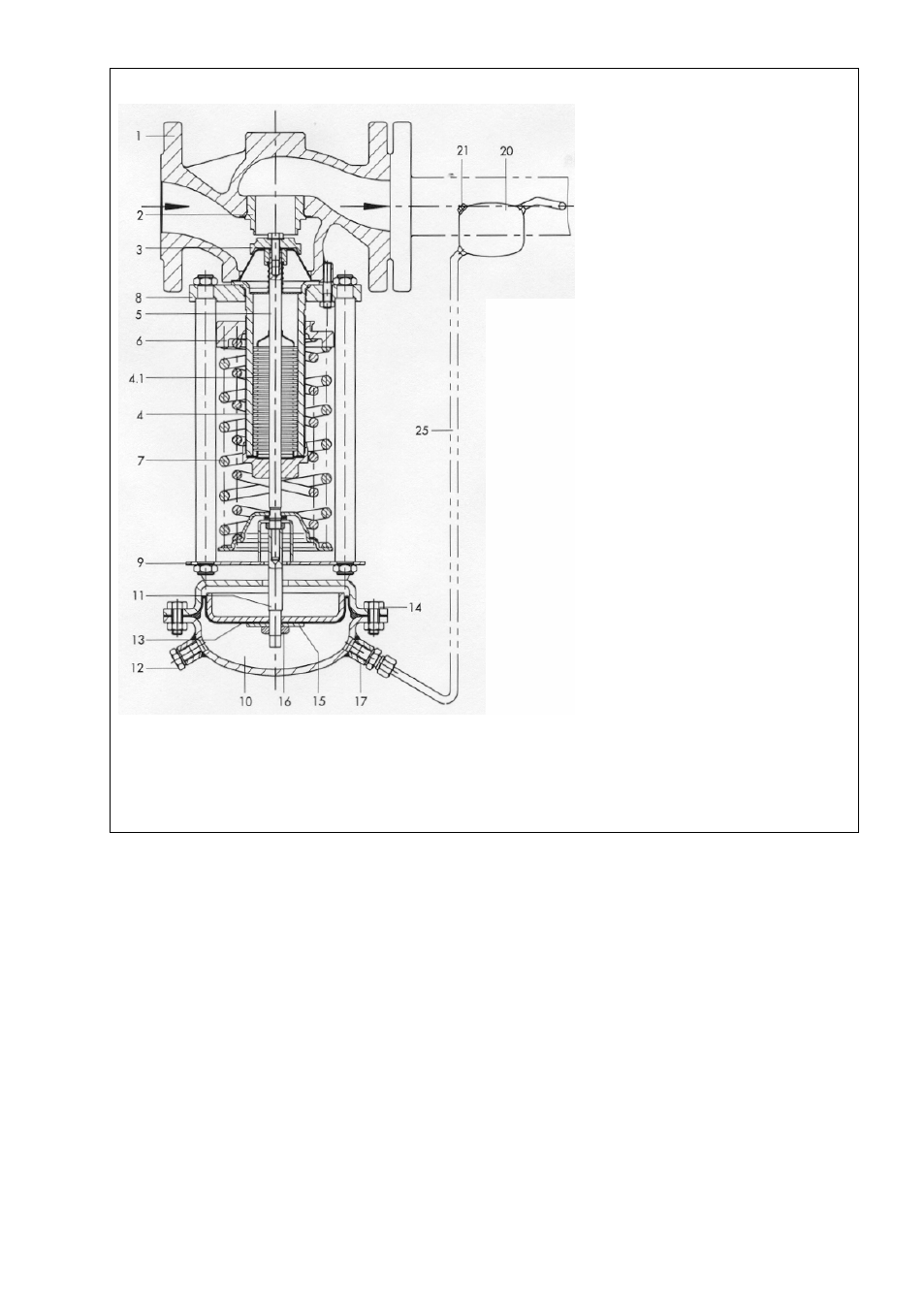

Рис. 2 • Клапан в разрезе (изображение

конструкции на Ду15…50)
















1. Корпус клапана
2. Седло
3. Конус
4. Корпус сильфона
4.1 Разгрузочный сильфон
5. Шток конуса
6. Задатчик
7. Рабочие пружины
8. Фланец
9. Траверса (поперечина)
10. Привод
11. Шток привода
12. Винт сброса воздуха (только

при 640см

2

)

13. Рабочая мембрана
14. Гайки и винты
15. Тарелка мембраны
16. Гайка
17. Штуцер подключения

управляющей проводки

20. Компенсационный сосуд
21. Пробка
25. Управляющая проводка

3

EB 2506 RU
